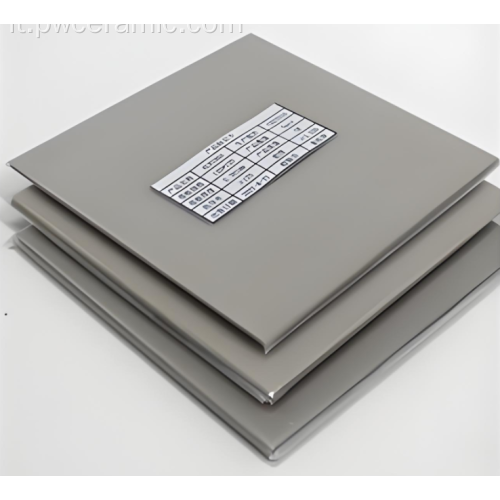

Substrato in ceramica Aln per circuiti a film sottile

Il substrato in ceramica Aln per i circuiti di film sottile di Puwei rappresenta l'apice della tecnologia ceramica avanzata, in particolare progettato per soddisfare i requisiti impegnativi di microelettronica e applicazioni RF ad alte prestazioni. Questi substrati forniscono una finitura superficiale eccezionalmente liscia che funge da base ideale per una precisa deposizione di film sottile e modelli di circuiti.

Con eccezionali capacità di gestione termica e eccellenti proprietà elettriche, i nostri substrati di nitruro di alluminio consentono lo sviluppo di circuiti di film sottile di prossima generazione per moduli di potenza, dispositivi RF e circuiti integrati. Come specialisti in substrati di nitruro di alluminio e ceramica metallizzata , la ceramica Puwei offre qualità senza pari e coerenza delle prestazioni per le applicazioni elettroniche più esigenti.

Specifiche tecniche

Performance parameter table of aluminum nitride ceramic substrate

Proprietà materiali

  • Conduttività termica: standard ≥175 W/m · K, alte prestazioni ≥200 W/m · K
  • Rugosità superficiale: ≤0,4 μM RA (come lucido), ≤0,1 μM RA (super lucido)
  • Resistività del volume: > 10¹⁴ ω · cm
  • Costante dielettrica: 8,5-9.0 @ 1 MHz
  • Resistenza dielettrica: 15-25 kV/mm
  • Perdita dielettrica: 0,1-0,5% @ 1 MHz

Proprietà meccaniche

  • Resistenza alla flessione: 300-400 MPa
  • Modulo di Young: 310-330 GPA
  • VICKERS DURNESS: 1200-1400 HV
  • Densità: ≥3,28 g/cm³
  • Dolosità della frattura: 3.0-3.5 MPa · m¹/²

Dimensioni di produzione

Production dimensions of aluminum nitride ceramic substrate
  • Gamma di spessore: da 0,10 mm a 2,00 mm
  • Spessore standard: 0,25 mm, 0,38 mm, 0,50 mm, 0,63 mm, 1,00 mm
  • Dimensioni massime: fino a 240 mm × 280mm
  • Tolleranza: da ± 0,02 mm a ± 0,05 mm a seconda dello spessore
  • Piateness: ≤10 μm/pollice per applicazioni a pellicola sottile

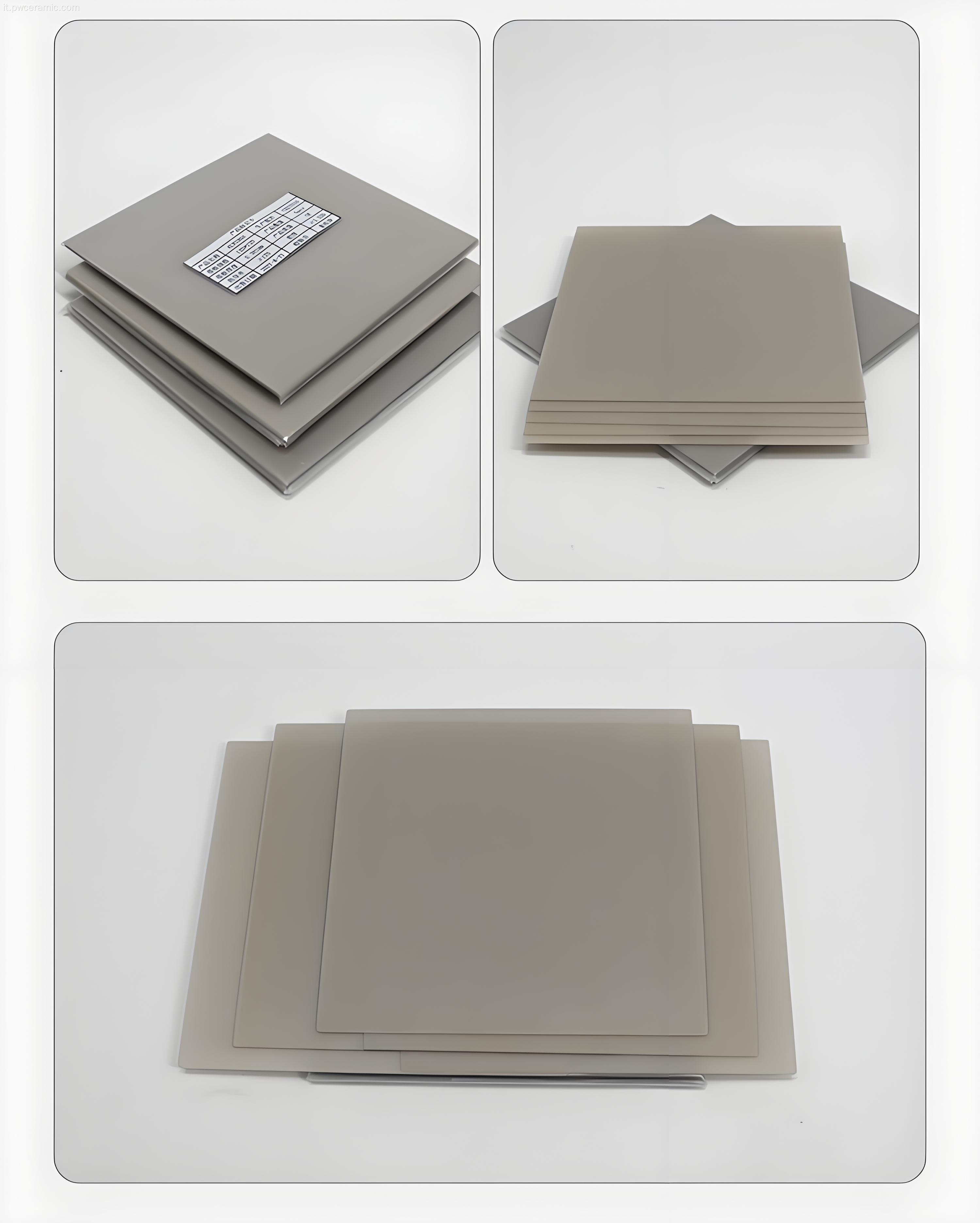

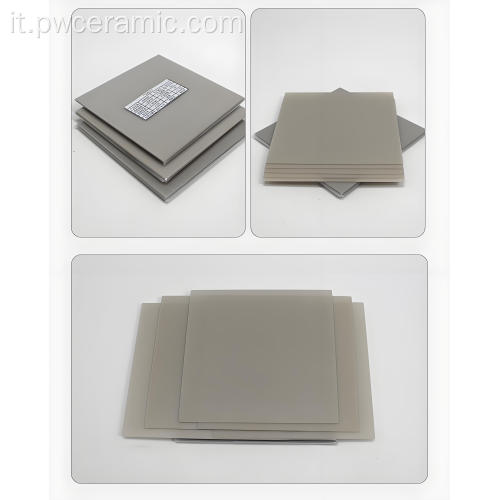

Immagini del prodotto

Caratteristiche e vantaggi del prodotto

Qualità superficiale eccezionale per la deposizione di film sottile

I nostri substrati ALN presentano superfici ultra-lisce con una rugosità a partire da 0,1 μm di RA, fornendo una base ideale per la deposizione di film sottile ad alta precisione. Questa finitura superficiale superiore consente un preciso pattern e formazione di tracce di circuiti di alta qualità con difetti minimi.

Gestione termica superiore

Con conducibilità termica che va da 175-200+ W/m · K, i nostri substrati dissipano in modo efficiente il calore dai circuiti di film sottile ad alta potenza, prevenendo l'accumulo termico e garantendo prestazioni stabili in applicazioni esigenti. Ciò li rende ideali per il substrato DPC e le applicazioni del substrato ceramico DBC .

Eccellenti proprietà elettriche

La resistività al volume elevato (> 10¹⁴ ω · cm) e la resistenza dielettrica (15-25 kV/mm) forniscono un isolamento elettrico affidabile, mentre la costante dielettrica bassa (8,5-9,0) garantisce una perdita minima del segnale nelle applicazioni ad alta frequenza.

Compatibilità a metallizzazione completa

I nostri substrati supportano varie tecniche di metallizzazione tra cui DPC (rame placcato diretto), DBC (rame incollato diretto), TPC, AMB, stampa di film spessi e stampa a film sottile, fornendo flessibilità di progettazione per diversi requisiti di applicazione.

Capacità di produzione avanzate

Dalla ricerca sulle materie prime ai prodotti finiti, manteniamo l'integrazione verticale completa e il controllo di qualità. I nostri processi di produzione proprietari garantiscono prestazioni e affidabilità coerenti in tutti i lotti di produzione.

Opzioni di substrato ultrasotti-sottili

Siamo specializzati nella produzione di substrati ultra-sottili fino a 0,10 mm di spessore, consentendo la miniaturizzazione e l'imballaggio ad alta densità in sistemi elettronici avanzati.

Processo di fabbricazione del circuito a film sottile

  1. Preparazione e pulizia del substrato

    Pulire accuratamente la superficie del substrato ALN utilizzando solventi adeguati e trattamento al plasma per garantire un'adesione ottimale per la deposizione di film sottile.

  2. Deposizione di film sottile

    Applicare pellicole sottili conduttive e resistive usando tecniche di deposizione di sputtering, evaporazione o di vapore chimico, sfruttando la superficie liscia del substrato per la crescita uniforme del film.

  3. Pholitography Patterning

    Utilizzare le tecniche di fotoresist e mascheramento per definire modelli di circuito precisi sui film sottili depositati, sfruttando la stabilità dimensionale del substrato.

  4. Incisione e trasferimento di pattern

    Impiegare processi di incisione bagnata o secca per rimuovere il materiale indesiderato a pellicola sottile, creando le tracce del circuito desiderate con alta precisione.

  5. Post-elaborazione e test

    Esegui le necessarie fasi di ricottura, placcatura o altre fasi di post-elaborazione, seguite da test elettrici e validazione del ciclo termico.

  6. Assemblaggio e imballaggio

    Integrare il circuito completato del film sottile nel pacchetto finale, utilizzando le proprietà termiche ed elettriche del substrato per prestazioni ottimali del sistema.

Scenari di applicazione

Circuiti RF e microonde ad alta frequenza

Negli amplificatori di potenza RF, nei circuiti integrati a microonde e nei sistemi di comunicazione, i nostri substrati ALN offrono una bassa perdita dielettrica e un'eccellente gestione termica per circuiti a film sottile ad alta frequenza che operano a frequenze GHZ.

Elettronica di alimentazione e substrati di moduli

Utilizzati come substrati di base per moduli di alimentazione, driver IGBT e applicazioni di commutazione ad alta corrente, in cui la combinazione di isolamento elettrico e conducibilità termica consente progetti compatti ad alta potenza.

Applicazioni Advanced Sensor e MEMS

Per sensori ad alta temperatura, dispositivi MEMS e sistemi di misurazione di precisione, le proprietà termiche e meccaniche stabili dei substrati ALN garantiscono prestazioni affidabili in ambienti impegnativi.

Optoelectronics and Laser Systems

In array di diodi laser, moduli di comunicazione ottica e circuiti integrati fotonici, i nostri substrati forniscono una gestione termica precisa e superfici di montaggio stabili per i componenti optoelettronici.

Elettronica aerospaziale e di difesa

Per sistemi radar, avionici e attrezzature di comunicazione militare che richiedono un'elevata affidabilità in condizioni estreme, i nostri substrati ALN offrono prestazioni coerenti e stabilità a lungo termine.

Elettronica medica e sistemi di imaging

Nelle apparecchiature di imaging medico, sistemi diagnostici e dispositivi impiantabili, la biocompatibilità e le eccellenti proprietà elettriche di ALN lo rendono ideale per applicazioni mediche ad alta affidabilità.

Vantaggi per i clienti

  • Prestazioni del circuito migliorate

    Gestione termica superiore e proprietà elettriche consentono una maggiore densità di potenza, una migliore integrità del segnale e una migliore prestazione complessiva del circuito.

  • Aumento della resa di produzione

    La qualità della superficie eccezionale e la stabilità dimensionale riducono i difetti nei processi di deposizione di film sottili e di patterning, migliorando l'efficienza della produzione.

  • Flessibilità di progettazione

    La compatibilità con più tecniche di metallizzazione e opzioni di personalizzazione consentono progetti ottimizzati per requisiti specifici dell'applicazione.

  • Miglioramento dell'affidabilità

    Eccellenti prestazioni di ciclismo termico e resistenza meccanica garantiscono l'affidabilità a lungo termine nelle condizioni operative esigenti.

  • Ottimizzazione dei costi

    Una gestione termica efficiente riduce la necessità di ulteriori componenti di raffreddamento, riducendo i costi a livello di sistema migliorando al contempo le prestazioni.

  • Supporto tecnico

    L'assistenza tecnica completa dalla selezione dei materiali attraverso l'ottimizzazione del processo garantisce un'integrazione riuscita e le massime prestazioni.

Certificazioni e conformità

Puwei Ceramic mantiene gli standard di alta qualità con il numero di certificazione: GXLH41023Q10642R0S . I nostri processi di produzione aderiscono agli standard di qualità internazionali, garantendo prestazioni e affidabilità coerenti per i clienti globali.

Sistema di garanzia della qualità

  • ISO 9001: sistema di gestione della qualità certificato 2015
  • ROHS e raggiungere la conformità per la sicurezza ambientale
  • Tracciabilità del materiale completo e controllo batch
  • Controllo statistico del processo per coerenza dimensionale
  • Metrologia avanzata per la verifica della qualità della superficie

Test e validazione

  • Ispezione visiva al 100% in condizioni di illuminazione controllata
  • Misurazione della rugosità superficiale mediante profili di contatto
  • Verifica della piattalità con interferometri ottici
  • Test di conducibilità termica per ASTM E1461 standard
  • Verifica della proprietà dielettrica per standard IEC pertinenti

Opzioni di personalizzazione

Puwei Ceramic è specializzato in servizi OEM e ODM per substrati in ceramica di nitruro di alluminio su misura per specifici requisiti di circuito a film sottile. Comprendiamo che le applicazioni elettroniche avanzate richiedono caratteristiche di materiale precise e controllo dimensionale.

Parametri di personalizzazione disponibili

  • Gamma di spessore: da 0,10 mm a 2,00 mm con controllo di tolleranza stretta
  • Dimensioni: dimensioni personalizzate inclusi substrati di grande formato fino a 240 mm × 280 mm
  • Finitura superficiale: vari livelli di lucidatura dallo standard a super polacco (RA ≤0,1μm)
  • Metallizzazione: DPC, DBC, TPC, AMB, Film e Film sottile
  • Caratteristiche speciali: fori, cavità o geometrie personalizzate
  • Gradi di materiale: conducibilità termica standard (≥175 W/m · K) o prestazioni elevate (≥200 W/m · K)

La nostra esperienza in substrati ceramici di grandi dimensioni, compresi formati popolari come 240 × 280 × 1mm e 95 × 400 × 1mm, ha guadagnato elogi coerenti dai produttori di elettronica in tutto il mondo. Collaboriamo a stretto contatto con i clienti per ottimizzare i progetti di substrato per specifici processi di film sottile e requisiti di applicazione.

Processo di produzione

  1. Preparazione delle materie prime

    La polvere di nitruro di alluminio ad alta purezza (≥99,5%) è attentamente selezionata e formulata con gli aiuti di sinterizzazione per ottenere proprietà termiche e meccaniche ottimali.

  2. Preparazione e formazione di slittamento

    Le tecniche avanzate di preparazione della liquame e fusione a nastro creano fogli verdi con spessore uniforme e distribuzione della densità.

  3. Premendo e laminazione

    Processi di pressione e laminazione precisi creano strutture multistrato quando richiesto, mantenendo l'accuratezza dimensionale.

  4. Sintering ad alta temperatura

    La sinterizzazione dell'atmosfera controllata a temperature fino a 1850 ° C raggiunge le proprietà ottimale (> 99% teoriche) e termiche.

  5. Lavorazione di precisione

    La macinatura e il laping CNC stabiliscono precisione dimensionale precisa e finitura superficiale in base ai requisiti di specifica.

  6. Lucidatura di superficie

    I processi di lucidatura a più fasi ottengono la morbidezza superficiale richiesta per le applicazioni di deposizione di film sottile.

  7. Garanzia di qualità

    Test completo verifica la precisione dimensionale, la qualità della superficie, le prestazioni termiche e le proprietà elettriche.
