Supporto ceramico del braccio robotico di precisione per sistemi di registrazione ottica
Panoramica del prodotto: Stabilità senza pari per il rilevamento di precisione
Il supporto ceramico del braccio robotico di Puwei è un componente mission-critical progettato per offrire stabilità e precisione assolute per i sistemi di registrazione e rilevamento ottico in ambienti estremi. Realizzato in ceramica di allumina (Al₂O₃) ad alte prestazioni, questo supporto fornisce una piattaforma rigida, inerte e durevole che garantisce il posizionamento accurato di componenti ottici sensibili, incidendo direttamente sull'affidabilità dell'acquisizione dei dati in campi come la registrazione del fondo pozzo e il monitoraggio della salute strutturale.
A differenza dei supporti metallici, la nostra soluzione in ceramica elimina le preoccupazioni relative alla corrosione, all'usura e alla deformazione termica, offrendo una base sostanzialmente più affidabile per il packaging avanzato dei sensori e l'integrazione all'interno di complessi sistemi di packaging elettronico .
Documentazione visiva del prodotto

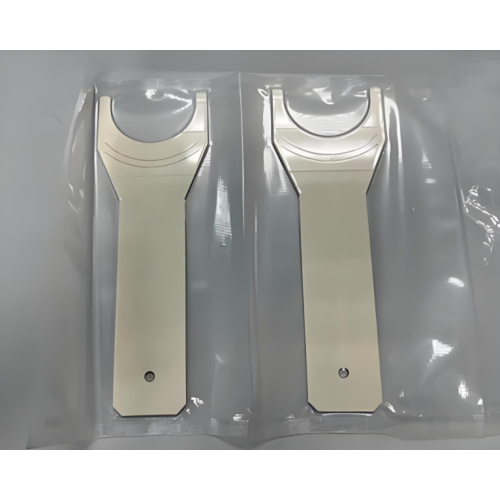

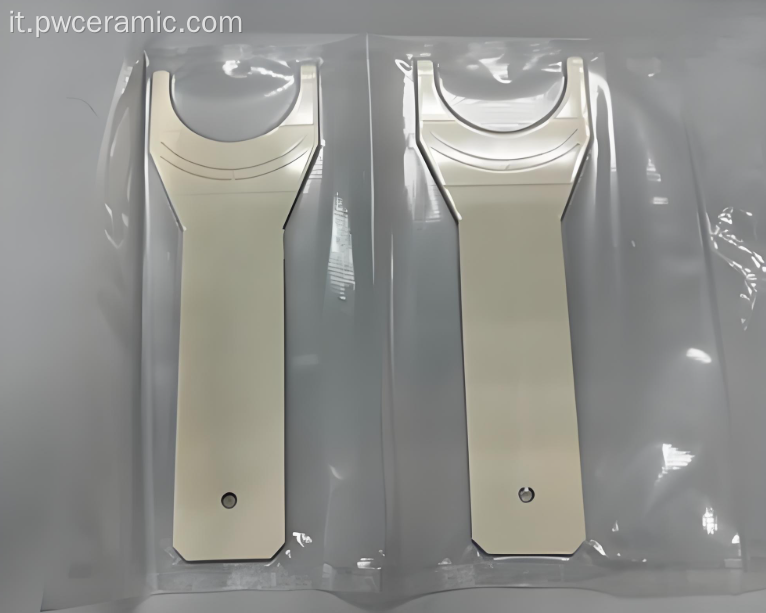

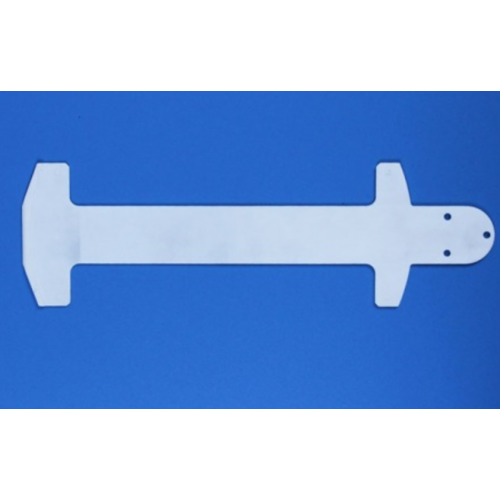

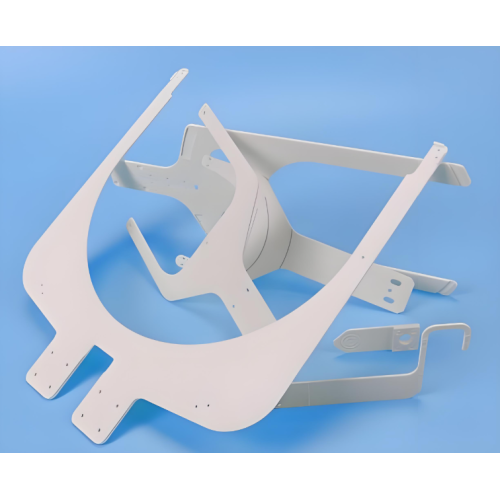

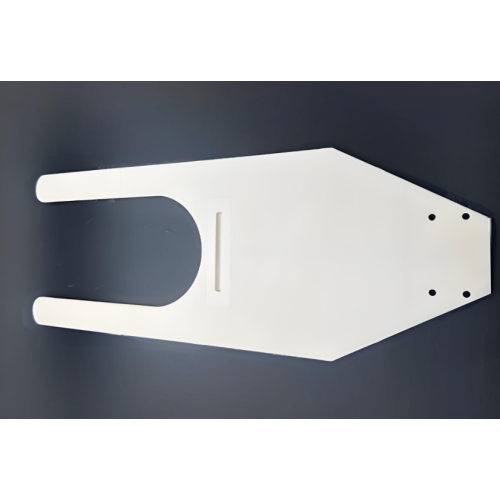

Supporto in ceramica di allumina di elevata purezza progettato per rigorose applicazioni di registrazione ottica.
Specifiche tecniche
Proprietà del materiale e del nucleo
Materiale principale: ceramica di allumina ad elevata purezza (Al₂O₃), purezza 99,7%. Zirconia e nitruro di silicio disponibili per esigenze specializzate.
Resistenza meccanica: Resistenza alla flessione: 300-400 MPa | Resistenza alla compressione: 2000-2500 MPa.
Durezza e densità: HV 1500-1700 | Densità: 3,8-3,9 g/cm³, garantendo un'eccezionale resistenza all'usura.
Specifiche ambientali e operative
Intervallo di temperatura: funzionamento stabile da -50°C a 1500°C.
Resistenza alla pressione: progettato per resistere ad ambienti fino a 10.000 psi.
Resistenza chimica: eccellente resistenza agli acidi, agli alcali e ai fluidi corrosivi, garantendo la longevità.
Metriche di precisione e personalizzazione
Precisione di posizionamento: consente una precisione del sistema compresa tra ±0,01 mm e ±0,1 mm.
Capacità di carico: progetti personalizzati da 5 kg a 500 kg.
Tolleranza dimensionale: tolleranza standard da ±0,05 mm a ±0,5 mm, con tolleranze più strette disponibili.
Caratteristiche principali e vantaggi tecnici
Stabilità a livello nanometrico
La rigidità ultraelevata e lo scorrimento quasi nullo della ceramica di allumina garantiscono una deflessione minima sotto carico. Ciò si traduce in una precisione di posizionamento incrollabile per i sensori ottici, un requisito fondamentale per processi di allineamento affidabili degli imballaggi microelettronici e misurazioni ad alta precisione.
Costruito per ambienti estremi
Intrinsecamente resistente alla corrosione, all'ossidazione e alle radiazioni. Funziona in modo affidabile in condizioni di fondo pozzo (alta pressione, alta temperatura, H2S) dove i metalli falliscono, proteggendo il tuo investimento e garantendo l'integrità continua dei dati.
Gestione termica e dimensionale superiore
La bassa dilatazione termica e l'elevata conduttività termica prevengono deformazioni o disallineamenti dovuti alle fluttuazioni di temperatura. Questa stabilità è simile alle prestazioni richieste nei moduli ad alta frequenza , dove la consistenza del materiale non è negoziabile.
Durata utile estesa con manutenzione zero
L'eccezionale durezza (HV1500+) fornisce una resistenza superiore all'abrasione contro i particolati. Ciò riduce drasticamente i tempi di inattività e i costi di manutenzione legati all'usura nel corso della vita del sistema, offrendo un costo totale di proprietà inferiore.
Guida all'integrazione e all'implementazione
- Analisi dei requisiti: condividi il modello del tuo braccio robotico, le specifiche di carico, le condizioni ambientali (temperatura, pressione, sostanze chimiche) e la precisione desiderata.
- Design personalizzato e prototipazione: i nostri ingegneri progettano il supporto con interfacce precise (filettature, supporti) e possono fornire un prototipo per il controllo dell'adattamento.
- Verifica pre-installazione: ispezionare il componente ricevuto rispetto ai disegni concordati ed eseguire un adattamento a secco con il sistema.
- Montaggio di precisione: installare in modo sicuro il supporto in ceramica utilizzando l'hardware e le coppie consigliate, garantendo un perfetto allineamento.
- Calibrazione e convalida del sistema: calibra l'intero sistema di registrazione ottica con il nuovo supporto e convalida la precisione in condizioni simulate.
Scenari applicativi primari
Registrazione ottica del fondo pozzo di petrolio e gas
Fornisce una piattaforma stabile per strumenti in fibra ottica di rilevamento distribuito della temperatura (DTS) e di rilevamento acustico distribuito (DAS) in condizioni estreme del pozzo, consentendo una caratterizzazione accurata del giacimento.
Monitoraggio delle infrastrutture e della salute strutturale (SHM)
Utilizzato nei bracci robotici che posizionano sensori ottici su ponti, condutture o turbine eoliche. La stabilità del supporto è fondamentale per individuare microdeformazioni e primi segnali di affaticamento strutturale.
Automazione e ispezione industriale avanzata
Consente il posizionamento preciso di laser e sistemi di visione per il controllo qualità nella produzione. La sua durata è essenziale negli ambienti di fabbrica difficili con vibrazioni e contaminanti.
Ispezione del settore energetico e delle strutture critiche
Utilizzato nei robot di ispezione degli impianti nucleari o geotermici dove i componenti devono resistere a radiazioni, alte temperature e refrigeranti corrosivi senza degradarsi.
Valore diretto per gli acquirenti B2B
- Massimizza la precisione dei dati e il tempo di attività del sistema: elimina gli errori dei dati e i guasti degli strumenti causati dall'instabilità o dalla corrosione dei componenti di supporto.
- Riduci i costi operativi totali: taglia i costi di manutenzione, sostituzione e tempi di inattività associati a supporti metallici di qualità inferiore.
- Abilita nuove funzionalità: accedi ad ambienti di misurazione più estremi o precisi che in precedenza erano tecnicamente o economicamente irrealizzabili.
- Riduci i rischi nella tua catena di fornitura: collabora con un produttore certificato ISO con una profonda esperienza in componenti ceramici avanzati per applicazioni industriali.
Processo di produzione e garanzia di qualità
Flusso di lavoro di produzione controllato
- Preparazione del materiale: selezione e macinazione di polvere di allumina di elevata purezza, inferiore al micron.
- Formatura di precisione: pressatura a secco o pressatura isostatica per formare un corpo "verde" con densità uniforme.
- Sinterizzazione ad alta temperatura: cottura a oltre 1600°C in forni controllati per ottenere la massima densità e resistenza.
- Lavorazione diamante CNC: rettifica di precisione con utensili diamantati per ottenere tolleranze a livello di micron e finiture superficiali specifiche.
- Ispezione finale rigorosa: controllo dimensionale al 100%, valutazione della qualità della superficie e test meccanici basati su campioni.
Il nostro impegno per la qualità
La nostra produzione è regolata da un sistema di gestione della qualità certificato ISO 9001:2015, con ulteriore conformità ad API Q1 e ISO/TS 29001 per il settore oil & gas. Implementiamo il controllo statistico del processo (SPC) dalla materia prima ai prodotti finiti, garantendo che ogni componente, proprio come le nostre piastre in ceramica utilizzate nella produzione di semiconduttori, soddisfi i più elevati standard di coerenza e prestazioni.
Certificazioni e conformità
Puwei Ceramic aderisce agli standard internazionali, garantendo qualità e affidabilità del prodotto per applicazioni industriali globali.
- Sistema di gestione della qualità ISO 9001:2015
- Specifiche API Q1 per l'industria petrolifera
- ISO/TS 29001 (Industrie petrolifere, petrolchimiche e del gas naturale)
- Conformità ambientale RoHS e REACH
Personalizzazione completa e servizi OEM
Siamo un produttore specializzato in soluzioni ceramiche su misura. Ogni supporto è progettato in base all'interfaccia di sistema e alle esigenze operative specifiche.
Ambito di personalizzazione
- Competenza sui materiali: scegli tra allumina, zirconio o nitruro di silicio in base alle tue esigenze di tenacità, resistenza all'usura o proprietà termiche.
- Piena libertà geometrica: dimensioni personalizzate, forme complesse, fori di precisione, inserti filettati e finiture superficiali specifiche (come cotto, rettificato, lucidato).
- Progettazione ottimizzata per l'applicazione: il nostro team di ingegneri collabora con voi per progettare una distribuzione ottimale del carico, una gestione termica e una facilità di integrazione.
La nostra esperienza si estende oltre i supporti e comprende una gamma completa di componenti ceramici avanzati per applicazioni optoelettroniche e dispositivi di potenza , fornendo una soluzione unica per le sfide relative ai materiali più impegnative.
Domande frequenti
Qual è il tempo di consegna per un design personalizzato?
I tempi di consegna variano in base alla complessità del progetto. In genere, la prototipazione richiede 4-6 settimane, mentre la produzione segue dopo l'approvazione. Forniamo tempistiche dettagliate all’avvio del progetto.
Potete fornire rapporti di prova o certificati dei materiali?
SÌ. Forniamo certificati di prova dei materiali (MTC) e possiamo fornire rapporti di prova per le proprietà chiave (densità, durezza, resistenza) di ciascun lotto, garantendo la completa tracciabilità.
Offrite supporto campione per i test?
Offriamo fino a 3 campioni gratuiti di progetti standard o vicini alle vostre specifiche per la valutazione. Il cliente è responsabile di fornire un conto del corriere per il trasporto.
Come si confronta il costo con un supporto in acciaio inossidabile di alta qualità?
Sebbene il costo unitario iniziale possa essere più elevato, il costo totale di proprietà (TCO) è generalmente inferiore a causa dell'eliminazione dei guasti dovuti alla corrosione, della manutenzione quasi nulla e della durata di servizio notevolmente estesa, soprattutto in ambienti difficili.
