Tipi Di: Ceramica piezoelettrica, Ceramica elettrotermica, Ceramica ad alta frequenza, Ceramica dielettrica, Ceramica isolante
Materiale: ALLUMINA
Dito In Ceramica: Dito meccanico in ceramica di allumina
| Unità vendibili: | Piece/Pieces |
|---|---|
| Tipo pacchetto: | I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi |
| Esempio immagine: |
Pacchetto: I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi
produttività: 200000
Trasporti: Ocean,Air,Express
Luogo di origine: Cina
Supportare: The annual production of ceramic structural components are 200000 pieces.
Certificati : GXLH41023Q10642R0S
Porta: Shanghai,Beijing,Xi’an
Tipo di pagamento: T/T
Incoterm: FOB,CIF,EXW

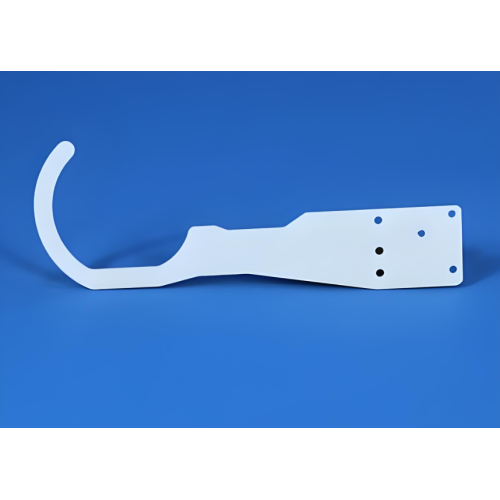

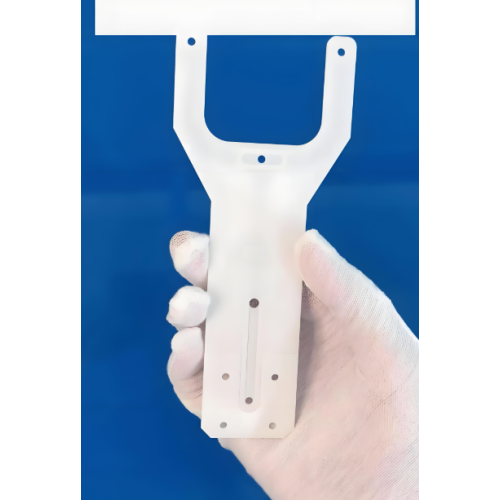

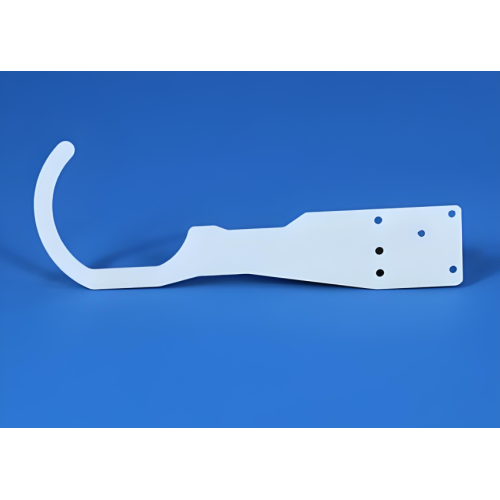

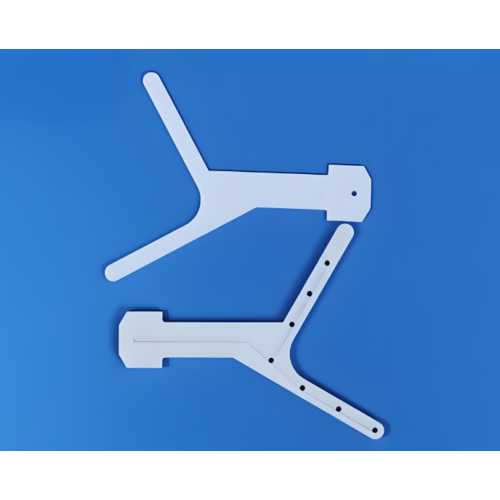

Dito meccanico in ceramica di allumina progettato con precisione per la movimentazione automatizzata.
Il dito meccanico in ceramica di allumina di Puwei combina proprietà eccezionali del materiale con ingegneria di precisione per offrire prestazioni affidabili in applicazioni impegnative di automazione e movimentazione industriale. Progettati per una durata superiore, stabilità dimensionale e resistenza agli ambienti difficili, questi dita sono la soluzione ideale per l'imballaggio elettronico , la produzione di semiconduttori e altri settori di precisione in cui i materiali tradizionali falliscono. Fungono da COMPONENTI CERAMICI critici in sistemi automatizzati che richiedono un tocco delicato ma robusto per la gestione di circuiti integrati sensibili e piastre ceramiche nude .
L'allumina di elevata purezza offre notevole durezza e resistenza all'abrasione, mantenendo la geometria precisa e l'integrità della superficie attraverso milioni di cicli nell'imballaggio microelettronico e nell'automazione dell'assemblaggio. A differenza delle dita in metallo, non presentano deformazioni nel tempo.
L'eccellente conduttività termica combinata con un basso coefficiente di espansione termica garantisce stabilità dimensionale in ambienti ad alta temperatura, rendendolo adatto alla movimentazione di componenti vicino a dispositivi di potenza e all'interno di moduli ad alta frequenza dove la dissipazione del calore è fondamentale.
La resistività di volume ultraelevata (>10¹⁴ Ω·cm) fornisce un isolamento elettrico affidabile, prevenendo perdite di corrente e scariche elettrostatiche (ESD) durante la gestione di circuiti integrati e componenti sensibili per moduli ad alta frequenza e applicazioni a microonde .
Altamente resistente alla maggior parte degli acidi, alcali e solventi, garantisce la purezza negli ambienti delle camere bianche e previene la contaminazione nei semiconduttori, negli imballaggi dei sensori e nelle applicazioni biomediche.
Ideale per applicazioni in cui è necessario evitare interferenze magnetiche, come applicazioni optoelettroniche e apparecchiature di misurazione sensibili.
Fondamentale per la movimentazione di precisione dei wafer, il prelievo degli stampi e il posizionamento nelle camere bianche. Il suo isolamento elettrico e le proprietà di non contaminazione proteggono i dispositivi sensibili durante l'assemblaggio di microelettronica e il confezionamento di sensori di componenti microelettronici ad alta potenza .
Utilizzato negli effettori finali robotizzati per sistemi pick-and-place che gestiscono componenti delicati o di piccole dimensioni nelle linee di assemblaggio di prodotti elettronici, automobilistici e di beni di consumo.
Ideale per manipolare e sondare componenti elettronici delicati, substrati e piastre ceramiche nude senza causare danni o interferenze elettriche durante i test dei circuiti RF .
Impiegato in apparecchiature automatizzate per la manipolazione, la dispensazione e l'analisi dei campioni dove sono richieste resistenza chimica, biocompatibilità e precisione.
Manipolazione delicata di chip LED e COMPONENTI IN CERAMICA in ambienti di polimerizzazione ad alta temperatura dove le dita di plastica si degraderebbero.
Forniamo soluzioni su misura per soddisfare le vostre specifiche esigenze di gestione degli imballaggi elettronici e di altre applicazioni:
