Braccio robotico in ceramica di allumina per la produzione di wafer di precisione
Il braccio robotico in ceramica di allumina di Puwei stabilisce il punto di riferimento per affidabilità e precisione nell'automazione dei semiconduttori. Progettato specificatamente per ambienti cleanroom esigenti nella produzione di wafer, offre un funzionamento privo di contaminazioni, precisione di posizionamento a livello di micron e longevità eccezionale dove le prestazioni non sono negoziabili. Le sue proprietà intrinseche lo rendono indispensabile per la movimentazione di componenti sensibili nelle linee di produzione avanzate di packaging microelettronico e di circuiti integrati , supportando i processi di confezionamento elettronico più critici.

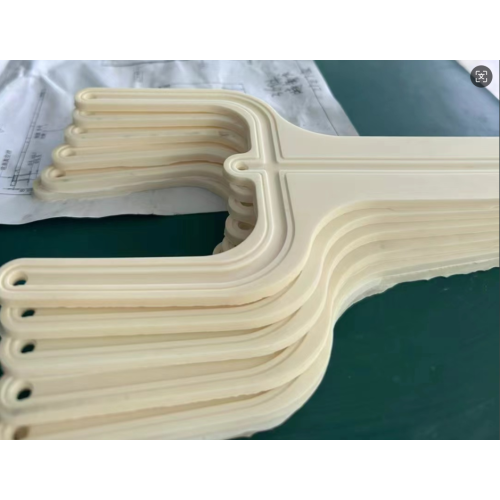

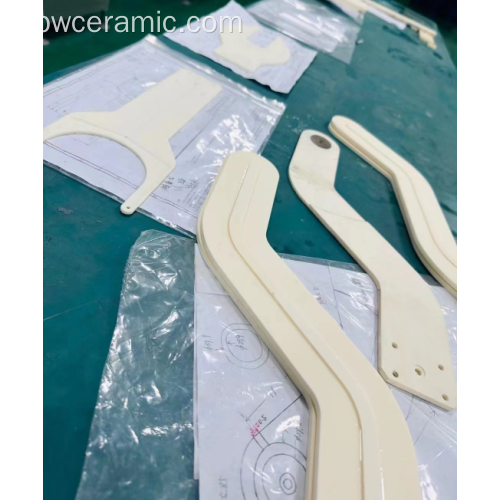

Braccio robotico in ceramica di allumina ad alta precisione progettato per la movimentazione di wafer in camera bianca.
Specifiche tecniche
Composizione materiale
- Materiale di base: ceramica di allumina di elevata purezza (Al₂O₃)
- Contenuto di allumina: ≥ 95% (standard), ≥ 99,6% (elevata purezza)
- Durezza Mohs: 9 (secondo solo al diamante)
- Densità: 3,8-3,9 g/cm³
- Finitura superficiale: Ra ≤ 0,2 μm (disponibile finitura a specchio)
Proprietà termiche
- Coefficiente di espansione termica: 6-8 × 10⁻⁶/°C (corrisponde ai wafer di silicio)
- Conduttività termica: 15-30 W/(m·K)
- Temperatura operativa massima: 1500°C
- Resistenza allo shock termico: eccellente per rapidi cicli termici
Proprietà elettriche e meccaniche
- Resistività del volume: >10¹⁴ Ω·cm – elementi isolanti superiori
- Rigidità dielettrica: 15-20 kV/mm
- Resistenza alla compressione: >2500 MPa
- Resistenza alla flessione: 300-400 MPa
- Modulo di Young: 300-400 GPa (elevata rigidità per un movimento privo di vibrazioni)
Caratteristiche del prodotto e vantaggi competitivi
1. Controllo superiore della contaminazione e inerzia chimica
Genera particelle minime (Ra ≤ 0,2 μm) ed è resistente ai prodotti chimici di processo aggressivi (HF, HCl, H₂SO₄), garantendo la purezza del wafer nelle fasi critiche di confezionamento elettronico e confezionamento di sensori . L'assenza di emissioni di gas rispetta gli standard delle camere bianche di Classe 1.
2. Eccezionale stabilità meccanica e dimensionale
Resiste alle sollecitazioni operative ad alta velocità senza deformazioni. La bassa espansione termica (6-8×10⁻⁶/°C) garantisce una precisione ripetibile attraverso i cicli di temperatura, fondamentale per le applicazioni a microonde e i moduli ad alta frequenza dove le tolleranze micron sono importanti.
3. Durezza e resistenza all'usura senza pari
La durezza Mohs pari a 9 garantisce una durata operativa notevolmente estesa (3-5 volte più lunga rispetto ai bracci in metallo) rispetto ai bracci in metallo o polimero, riducendo i costi di manutenzione e i tempi di fermo nelle fabbriche ad alta produttività.
4. Isolamento elettrico affidabile e protezione ESD
L'elevata resistività di volume (>10¹⁴ Ω·cm) previene le scariche elettrostatiche, gestendo in modo sicuro i wafer sensibili per componenti microelettronici ad alta potenza e dispositivi di potenza in cui la protezione ESD è fondamentale.
5. Leggero con elevata rigidità
Il rapporto ottimizzato massa-rigidità consente cicli di accelerazione/decelerazione più rapidi mantenendo la precisione, migliorando la produttività nella produzione di microelettronica .

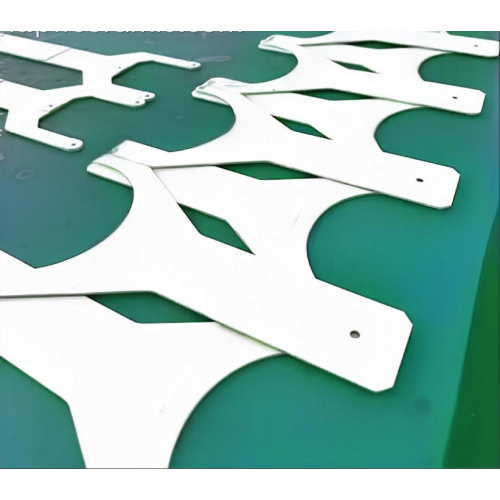

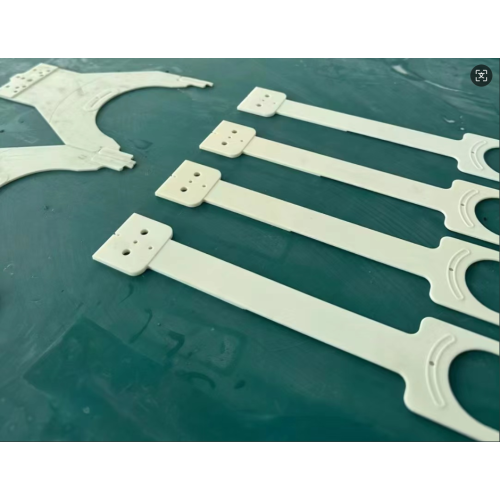

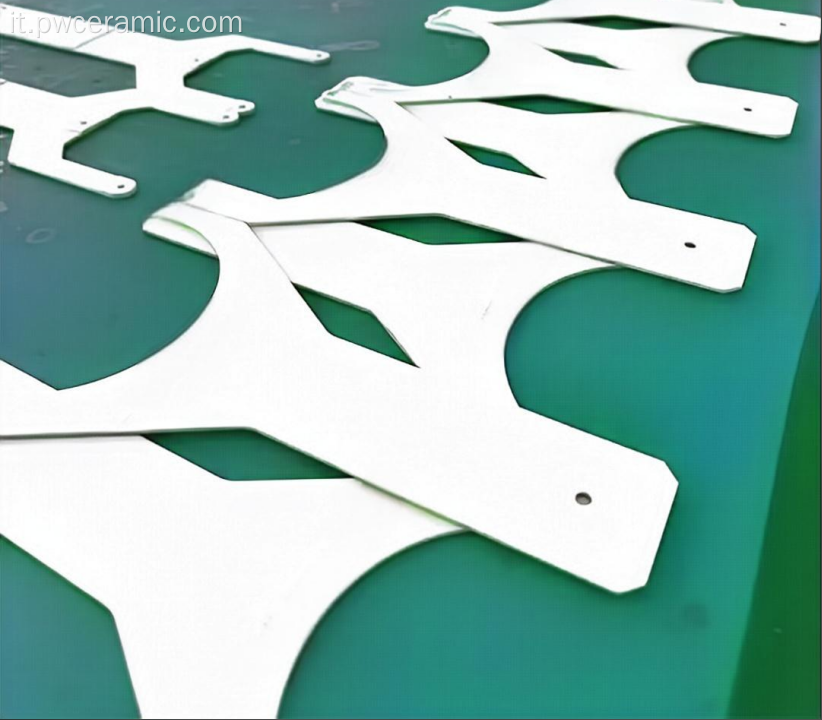

Design ottimizzato per il trasferimento e il posizionamento preciso dei wafer negli strumenti per semiconduttori.
Come integrarsi nella tua linea di produzione
- Analisi dei requisiti: definisci le tue esigenze specifiche in termini di dimensioni del wafer (150 mm, 200 mm, 300 mm), produttività, livello di precisione e integrazione con le apparecchiature esistenti (ad esempio, per l'assemblaggio di moduli ad alta frequenza ).
- Consulenza tecnica e personalizzazione: i nostri ingegneri collaborano con voi per specificare la lunghezza del braccio (da 200 mm a 1200 mm), il design dell'effettore finale e le interfacce di controllo per un'integrazione perfetta.
- Prototipo e convalida: produciamo e forniamo un braccio campione per test interni e verifica delle prestazioni nel vostro ambiente di processo reale.
- Produzione in volume e integrazione: previa approvazione, eseguiamo la produzione completa (capacità di 200.000 pezzi/mese) e forniamo supporto per un'integrazione e una calibrazione senza soluzione di continuità.
Scenari applicativi primari
Processi front-end Wafer Fab
Trasferimento e posizionamento di precisione nei moduli di litografia, deposizione CVD/PVD/ALD, incisione e impianto ionico per la produzione di circuiti integrati .
Assemblaggio e test back-end
Manipolazione di wafer e matrici delicati durante la spezzettatura, l'incollaggio del die e le procedure di test finali per varie applicazioni di microelettronica e confezionamento di sensori .
Imballaggio avanzato
Fondamentale per la gestione di interpositori e substrati in imballaggi IC 2.5D/3D, imballaggi a livello di wafer fan-out (FOWLP) e altre tecnologie avanzate di imballaggio di circuiti integrati che supportano l'assemblaggio di piastre in ceramica nude .
Supporto per la produzione di dispositivi di alimentazione e RF
Automazione affidabile nella produzione di dispositivi di potenza (ad esempio IGBT, MOSFET SiC) e componenti a microonde per infrastrutture 5G, dove la purezza e la stabilità dei materiali sono fondamentali.
Optoelettronica e produzione di LED
Manipolazione di precisione di wafer di zaffiro e substrati LED nei processi MOCVD ad alta temperatura, a supporto di applicazioni optoelettroniche .
Valore aziendale: ROI e vantaggi operativi
- Aumenta la resa: riduci al minimo la contaminazione e i danni da manipolazione, aumentando la resa produttiva fino al 25% nelle linee di imballaggio elettronico .
- Riduzione del costo totale di proprietà: una durata utile 3-5 volte più lunga rispetto alle alternative riduce i costi di manutenzione e sostituzione del 40% in cinque anni.
- Massimizzare i tempi di attività: l'eccezionale resistenza all'usura e l'affidabilità garantiscono una produzione continua con tempi di inattività non pianificati minimi (MTBF > 50.000 ore).
- Miglioramento della capacità del processo: consente maggiore precisione e ripetibilità per i nodi semiconduttori di prossima generazione (fino a 3 nm) e i complessi componenti microelettronici ad alta potenza .
- Efficienza energetica: la massa inferiore rispetto ai bracci in metallo riduce il consumo energetico nei sistemi di automazione ad alta velocità fino al 20%.
Opzioni di personalizzazione
Forniamo soluzioni su misura per soddisfare i vostri requisiti specifici di strumenti e processi per la produzione di wafer:
- Dimensioni: lunghezze del braccio personalizzate (da 200 mm a 1.200 mm) e design degli effetti finali per varie dimensioni di wafer (150 mm, 200 mm, 300 mm, 450 mm).
- Grado del materiale: scelta tra ceramica standard (95% Al₂O₃) e ceramica ad elevata purezza (99,6% Al₂O₃) in base alla sensibilità alla contaminazione.
- Superficie e integrazione: finiture superficiali specializzate (Ra fino a 0,1 μm), rivestimenti (per una maggiore usura) e interfacce di montaggio personalizzate.
- Convalida delle prestazioni: test pre-imbarco in condizioni operative simulate con certificazione completa di dimensioni e pulizia.
- Progettazione dell'effetto finale: pinze a vuoto o Bernoulli personalizzate per tipi e materiali di wafer specifici.
Processo di produzione e garanzia di qualità
Ogni braccio robotico viene prodotto secondo un processo rigoroso e controllato con piena tracciabilità:
- Selezione dei materiali ad elevata purezza: polvere di allumina certificata con granulometria controllata.
- Formatura di precisione: pressatura avanzata o stampaggio a iniezione per ottenere una forma quasi netta.
- Sinterizzazione ad alta temperatura: Sinterizzazione in atmosfera controllata a >1600°C per una densità ottimale.
- Lavorazione CNC di precisione: rettifica del diamante con tolleranze inferiori al micron (precisione di posizionamento ± 5 μm).
- Ispezione rigorosa: verifica dimensionale al 100%, test meccanici, analisi della qualità della superficie.
- Imballaggi per camere bianche: imballaggi per camere bianche di classe 100 con certificazione del numero di particelle.
Certificazioni e conformità
- Strutture certificate ISO 9001:2015 che garantiscono una gestione coerente della qualità.
- Conformità agli standard SEMI: soddisfa gli standard del settore delle apparecchiature per semiconduttori in termini di materiali e prestazioni.
- Conformità RoHS e REACH: tutti i materiali soddisfano le normative ambientali internazionali.
- Compatibilità con camere bianche: certificato per ambienti cleanroom di Classe 1-100 con test completi sulla generazione di particelle.
- Tracciabilità completa: documentazione completa, comprese certificazioni dei materiali e rapporti di ispezione.
