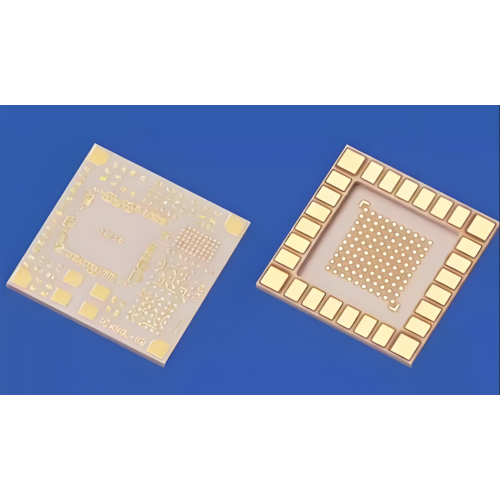

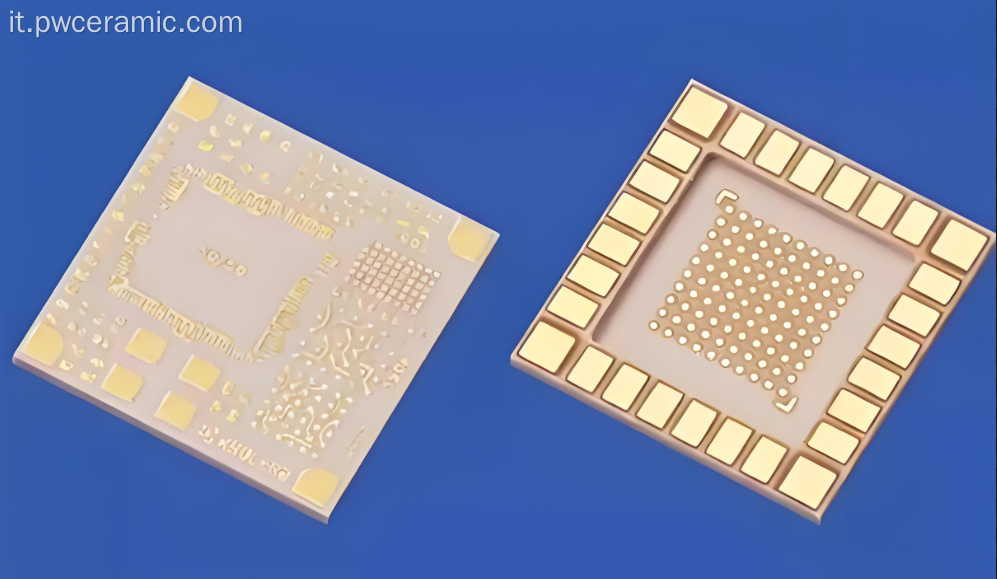

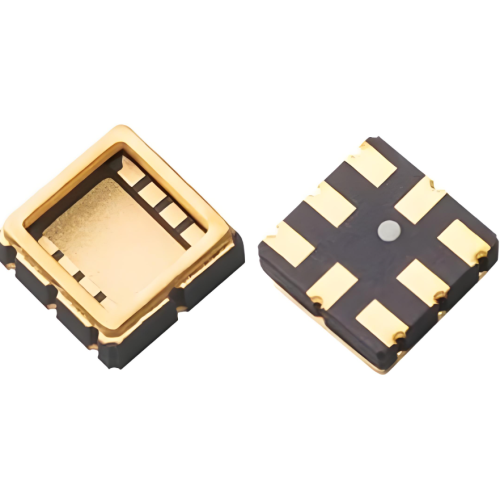

Involucro per imballaggio elettronico in ceramica metallizzata

Panoramica del prodotto

L'involucro per imballaggio elettronico in ceramica metallizzata di Puwei rappresenta l'apice della tecnologia dell'imballaggio elettronico , progettato per sistemi elettronici avanzati che richiedono una gestione termica superiore, un isolamento elettrico eccezionale e una tenuta ermetica affidabile. Questo fondamentale prodotto ceramico elettronico integra strati metallizzati su substrati ceramici di elevata purezza, combinando le eccezionali proprietà dielettriche della ceramica con la resistenza meccanica e la conduttività dei metalli.

In qualità di soluzione leader nel settore degli imballaggi microelettronici , il nostro alloggiamento per imballaggi in ceramica garantisce prestazioni ottimali nei settori più esigenti, dai veicoli elettrici alle infrastrutture 5G e alle applicazioni aerospaziali.

Specifiche tecniche

• Composizione del materiale: Ceramica ad alto contenuto di allumina (Al₂O₃, 90%-99%) o nitruro di alluminio (AlN) con strati metallizzati (Mo/Mn, W o Cu)
• Conducibilità termica:
  • Al₂O₃: 24-28 W/(m·K)
  • AlN: 170-200 W/(m·K) - superiore per dispositivi ad alta potenza
• Coefficiente di espansione termica (CTE): 6,5-7,5 ppm/°C (strettamente adatto ai materiali semiconduttori come Si e GaAs)
• Rigidità dielettrica: >15 kV/mm (ottimo isolamento elettrico)
• Ermeticità: ≤1×10⁻⁹ atm·cc/sec He (garantisce protezione ambientale a lungo termine)
• Intervallo di temperatura operativa: da -55°C a +850°C (adatto a condizioni estreme)
• Finitura superficiale: placcatura in oro (Au), argento (Ag) o nichel (Ni) per una migliore saldabilità e resistenza alla corrosione

Caratteristiche e vantaggi del prodotto

• Gestione termica superiore: l'eccezionale dissipazione del calore previene il surriscaldamento nelle applicazioni ad alta potenza, rendendolo ideale per dispositivi di potenza e componenti microelettronici ad alta potenza
• Eccellente isolamento elettrico: l'elevata rigidità dielettrica fornisce prestazioni affidabili come elementi isolanti nei circuiti critici
• Robusta resistenza meccanica: resiste alle crepe sotto cicli termici e stress meccanici, garantendo affidabilità a lungo termine
• Sigillatura ermetica avanzata: protegge i componenti sensibili da umidità, gas e contaminanti in ambienti difficili
• Design personalizzabili: disponibili in configurazioni multistrato, brasate e co-cotte per soddisfare requisiti applicativi specifici
• Versatilità dei materiali: scelta tra Al₂O₃ per applicazioni standard o AlN per prestazioni termiche superiori in scenari ad alta potenza

Linee guida per l'implementazione

1. Selezione dei componenti: scegli tra Al₂O₃ o AlN in base ai requisiti di gestione termica e alla densità di potenza
2. Preparazione della superficie: garantire superfici di montaggio pulite e selezionare la placcatura appropriata (Au, Ag o Ni) per una saldabilità ottimale
3. Integrazione dell'assieme: integrazione con dispositivi a semiconduttore utilizzando metodi di attacco del die e tecniche di collegamento standard
4. Processo di sigillatura: utilizzare metodi di sigillatura ermetici per proteggere i componenti interni da fattori ambientali
5. Test e convalida: verificare l'ermeticità, le prestazioni termiche e l'isolamento elettrico prima dell'implementazione finale

Scenari applicativi

Il nostro involucro per imballaggi elettronici in ceramica metallizzata svolge ruoli critici in molteplici settori tecnologici avanzati:

Elettronica di potenza e sistemi energetici

I moduli IGBT, MOSFET e tiristori beneficiano dell'elevata conduttività termica e dell'isolamento elettrico delle ceramiche metallizzate, che li rendono essenziali per i dispositivi di potenza e i sistemi di conversione dell'energia.

Comunicazioni RF e microonde

I filtri ad alta frequenza e i moduli RF utilizzano la bassa perdita dielettrica (tanδ < 0,0002) per una degradazione minima del segnale nelle applicazioni dei moduli ad alta frequenza e nell'infrastruttura 5G.

Optoelettronica e tecnologie di rilevamento

Gli imballaggi LED/LD e i dispositivi fotonici si affidano al guscio in ceramica metallizzata per la dissipazione termica e prestazioni optoelettroniche stabili, in particolare nelle applicazioni di imballaggio dei sensori .

Sistemi aerospaziali e di difesa

I sistemi radar, l'avionica e i sensori di livello militare richiedono la robustezza e la tenuta ermetica dell'alloggiamento per imballaggi in ceramica per un'affidabilità mission-critical in ambienti estremi.

Elettronica medica e automobilistica

I dispositivi medici ad alta affidabilità e i sistemi di alimentazione per autoveicoli utilizzano le nostre soluzioni di imballaggio per le loro eccezionali prestazioni nell'imballaggio microelettronico e nella gestione termica.

Proposta di valore per i professionisti del procurement

• Maggiore affidabilità del prodotto: prolunga significativamente la durata dei componenti in condizioni operative difficili
• Tassi di guasto del sistema ridotti: la sigillatura ermetica superiore riduce al minimo i guasti sul campo e le richieste di garanzia
• Prestazioni termiche migliorate: consente progetti con densità di potenza più elevata senza compromettere la sicurezza
• Ottimizzazione dei costi: riduce la necessità di ulteriori sistemi di raffreddamento e misure di protezione
• Stabilità della catena di fornitura: una capacità di produzione mensile costante di 200.000 pezzi garantisce consegne affidabili
• Supporto tecnico: assistenza tecnica online completa per l'integrazione e la risoluzione dei problemi

Garanzia di qualità e conformità

Tutti i gusci per imballaggi elettronici in ceramica metallizzata Puwei sono prodotti secondo rigorosi sistemi di controllo della qualità. I nostri impianti di produzione mantengono la certificazione ISO 9001:2015 per la gestione della qualità, garantendo prestazioni costanti e affidabilità per tutti i lotti di prodotto. Aderiamo agli standard internazionali per i componenti elettronici e possiamo fornire documentazione di conformità su richiesta.

Funzionalità di personalizzazione

Comprendendo che ogni applicazione ha requisiti unici, Puwei offre ampie opzioni di personalizzazione:

• Personalizzazione dimensionale: dimensioni e forme su misura per soddisfare requisiti specifici del pacchetto
• Selezione dei materiali: combinazioni di materiali ottimizzate per esigenze termiche ed elettriche specifiche
• Modelli di metallizzazione: layout di elettrodi personalizzati e configurazioni di connessione
• Finiture superficiali: opzioni di placcatura specializzate per processi di saldatura o incollaggio specifici
• Configurazioni multistrato: progetti complessi e multi-cavità per il packaging avanzato di circuiti integrati

Il nostro team di ingegneri lavora direttamente con i clienti per sviluppare soluzioni ottimizzate per applicazioni microelettroniche impegnative.

Eccellenza produttiva

Il processo di produzione di Puwei combina tecnologia avanzata con un rigoroso controllo di qualità:

1. Preparazione della materia prima: le polveri ceramiche ad elevata purezza vengono accuratamente selezionate e preparate
2. Formatura e modellatura: tecniche avanzate di pressatura e formatura creano geometrie precise dei componenti
3. Cottura ad alta temperatura: i processi di sinterizzazione controllati garantiscono proprietà ottimali del materiale
4. Metallizzazione: applicazione di precisione di strati metallici mediante tecniche di serigrafia e cottura
5. Placcatura e finitura: placcatura elettrochimica per proprietà superficiali migliorate
6. Verifica della qualità: test completi che includono controlli di ermeticità, dimensionali ed elettrici
7. Imballaggio e spedizione: imballaggio sicuro progettato per l'esportazione internazionale e la protezione dei componenti

Domande frequenti

Qual è il vantaggio principale delle ceramiche AlN rispetto alle ceramiche Al₂O₃?

Il nitruro di alluminio (AlN) offre una conduttività termica significativamente più elevata (170-200 W/m·K rispetto a 24-28 W/m·K), rendendolo la scelta preferita per applicazioni ad alta densità di potenza in cui un'efficiente dissipazione del calore è fondamentale.

In che modo la corrispondenza CTE apporta vantaggi ai miei dispositivi a semiconduttore?

Il coefficiente di espansione termica (6,5-7,5 ppm/°C), strettamente identico a quello dei materiali semiconduttori come Si e GaAs, riduce al minimo lo stress termico durante i cicli di temperatura, riducendo il rischio di guasti all'interfaccia e prolungando la durata del dispositivo.

Quali industrie utilizzano più comunemente questi involucri di imballaggio?

I nostri involucri per imballaggi in ceramica metallizzata sono ampiamente utilizzati nell'elettronica di potenza, nelle telecomunicazioni (in particolare nell'infrastruttura 5G), nel settore aerospaziale, nei sistemi di difesa, nei dispositivi medici e nell'elettronica automobilistica dove l'affidabilità in condizioni estreme è fondamentale.

Potete ospitare modelli di metallizzazione personalizzati?

Sì, siamo specializzati in layout di metallizzazione personalizzati su misura per requisiti applicativi specifici, comprese complesse configurazioni multistrato per microcircuiti ibridi avanzati e applicazioni RF.

Qual è il tempo di consegna tipico per gli ordini personalizzati?

I prodotti standard sono generalmente disponibili a magazzino, mentre le soluzioni personalizzate richiedono generalmente 4-6 settimane per lo sviluppo e la produzione, a seconda della complessità e della quantità.

Nota: le specifiche possono variare in base alla qualità del materiale e ai processi di produzione. Su richiesta sono disponibili soluzioni personalizzate. Contatta il nostro team tecnico per discutere i requisiti applicativi specifici e scoprire come l'involucro per imballaggio elettronico in ceramica metallizzata di Puwei può migliorare le prestazioni e l'affidabilità del tuo prodotto.
