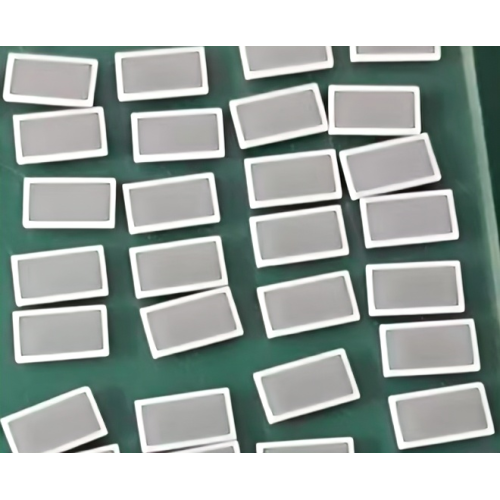

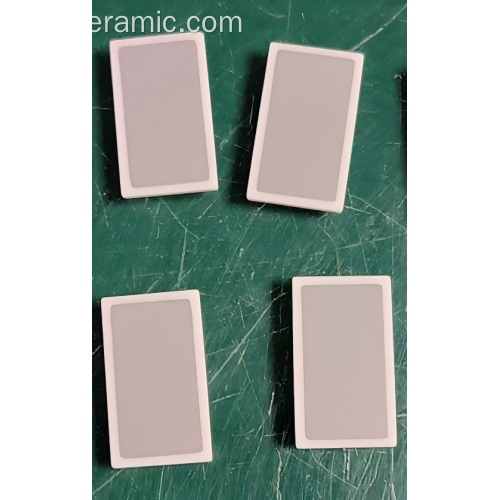

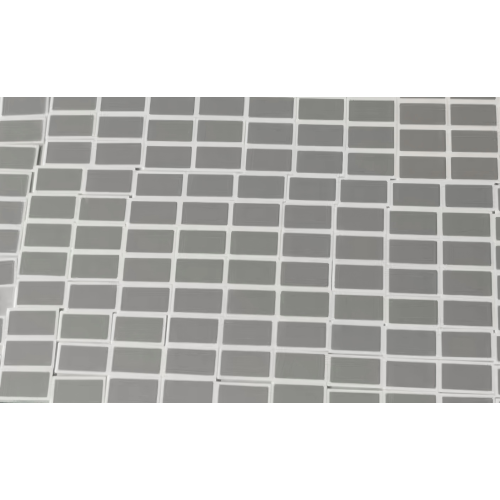

Substrato metallizzato in ceramica di allumina, molibdeno e manganese

Substrato metallizzato in ceramica di allumina, molibdeno e manganese

$5
≥50 Piece/Pieces

contattaci ora

Tipo di pagamento: T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 50 Piece/Pieces
Trasporti: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

descrizione

Caratteristiche del prodotto

marchio: Ceramica Puwei

Luogo D'origine: Cina

Substrato Metallizzato MO-Mn: Substrato metallizzato in ceramica in ceramica di allumina

Confezionamento e consegna

Unità vendibili:	Piece/Pieces
Tipo pacchetto:	I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi
Esempio immagine:

Capacità di fornitura e informazioni aggiuntive

Pacchetto: I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi

produttività: 1000000

Trasporti: Ocean,Air,Express

Luogo di origine: Cina

Supportare: The annual output of ceramic substrate products is 1 million pieces.

Certificati : GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Tipo di pagamento: T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Substrato metallizzato in ceramica di allumina, molibdeno e manganese (Mo-Mn) | Soluzione termica ed elettrica affidabile

Panoramica del prodotto

Il substrato metallizzato in ceramica di allumina, molibdeno e manganese (Mo-Mn) di Puwei è una soluzione collaudata nel settore per imballaggi elettronici avanzati e imballaggi microelettronici . Combina magistralmente le eccellenti proprietà dielettriche dell'allumina di elevata purezza con la robusta forza di adesione della tradizionale metallizzazione di molibdeno-manganese. Questo substrato è progettato per offrire una gestione termica superiore, un eccezionale isolamento elettrico e affidabilità meccanica, rendendolo un componente indispensabile per dispositivi di potenza e moduli ad alta frequenza esigenti.

 Valore fondamentale per ingegneri e acquirenti: Mitigazione del rischio: decenni di prestazioni convalidate in ambienti difficili.
 Prestazioni economicamente vantaggiose: equilibrio ottimale tra prezzo e capacità rispetto alle alternative premium.
 Libertà di progettazione: base eccellente per microcircuiti ibridi a film spesso e assemblaggi complessi.
 Stabilità della fornitura: la capacità di produzione di volumi elevati garantisce una fornitura costante.

Specifiche tecniche e proprietà

Puwei High-quality Mo-Mn metalized alumina substrate for electronic packaging

Proprietà materiali e termiche

Materiale di base: ceramica di allumina ad elevata purezza (Al2O3, dal 96% al 99,6%). Metallizzazione: sistema Molibdeno-Manganese (Mo-Mn). Conduttività termica: 20-30 W/(m·K), dissipa efficacemente il calore dai componenti microelettronici ad alta potenza . Coefficiente di espansione termica (CTE): 6,5-7,5 ppm/°C, corrispondente ai materiali critici.

Caratteristiche elettriche e di isolamento

Costante dielettrica (1 MHz): 9,0-9,8. Rigidità dielettrica: >10 kV/mm. Resistività del volume: >10¹⁴ Ω·cm, garantendo un isolamento eccezionale. Queste proprietà sono vitali per gli elementi isolanti nei circuiti RF e nelle applicazioni ad alta tensione.

Resistenza meccanica

Resistenza alla flessione: >300 MPa. Forza di adesione (Mo-Mn su allumina): >70 MPa, garantendo integrità sotto cicli termici. Durezza: HV 1500, che garantisce durabilità alle piastre in ceramica nuda utilizzate negli assemblaggi finali.

Caratteristiche principali e vantaggi competitivi

Soluzione comprovata di gestione termica

La conduttività termica del substrato (20-30 W/(m·K)) allontana in modo affidabile il calore dai componenti principali, garantendo stabilità e longevità ai dispositivi di potenza e ai moduli termoelettrici .

Isolamento elettrico superiore

Grazie alla resistività di volume ultraelevata e alla rigidità dielettrica, previene la dispersione di corrente e la diafonia, che sono fondamentali per l'integrità del segnale nei componenti a microonde e nei circuiti integrati .

Metallizzazione robusta e affidabile

Lo strato Mo-Mn forma un legame chimico con l'allumina, determinando un'adesione eccezionale (>70 MPa) che sopravvive a ripetuti shock termici e stress meccanici, superando molte soluzioni a film sottile.

Piattaforma applicativa versatile

Funge da base ideale per reti di resistori a film spesso , packaging di sensori e microcircuiti ibridi , offrendo un'alternativa economicamente vantaggiosa ai substrati ceramici più costosi.

Supporto per l'integrazione e l'assemblaggio

Puwei fornisce un supporto completo per l'integrazione dei nostri substrati nella vostra produzione. La nostra tipica collaborazione di processo prevede:

Revisione del design e delle specifiche: i nostri ingegneri collaborano con voi per finalizzare le specifiche del substrato e i modelli di metallizzazione.
Guida alla preparazione della superficie: istruzioni per una pulizia ottimale per garantire una perfetta adesione.
Attacco del componente: compatibile con i processi standard di rifusione della saldatura e di attacco epossidico.
Interconnessione: adatto sia per l'incollaggio di fili in oro che in alluminio sulle superfici metallizzate.
Protocolli di test: offriamo indicazioni sulla convalida delle prestazioni, inclusi test termici, elettrici e meccanici.

Scenari applicativi primari

Elettronica di potenza e conversione dell'energia

Utilizzato in moduli IGBT , convertitori di potenza, azionamenti di motori e sistemi UPS in cui l'elevato isolamento e la dissipazione del calore non sono negoziabili per i componenti microelettronici ad alta potenza .

RF, microonde e sistemi di comunicazione

Essenziale per moduli ad alta frequenza , amplificatori di potenza RF, filtri e sistemi di antenne grazie alle proprietà dielettriche stabili e alla bassa perdita alle alte frequenze.

Microelettronica e sensori avanzati

Il substrato preferito per microcircuiti ibridi a film spesso , imballaggi per microelettronica , supporti per diodi laser e imballaggi per sensori ad alta affidabilità.

Capacità di personalizzazione e produzione

Puwei è specializzata nella personalizzazione dei substrati in base alle vostre precise esigenze, supportando sia progetti OEM che ODM.

Puwei Precision Mo-Mn metalized substrate manufacturing and custom patterns

Flessibilità geometrica

Produciamo spessori standard da 0,2 mm a 2,0 mm e possiamo produrre dimensioni personalizzate, compresi grandi formati fino a 240 mm x 280 mm, con uno stretto controllo delle tolleranze.

Progettazione della metallizzazione

Sono disponibili modelli di circuiti personalizzati, metallizzazione multistrato e varie finiture superficiali per soddisfare i requisiti specifici del processo di assemblaggio di circuiti integrati o applicazioni a microonde .

Produzione di precisione e garanzia di qualità

Il nostro processo controllato verticalmente garantisce coerenza e affidabilità:

Formatura di precisione: pressatura a secco di polveri di allumina di elevata purezza.
Sinterizzazione ad alta temperatura: raggiungimento della densità e delle proprietà meccaniche desiderate.
Metallizzazione controllata: applicazione precisa e cottura della pasta Mo-Mn in atmosfera riducente.
Rigorosi test di controllo qualità: ogni lotto viene sottoposto a controllo elettrico, di adesione e dimensionale.

Certificazioni e conformità

Il nostro impegno per la qualità è sostenuto da un sistema di gestione della qualità certificato ISO 9001:2015 . I nostri materiali e processi sono conformi alle direttive RoHS e viene mantenuta la completa tracciabilità dei materiali.

Domande frequenti (FAQ)

Quali sono i principali vantaggi della metallizzazione Mo-Mn rispetto al rame legato direttamente (DBC)?

Il Mo-Mn offre stabilità superiore alle alte temperature e una più forte adesione ceramica-metallo, rendendolo più affidabile per applicazioni che comportano cicli termici estremi. Spesso è una soluzione più conveniente per molte applicazioni di alimentazione e microcircuiti ibridi .

Questo substrato è adatto per applicazioni ad alta frequenza superiori a 10 GHz?

SÌ. La costante dielettrica stabile (9,0-9,8) e la tangente a bassa perdita del nostro substrato di allumina lo rendono una scelta eccellente per componenti a microonde e moduli ad alta frequenza nella gamma GHz.

Che livello di personalizzazione offrite per i modelli di metallizzazione?

Offriamo personalizzazione completa. Puoi fornire il disegno per il modello del circuito e noi possiamo produrlo con elevata precisione, compresi progetti complessi multistrato per applicazioni avanzate di circuiti stampati a film spesso .

In che modo Puwei garantisce la coerenza tra i lotti?

Attraverso un rigoroso controllo del processo secondo il nostro sistema ISO 9001, dalla qualificazione delle materie prime ai profili di sinterizzazione e all'ispezione finale. Forniamo dati chiave sulle prestazioni in batch per verificarne la coerenza.
