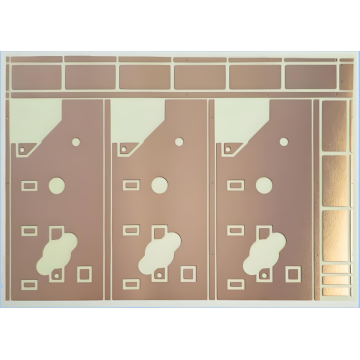

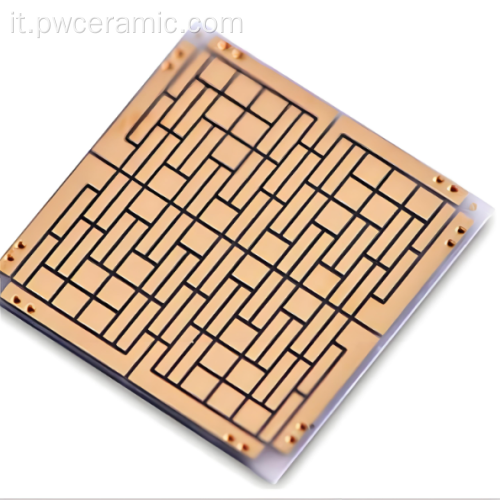

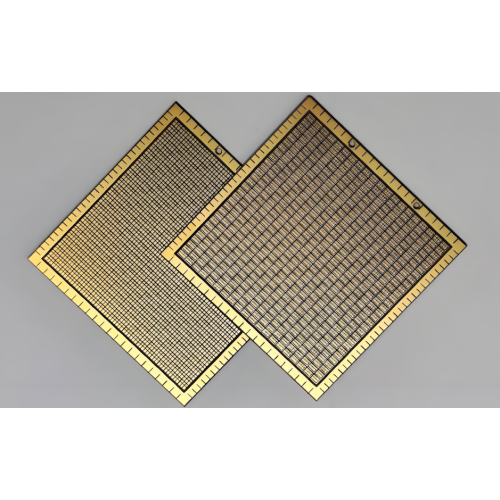

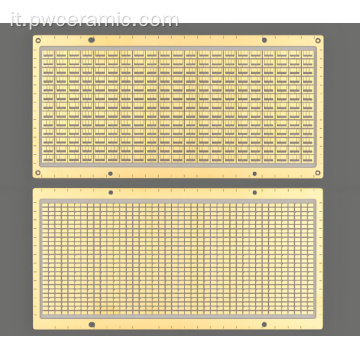

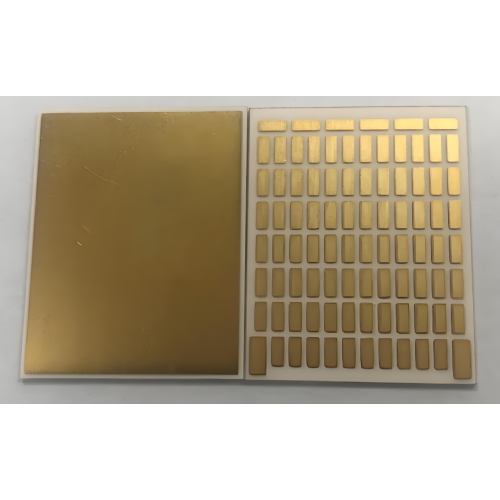

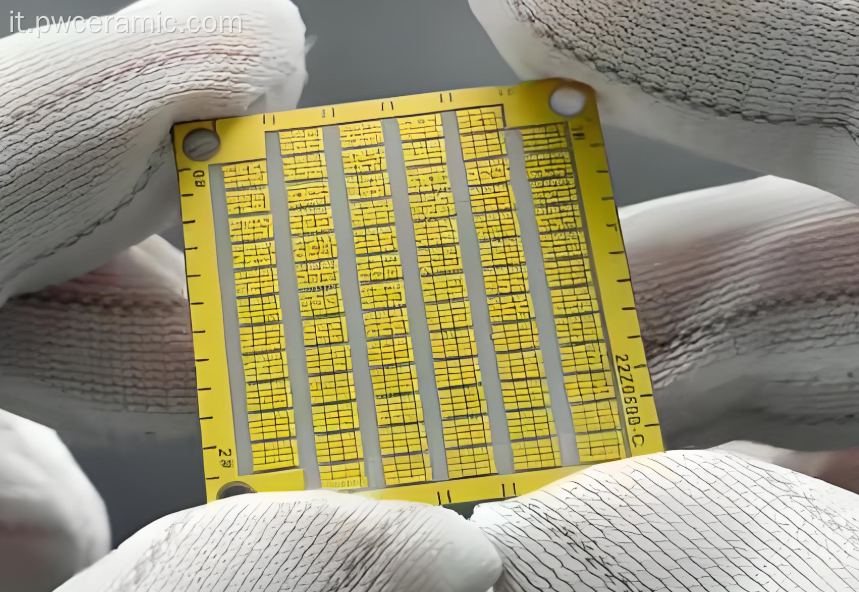

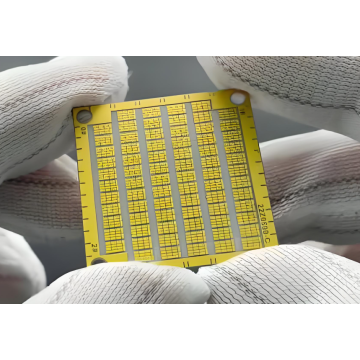

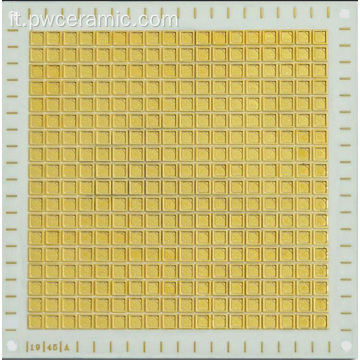

Substrato in nitruro di alluminio metallizzato con rame placcato diretto (DPC): la migliore gestione termica per l'elettronica ad alta potenza
Il substrato in nitruro di alluminio metallizzato (AlN) in rame placcato diretto (DPC) di Puwei rappresenta l'apice della gestione termica per applicazioni critiche di imballaggio elettronico e microelettronico . Combinando l'eccezionale conduttività termica del nitruro di alluminio (170–230 W/m·K) con la metallizzazione DPC di precisione, questo circuito ceramico avanzato offre prestazioni eccezionali per componenti microelettronici ad alta potenza e dispositivi di potenza in ambienti difficili. Risolve la doppia sfida della dissipazione del calore e dell'integrità del segnale nei sistemi elettronici di prossima generazione.
Specifiche tecniche delle prestazioni
Prodotto secondo specifiche precise per applicazioni ad alta affidabilità nei settori aerospaziale, automobilistico e delle telecomunicazioni.
- Materiale di base: ceramica al nitruro di alluminio (AlN) di elevata purezza.
- Metallizzazione: Rame placcato diretto (DPC) con pattern fotolitografico.
- Conduttività termica: 170–230 W/(m·K) per componenti microelettronici ad alta potenza e moduli IGBT.
- CTE: ~4,5 ppm/K, strettamente simile al silicio per ridurre lo stress termico.
- Resistività del volume: >10¹⁴ Ω·cm a 25°C.
- Costante dielettrica: ~8,8 a 1 MHz.
- Tensione di rottura: >15 kV/mm.
- Resistenza alla pelatura del rame: ≥5 N/mm per incollaggi di fili e giunti di saldatura affidabili.
- Resistenza alla flessione: >300 MPa.
- Intervallo di spessore: 0,2–2,0 mm, personalizzabile.
- Dimensione massima del pannello: fino a 240 mm × 280 mm.
- Spessore del rame: tipico 10–140 μm; linea/spazio fino a 50 μm.
- Finiture superficiali: ENIG, argento per immersione, OSP o rame nudo.
Vantaggi della tecnologia DPC
La metallizzazione DPC di Puwei offre vantaggi distinti rispetto alle tecnologie DBC convenzionali e a film spesso, in particolare per le applicazioni di microelettronica e moduli ad alta frequenza .
Gestione termica superiore
Con una conduttività termica 5-7 volte superiore rispetto al substrato ceramico di allumina (Al2O3) standard, i substrati DPC basati su AlN consentono densità di potenza più elevate in fattori di forma compatti, ideali per dispositivi di potenza e moduli LED ad alta luminosità.
Definizione di circuito di precisione
- Geometrie sottili di linea/spazio fino a 50 μm per interconnessioni ad alta densità.
- Definizione dei bordi taglienti fondamentale per componenti a microonde e circuiti RF.
- Funzionalità multistrato per instradamenti complessi nel confezionamento di circuiti integrati .
Affidabilità migliorata
- L'adattamento del CTE al silicio riduce al minimo lo stress termico-meccanico durante il ciclo di accensione.
- L'elevata adesione del rame garantisce l'incollaggio del filo e l'integrità del giunto di saldatura.
- Eccellente ciclo termico per ambienti automobilistici e aerospaziali.
- Bassa perdita di segnale per circuiti RF e applicazioni a microonde che richiedono il controllo dell'impedenza.
Scenari applicativi primari
Elettronica di potenza e convertitori
- Moduli IGBT e convertitori di potenza per sistemi di energia rinnovabile.
- Packaging LED ad alta potenza per l'illuminazione automobilistica e industriale.
- Relè a stato solido e azionamenti motore che richiedono un'efficiente dissipazione del calore.
Comunicazioni RF e microonde
- Amplificatori di potenza RF per stazioni base 4G/5G.
- Componenti a microonde inclusi filtri, accoppiatori e array di antenne.
- Apparecchiature per comunicazioni satellitari che richiedono stabilità a temperature estreme.
Optoelettronica avanzata
- Packaging di diodi laser per comunicazioni in fibra ottica e lavorazioni industriali.
- Array di fotorivelatori per applicazioni optoelettroniche nel rilevamento e nell'imaging.
- Array VCSEL ad alta potenza per rilevamento 3D e LiDAR.
Elettronica automobilistica
- Moduli di potenza EV (inverter di trazione, convertitori DC-DC).
- Packaging di sensori per sistemi di controllo e trasmissione del motore.
- Moduli fari a LED che richiedono dimensioni compatte e stabilità termica.
Fasi di integrazione e assemblaggio
- Manipolazione del substrato: conservare a 15–25°C, umidità <60% RH. Pulire con alcool isopropilico prima del montaggio.
- Posizionamento dei componenti: utilizzare il pick-and-place automatizzato; la finitura in rame garantisce una bagnatura costante della saldatura.
- Saldatura: i profili di rifusione standard per SAC305 sono compatibili; il riflusso sotto vuoto riduce al minimo lo svuotamento dei dispositivi di alimentazione.
- Interfaccia termica: abbinamento con TIM e dissipatori di calore appropriati per sfruttare la conduttività di 170–230 W/m·K.
- Collegamento dei cavi: l'elevata resistenza alla pelatura (≥5 N/mm) supporta il collegamento dei cavi in alluminio o oro per le interconnessioni dei circuiti integrati .
- Test finale: eseguire l'imaging termico e la verifica elettrica sotto carico.
Processo di produzione e garanzia di qualità
- Fabbricazione del substrato AlN: polvere AlN di elevata purezza formata mediante fusione su nastro o pressatura a secco, quindi sinterizzata con precisione per la massima densità e massima conduttività termica.
- Preparazione della superficie: lappatura e lucidatura di precisione per un'adesione ottimale della metallizzazione.
- Deposizione dello strato seme: film sottili di Ti/Cu applicati tramite sputtering con magnetron per un forte legame ceramica-metallo.
- Fotolitografia e galvanica: modelli di circuiti definiti dal fotoresist e dall'esposizione ai raggi UV, seguiti da galvanica di rame di precisione.
- Finitura superficiale: ENIG o argento ad immersione applicato in base alle esigenze del cliente.
- Ispezione al 100%: AOI, verifica dimensionale e test elettrici su ogni substrato.
Tutti i processi seguono il nostro Sistema di Gestione della Qualità certificato ISO 9001:2015 . I materiali sono conformi a RoHS e REACH, con completa tracciabilità per ogni lotto di produzione.
Personalizzazione e funzionalità OEM/ODM
In qualità di specialista in COMPONENTI CERAMICI avanzati e prodotti ceramici elettronici, Puwei offre una personalizzazione completa:
- Dimensioni personalizzate: da 5 mm × 5 mm a 240 mm × 280 mm; spessore 0,2–2,0 mm.
- Progettazione di circuiti di precisione: file Gerber/CAD tradotti in modelli di rame ad alta risoluzione, che supportano geometrie a linee sottili per microcircuiti ibridi a film spesso e interconnessioni ad alta densità.
- Stackup multistrato: instradamento complesso tramite laminazione sequenziale.
- Configurazioni via: through-via, blind via e array di via termici per le vostre esigenze di gestione termica.
- Finiture superficiali: ENIG, argento per immersione, OSP o rame nudo.
- Collaborazione tecnica: supporto tecnico dalla revisione del progetto alla prototipazione fino alla produzione in serie per le vostre esigenze di imballaggio per microelettronica .
Considerazioni tecniche per gli ingegneri
DPC e DBC: qual è la differenza fondamentale?
DBC offre strati di rame spessi, mentre DPC fornisce una struttura dei circuiti più fine (fino a 50 μm), una migliore definizione dei bordi e supporto per strutture multistrato . Per le interconnessioni ad alta densità, come packaging di circuiti integrati , moduli RF o convertitori di potenza miniaturizzati, DPC è la scelta migliore. Per le applicazioni a corrente ultraelevata in cui il rame ultra spesso è primario, è possibile prendere in considerazione il DBC.
Questo substrato è adatto alla produzione automobilistica in grandi volumi?
SÌ. I substrati Puwei DPC AlN sono qualificati per moduli di potenza per veicoli elettrici, packaging di sensori per il controllo del motore e sistemi di illuminazione a LED. L'elevata conduttività termica, l'adattamento del CTE al silicio e l'eccellente ciclo termico garantiscono affidabilità negli ambienti automobilistici, con capacità che supporta requisiti di volumi elevati.
Puoi lavorare con i nostri progetti di circuiti proprietari?
SÌ. Traduciamo i formati Gerber, DXF o altri formati CAD del cliente in substrati realizzati con precisione. Il nostro team di ingegneri conduce una revisione della progettazione per la producibilità (DFM) per garantire che i requisiti dei microcircuiti ibridi a film spesso o dei componenti a microonde siano soddisfatti con rendimenti ottimali.
Che dire dei passaggi termici e della diffusione del calore?
Il nostro processo DPC supporta vias termici riempiti e non riempiti. Per ottenere le massime prestazioni termiche, i passaggi riempiti di rame creano percorsi termici diretti dall'area di montaggio dei componenti alla metallizzazione posteriore o al dissipatore di calore, particolarmente efficaci per componenti microelettronici ad alta potenza e pacchetti di diodi laser.
Il substrato AlN metallizzato DPC di Puwei converge la scienza avanzata dei materiali e la produzione di precisione per risolvere sfide termiche ed elettriche critiche, consentendo sistemi elettronici più potenti, affidabili e compatti per applicazioni a microonde , elettronica di potenza e applicazioni optoelettroniche avanzate.
