Substrato di allumina Al2O3 metallizzato DPC in rame placcato diretto

Substrato di allumina Al2O3 metallizzato DPC in rame placcato diretto

$5
≥50 Piece/Pieces

contattaci ora

Tipo di pagamento: T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 50 Piece/Pieces
Trasporti: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

descrizione

Caratteristiche del prodotto

marchio: Ceramica Puwei

Origin: Cina

Sertifikasi: GXLH41023Q10642R0S

Tipi Di: Ceramica ad alta frequenza

Materiale: ALLUMINA

Piastra Di Base In Ceramica Allumina: Substrato di allumina AL2O3 metallizzato in rame trasformato in rame

Confezionamento e consegna

Unità vendibili:	Piece/Pieces
Tipo pacchetto:	I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi
Esempio immagine:

Capacità di fornitura e informazioni aggiuntive

Pacchetto: I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi

produttività: 1000000

Trasporti: Ocean,Air,Express

Luogo di origine: Cina

Supportare: The annual output of ceramic substrate products is 1 million pieces.

Certificati : GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Tipo di pagamento: T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Substrato di allumina metallizzata Al₂O₃ con rame placcato diretto (DPC).

Il substrato in allumina metallizzata in rame placcato diretto (DPC) di Puwei offre prestazioni elevate e convenienza per imballaggi elettronici avanzati e imballaggi microelettronici . Progettato in Al₂O₃ di elevata purezza con metallizzazione di rame di precisione, fornisce eccellente isolamento elettrico, gestione termica e resistenza meccanica, ideale per applicazioni impegnative come moduli ad alta frequenza , dispositivi di potenza e circuiti integrati .

Vantaggi principali

Conveniente: equilibrio ottimale tra prestazioni e convenienza per la produzione in serie
Gestione termica superiore: dissipazione del calore efficiente con conduttività termica di 20-30 W/(m·K)
Elevato isolamento elettrico: resistività di volume >10¹⁴ Ω·cm e rigidità dielettrica >10 kV/mm
Robuste proprietà meccaniche: resistenza alla flessione >300 MPa per una maggiore durata
Affidabilità comprovata: tecnologia convalidata dal settore con prestazioni costanti

Visualizzazione del prodotto

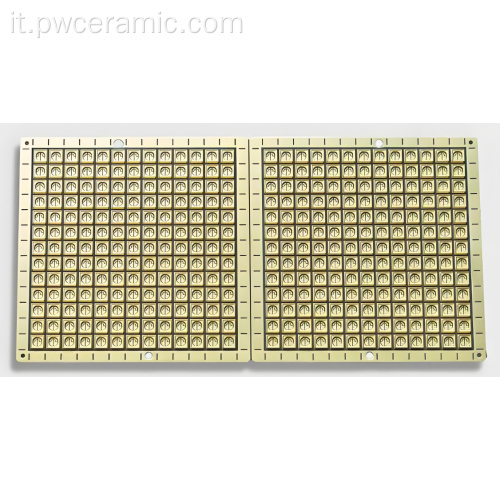

DPC metallized alumina substrate for electronic packaging

Substrato di allumina metallizzata DPC

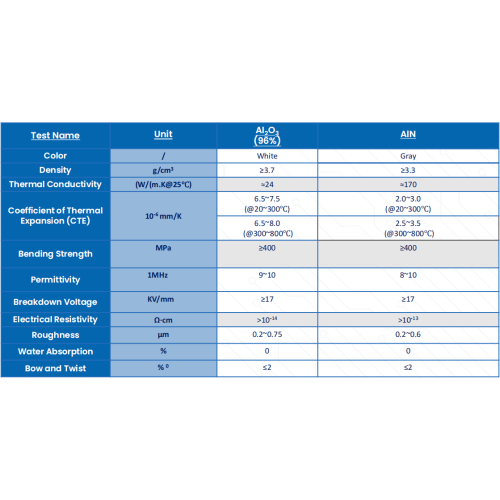

Ceramic material comparison for DPC substrates

Confronto delle proprietà dei materiali ceramici

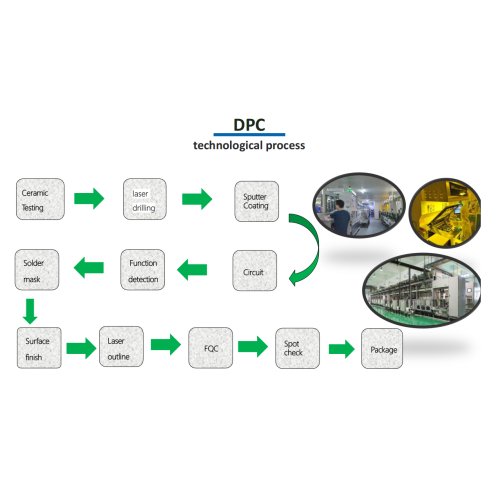

Manufacturing process flow for DPC alumina substrates

Flusso del processo di produzione DPC

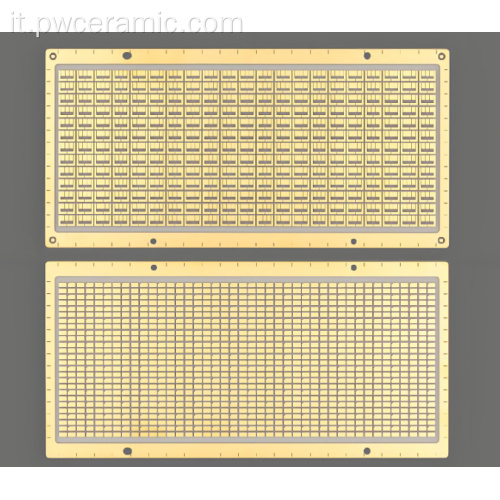

Produzione di substrati DPC e controllo qualità

Specifiche tecniche

Proprietà dei materiali

Materiale di base: Al₂O₃ di elevata purezza (dal 96% al 99,6%)
Metallizzazione: Rame placcato diretto
Spessore rame: 50-300 μm (personalizzabile)

Caratteristiche Elettriche

Resistività del volume: >10¹⁴ Ω·cm
Rigidità dielettrica: >10 kV/mm
Costante dielettrica: ~9,8 a 1 MHz
Perdita dielettrica: ≤ 3×10⁻⁴ a 1 MHz

Prestazioni termiche e meccaniche

Conducibilità termica: 20-30 W/(m·K)
Resistenza alla flessione: >300 MPa
Resistenza alla compressione: >2000 MPa
Resistenza alla pelatura: ≥ 6 N/mm
Durezza: HV 1500

Caratteristiche del prodotto e vantaggi tecnici

I nostri substrati DPC eccellono in aree prestazionali critiche per applicazioni a microonde e moduli ad alta frequenza . La tecnologia di placcatura diretta garantisce una forte adesione del rame e schemi di circuito precisi, consentendo un'integrità affidabile del segnale e una dissipazione del calore.

Risoluzione della linea sottile

La tecnologia DPC consente linee di circuito fino a 50 μm, rendendola ideale per microcircuiti ibridi a film spesso , circuiti RF e progetti di microelettronica densa in cui la precisione è fondamentale.

Interfaccia termica superiore

Con una conduttività termica fino a 30 W/(m·K) e sottili strati di rame, il calore si diffonde in modo efficiente dai componenti microelettronici ad alta potenza ai dissipatori di calore, prolungando la durata dei dispositivi nelle applicazioni di elettronica di potenza e optoelettronica .

Stabilità chimica e ambientale

La resistenza chimica intrinseca dell'allumina combinata con la protezione dalla corrosione del rame placcato garantisce un funzionamento affidabile in ambienti industriali, automobilistici e di confezionamento di sensori .

Passaggi di integrazione per un utilizzo ottimale

Valutazione della progettazione: valuta le esigenze termiche, elettriche e meccaniche del tuo circuito integrato o della tua applicazione di alimentazione.
Preparazione del substrato: pulire le superfici per garantire un assemblaggio privo di contaminazioni; verificare la qualità della metallizzazione.
Assemblaggio dei componenti: utilizzare tecniche di brasatura/saldatura compatibili con i profili di temperatura consigliati.
Integrazione termica: abbinalo a dissipatori di calore o sistemi di raffreddamento per sfruttare le proprietà termiche del substrato.
Convalida delle prestazioni: testare le prestazioni elettriche, termiche e meccaniche per soddisfare le specifiche.

Scenari applicativi

Questo substrato è versatile per le industrie che richiedono affidabilità ed efficienza:

Sistemi elettronici di potenza

Amplificatori, convertitori e sistemi LED in cui la gestione termica è fondamentale per i dispositivi di potenza . Ideale per substrati ceramici per semiconduttori di potenza) e moduli IGBT.

Microelettronica e imballaggio per semiconduttori

Packaging per microelettronica per circuiti integrati, dispositivi a microonde e protezione di semiconduttori. Adatto per piastre in ceramica nuda utilizzate nell'assemblaggio di circuiti elettronici integrati.

Telecomunicazioni e sistemi RF

Circuiti RF e componenti a microonde nelle apparecchiature di telecomunicazione, che garantiscono una trasmissione stabile del segnale. Perfetto per i substrati ceramici RF per microonde .

Elettronica automobilistica

Applicato in substrati ceramici elettronici automobilistici) per ECU, illuminazione a LED e moduli di potenza in cui la resistenza ai cicli termici è essenziale.

Sensori e controlli industriali

Packaging per sensori per sistemi di controllo che operano in ambienti difficili, fornendo isolamento affidabile e integrità del segnale.

Optoelettronica e diodi laser

Utilizzato nei dissipatori di calore ceramici a diodi laser) e nei moduli LED ad alta potenza in cui una gestione termica precisa prolunga la durata del dispositivo.

Proposta di valore per gli appalti

La scelta dei substrati DPC di Puwei offre vantaggi tangibili:

Riduzione dei costi: riduzione dei costi totali di proprietà grazie a prestazioni affidabili e maggiore durata dei componenti.
Maggiore affidabilità: tassi di guasto ridotti nella produzione e nel funzionamento grazie alla struttura robusta.
Flessibilità di progettazione: facile integrazione con i processi standard, accelerando il time-to-market.
Fiducia nella catena di fornitura: qualità costante e produzione scalabile fino a 200.000 pezzi/mese.

Certificazioni e conformità

Aderiamo agli standard internazionali garantendo accettabilità e sicurezza globali:

Gestione della qualità ISO 9001:2015 (Certificato: GXLH41023Q10642R0S)
Conformità RoHS e REACH per la sicurezza ambientale
Riconoscimento UL per le principali linee di prodotti
Certificazioni specifiche del settore per applicazioni automobilistiche e aerospaziali

Opzioni di personalizzazione

Personalizza i substrati in base alle tue precise esigenze:

Dimensioni: formati personalizzati, compresi grandi formati fino a 240 mm × 280 mm
Spessore: gamma da 0,2 mm a 2,00 mm con controllo preciso
Schemi circuitali: layout in rame personalizzati con risoluzione di linea fine per progetti ibridi
Finiture superficiali: opzioni come ENIG, argento ad immersione o OSP
Grado del materiale: purezza dell'allumina dal 96% al 99,6% in base alle esigenze dell'applicazione

Processo di produzione e garanzia di qualità

Preparazione delle materie prime: selezione e lavorazione di polveri di allumina di elevata purezza
Formatura del substrato: modellatura e sinterizzazione di precisione per ceramiche dense
Trattamento superficiale: lucidatura e pulizia per un'adesione ottimale del rame
Metallizzazione Rame: Placcatura diretta con controllo dello spessore
Definizione del modello: fotolitografia e incisione per circuiti personalizzati
Ispezione di qualità: test rigorosi delle proprietà elettriche, termiche e meccaniche

Il nostro controllo verticale garantisce che ogni substrato soddisfi le rigorose specifiche per l'imballaggio elettronico , l'imballaggio microelettronico e altro ancora.

Domande frequenti

Come si confronta il DPC con altri metodi di metallizzazione?

DPC offre un migliore rapporto costo-prestazioni rispetto a DBC, con una risoluzione di linea fine (fino a 50 μm) per microcircuiti ibridi a film spesso , ideale per imballaggi di sensori e progetti RF che richiedono geometrie precise.

Quali vantaggi offre in termini di gestione termica?

Con una conduttività termica fino a 30 W/(m·K), dissipa in modo efficiente il calore dai componenti microelettronici ad alta potenza , prolungando la durata dell'elettronica di potenza e dei dispositivi di potenza .

È adatto per ambienti difficili?

SÌ. La stabilità chimica dell'allumina e la resistenza alla corrosione del rame garantiscono affidabilità in ambienti industriali e automobilistici, rendendolo ideale per elementi isolanti ed elettronica automobilistica .

Può essere utilizzato per applicazioni ad alta frequenza?

Assolutamente. Con una bassa perdita dielettrica (≤ 3×10⁻⁴) e una costante dielettrica stabile (~9,8), è eccellente per moduli ad alta frequenza , applicazioni a microonde e circuiti RF .

Quali certificazioni di qualità mantenete?

Siamo certificati ISO 9001:2015, con tutti i prodotti conformi agli standard RoHS e REACH, garantendo una qualità costante per i clienti in tutto il mondo.
