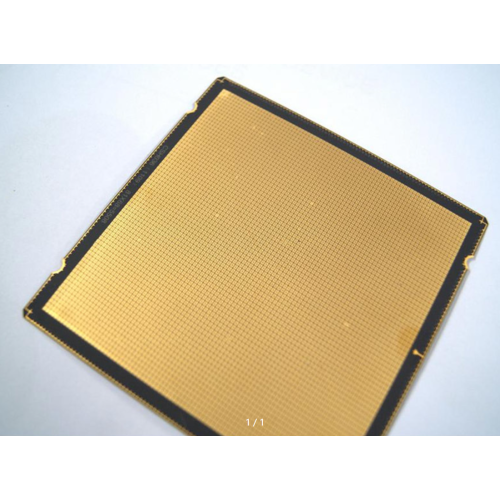

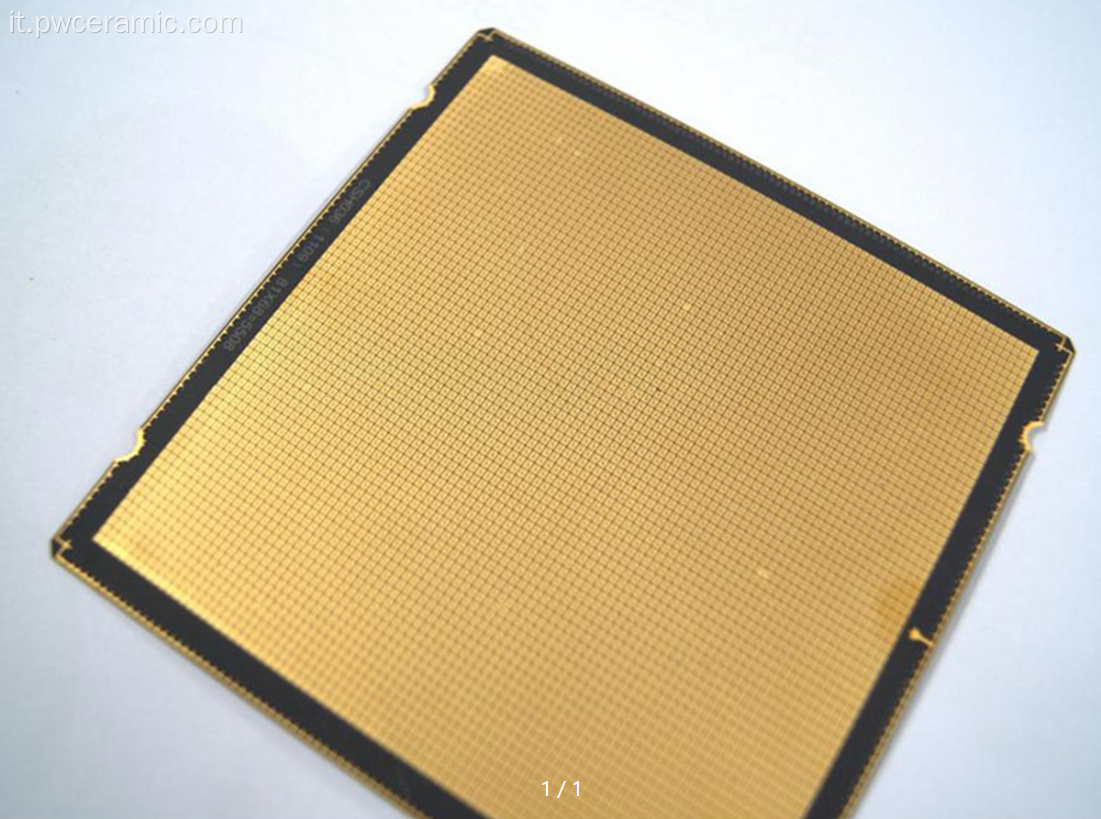

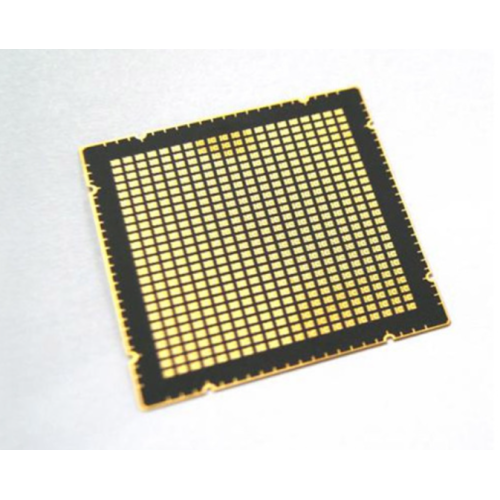

Substrati per imballaggio con onde acustiche superficiali (SAW) e involucri ermetici in ceramica
Panoramica del prodotto
Puwei Ceramic è specializzata in substrati per imballaggi SAW (Surface Acoustic Wave) ad alte prestazioni e involucri ceramici ermetici, progettati per soddisfare le rigorose esigenze dei filtri e duplexer SAW avanzati. I nostri prodotti forniscono la base essenziale per i processi con tecnologia flip chip e montaggio superficiale (SMT), garantendo prestazioni ottimali, affidabilità e facilità di integrazione per i vostri progetti elettronici.
Realizzate utilizzando substrati ceramici di allumina di alta qualità (Al₂O₃) e tecniche avanzate di ceramica metallizzata, le nostre soluzioni di imballaggio SAW offrono eccezionale isolamento elettrico, stabilità termica e protezione ambientale. Sono ampiamente adottati nell'elettronica automobilistica , nelle stazioni base e nelle applicazioni aerospaziali dove il guasto non è un'opzione. Questi componenti sono essenziali per l'imballaggio della microelettronica , l'imballaggio dei sensori e i moduli ad alta frequenza .
Specifiche tecniche
- Materiale: opzioni in ceramica di allumina di elevata purezza (Al₂O₃) o nitruro di alluminio (AlN): ideali per substrati ceramici AlN e requisiti di elevata conduttività termica.
- Taglie Standard: Dimensioni personalizzabili; supporto per grandi formati fino a 240 mm × 280 mm × 1 mm.
- Finitura superficiale: metallizzazione di precisione (a base di tungsteno, molibdeno o oro) per un incollaggio affidabile.
- Temperatura di co-combustione: 1500 °C – 1600 °C per densità e stabilità ottimali.
- CTE (coefficiente di dilatazione termica): abbinato ai materiali semiconduttori per ridurre lo stress.
- Rigidità dielettrica: >10 kV/mm.
- Conduttività termica: 20–30 W/mK (allumina); 150–180 W/mK (opzione nitruro di alluminio): perfetto per substrati AlN ad alta conduttività termica e substrati ceramici per dispositivi ad alta potenza.
- Ermeticità: soddisfa gli standard MIL-STD-883 per i test di perdita fine e grossolana.
Materiali adatti anche per l'integrazione di circuiti stampati a film spesso e circuiti RF .
Caratteristiche e vantaggi del prodotto
Substrati per imballaggio SAW
- Dimensioni standardizzate per una facile integrazione: progettate per una compatibilità perfetta con filtri e duplexer SAW, facilitando la produzione di massa e l'intercambiabilità.
- Compatibilità multiprocesso: supporta completamente i processi flip-chip e SMT. Il Flip-chip garantisce una connessione elettrica efficiente e prestazioni migliorate; SMT consente imballaggi ad alta densità e una produzione semplificata. Ideale per substrati ceramici RF per microonde e substrati ceramici per elettronica automobilistica.

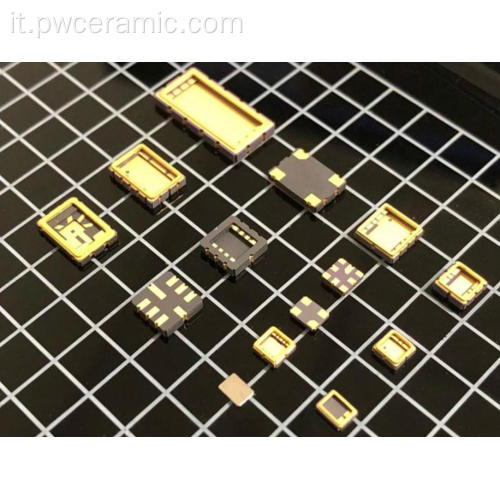

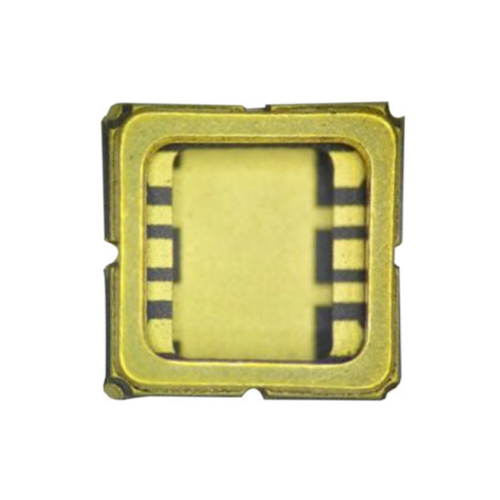

Contenitori ermetici in ceramica
- Ermeticità superiore ed elevata affidabilità: proteggono i componenti SAW sensibili da umidità, polvere e contaminanti, garantendo stabilità a lungo termine in ambienti operativi difficili.
- Design orientato all'applicazione: progettato su misura per l'uso nel settore automobilistico, aerospaziale e delle stazioni base: resistente alle vibrazioni, alle fluttuazioni di temperatura e alle interferenze elettriche.
I nostri involucri beneficiano dell'esperienza di Puwei nelle tecnologie del substrato ceramico AlN e DBC , fornendo una migliore gestione termica e robustezza meccanica rispetto ai contenitori convenzionali. Ciò è in linea con i requisiti per i substrati ceramici IGBT e per i substrati ceramici per semiconduttori di potenza .
Passaggi di integrazione: come utilizzare substrati e involucri per imballaggi SAW
- Preparazione del substrato: ispezionare il substrato ceramico per verificarne la planarità della superficie e l'integrità.
- Attacco della matrice: montare la matrice SAW utilizzando metodi di fissaggio epossidici o eutettici.
- Interconnessione: eseguire l'incollaggio del filo o dell'incollaggio flip-chip per collegare lo stampo alla metallizzazione del substrato.
- Incapsulamento: applicare il coperchio o la copertura mediante saldatura continua o sigillatura con fritta di vetro per ottenere una chiusura ermetica.
- Test: condurre test elettrici, termici e di ermeticità per garantire l'affidabilità delle prestazioni.
Questi passaggi sono compatibili con l'assemblaggio di microcircuiti ibridi a film spesso e le linee di produzione di microcircuiti ibridi .
Scenari applicativi
Elettronica automobilistica
Utilizzato nei sistemi avanzati di assistenza alla guida (ADAS), nelle comunicazioni di bordo e nelle unità di controllo del motore in cui la resistenza alle alte temperature e alle vibrazioni è fondamentale. Ideale per substrati ceramici elettronici automobilistici e dissipatori di calore ceramici laser.
Stazioni base e infrastruttura wireless
Forniscono filtraggio e duplexing del segnale nelle stazioni base 5G/4G, garantendo prestazioni stabili in condizioni di funzionamento continuo e ad alta potenza, essenziali per i substrati ceramici RF a microonde e le applicazioni a microonde ad alta frequenza.
Aerospaziale e difesa
Ideale per comunicazioni satellitari, sistemi di controllo di volo e applicazioni radar che richiedono leggerezza, resistenza alle alte temperature ed estrema affidabilità. Spesso abbinato al substrato ceramico di allumina 99,6 e alla ceramica al nitruro di alluminio per progetti di moduli ibridi.
Ulteriori applicazioni includono dispositivi optoelettronici, componenti elettronici di potenza, imballaggi di sensori e componenti a microonde.
Principali vantaggi per il cliente
- Aumenta la longevità del prodotto e riduci i guasti sul campo con un imballaggio robusto ed ermetico.
- Semplifica i processi di assemblaggio con dimensioni standardizzate e compatibilità di processo superiore (SMT, flip-chip).
- Ottieni una migliore integrità del segnale e prestazioni termiche con materiali ceramici di alta qualità, in particolare con substrati ceramici AlN rivestiti in rame e substrati ceramici ad alta conduttività termica.
- Riduci il costo totale di proprietà grazie all'elevata affidabilità e ai tassi di rilavorazione ridotti.
- Accesso a materiali avanzati come AlN e allumina ad elevata purezza per moduli di potenza ed elementi isolanti.
Certificazioni e conformità
Tutti i nostri prodotti per l'imballaggio SAW sono realizzati in conformità con gli standard di qualità internazionali, incluso ISO 9001 . Forniamo anche materiali conformi alle normative RoHS e REACH. Codice certificato: GXLH41023Q10642R0S .
La nostra produzione aderisce ai severi requisiti di ermeticità MIL-STD-883 , garantendo l'idoneità per applicazioni mission-critical.
Opzioni di personalizzazione (servizi OEM e ODM)
Puwei offre una personalizzazione completa per soddisfare le vostre esigenze specifiche, sfruttando la nostra esperienza nei componenti strutturali in ceramica di allumina e nei prodotti con substrato ceramico AMB :
- Dimensioni su misura: spessore da 0,2 mm a 2,00 mm; substrati di grandi dimensioni (ad esempio, 240 mm × 280 mm × 1 mm, 95 mm × 400 mm × 1 mm).
- Layout di metallizzazione su misura e modelli di via per progetti di circuiti specifici.
- Selezione dei materiali: allumina, nitruro di alluminio (AlN) o compositi specializzati, inclusi substrati ceramici AlN con conduttività termica fino a 180 W/mK.
- Personalizzazione del coperchio e della custodia per requisiti di sigillatura delle giunture o fritta di vetro.
- Finiture superficiali ottimizzate per la stampa di elementi resistori a film o resistori a film spesso .
Supportiamo anche piastre in ceramica nuda per l'assemblaggio produttivo interno di circuiti integrati elettronici e isolanti elettrici in ceramica.
Processo di produzione e controllo qualità
- Selezione delle materie prime e preparazione delle polveri (a base di Al₂O₃ o AlN).
- Formazione del liquame e colata del nastro per la produzione del nastro verde.
- Tramite punzonatura e riempimento con pasta conduttiva (tungsteno/molibdeno).
- Impilamento e laminazione degli strati ad alta pressione.
- Co-combustione ad alta temperatura (1500 °C – 1600 °C).
- Levigatura di precisione e metallizzazione superficiale: supporta la ceramica metallizzata per un incollaggio affidabile.
- Taglio laser e controllo dimensionale.
- Ispezione elettrica e visiva al 100% prima della spedizione.
Ogni lotto viene testato per quanto riguarda l'ermeticità, la rigidità dielettrica e le prestazioni termiche, garantendo la coerenza dei componenti microelettronici ad alta potenza e dei componenti a microonde .
Fornitura e logistica
- Capacità di fornitura annuale: 1.000.000 di pezzi (200.000 pezzi/mese).
- Ordine Minimo: 50 pezzi per articoli standard; prototipi disponibili da 2–3 settimane.
- Incoterms: FOB, CIF, EXW, DDP, DDU e altri: flessibili per gli appalti globali.
- Porti: Shanghai, Shenzhen, Qingdao, Pechino, Xi'an.
- Imballaggio: i substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile, garantendo una consegna intatta.
Tutte le spedizioni vengono gestite con cura per soddisfare i requisiti standard di imballaggio per l'esportazione, adatti al trasporto marittimo, aereo o espresso.
