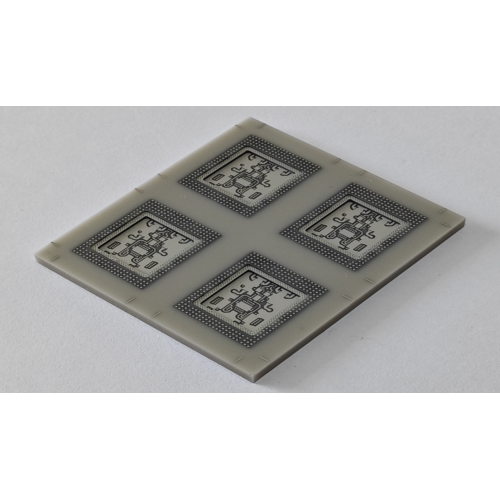

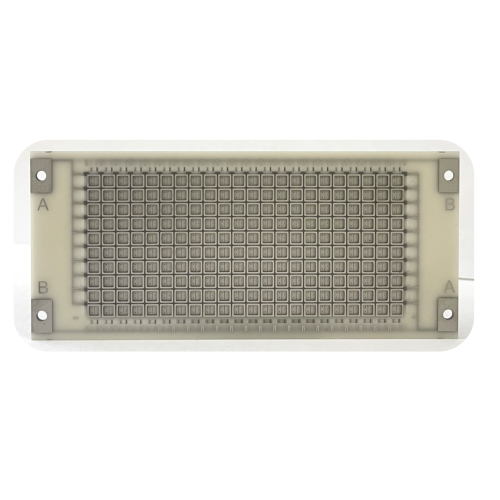

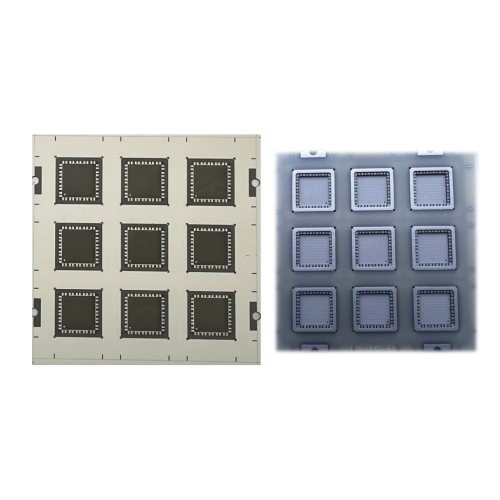

Prodotti del dispositivo di comunicazione ottica in ceramica

Panoramica del prodotto

Puwei Ceramic è un produttore leader di dispositivi di comunicazione ottica in ceramica ad alte prestazioni, specializzato in componenti di precisione che costituiscono la spina dorsale delle moderne reti ottiche. La nostra linea di prodotti comprende guide d'onda ceramiche avanzate, connettori ottici e isolatori ottici progettati con ceramiche di zirconio, carburo di silicio (SiC) e granato di ferro ittrio (YIG). Sfruttando la nostra profonda esperienza nella produzione di substrati ceramici di allumina e ceramiche di nitruro di alluminio , forniamo dispositivi con integrità del segnale superiore, perdita minima (perdita di inserzione <0,5 dB) ed eccezionale affidabilità per esigenti sistemi di comunicazione in fibra ottica, data center e infrastrutture di telecomunicazioni.

Vantaggi principali del prodotto

• Perdita di segnale estremamente bassa: progettato con precisione per una perdita di inserzione e una riflessione posteriore minime
• Stabilità ambientale estrema: funziona in modo affidabile da -40°C a +500°C con eccellente resistenza chimica
• Durata meccanica superiore: resiste a vibrazioni, urti e cicli di accoppiamento ripetuti
• Produzione di precisione: tolleranza dimensionale ±0,01 mm e rugosità superficiale <0,02 μm
• Versatilità dei materiali: indici di rifrazione personalizzabili da 1,8 a 2,4+ per esigenze applicative specifiche

Specifiche tecniche

Specifiche generali: Materiali: Zirconia, SiC, YIG, Allumina | Temp. operativa: da -40°C a +500°C | Perdita di inserzione: <0,5 dB | Riflessione posteriore: < -55 dB | Tolleranza dimensionale: ±0,01 mm | Rugosità superficiale: <0,02 μm

Guide d'onda in ceramica: Tipi: Striscia/canale | Attenuazione: <0,1 dB/cm | Funzione: Guida efficiente della luce per circuiti ottici integrati.

Connettori ottici in ceramica: diametro ghiera: 2,5 mm/1,25 mm | Concentricità: <0,5μm | Vantaggio: allineamento preciso delle fibre per perdite ridotte.

Isolatori ottici ceramici: Isolamento: >40 dB | Lunghezza d'onda: personalizzata (ad esempio, 1310 nm, 1550 nm) | Principio: effetto Faraday.

Caratteristiche del prodotto e vantaggi tecnici

I nostri dispositivi ottici ceramici superano le alternative polimeriche in applicazioni critiche ad alte prestazioni. Le proprietà intrinseche delle ceramiche avanzate – elevata stabilità termica, inerzia chimica e resistenza meccanica – garantiscono affidabilità a lungo termine in ambienti difficili dove i polimeri fallirebbero.

Domande frequenti: considerazioni chiave per gli ingegneri ottici

• D: Perché scegliere la ceramica anziché il polimero per i componenti ottici?
  R: La ceramica fornisce stabilità termica, resistenza meccanica e affidabilità a lungo termine di gran lunga superiori, fondamentali per amplificatori ad alta potenza, installazioni esterne e applicazioni che richiedono connessioni ripetute. Ciò equivale all'affidabilità necessaria per gli imballaggi microelettronici e i dispositivi di potenza .
• D: Questi dispositivi possono integrarsi con componenti elettronici?
  R: Sì. La nostra esperienza nella ceramica metallizzata consente l'integrazione elettro-ottica ibrida su un singolo substrato, simile ai nostri microcircuiti ibridi a film spesso , consentendo moduli compatti e ad alte prestazioni.
• D: Come si confronta la precisione di produzione con quella dei vostri prodotti con substrato?
  R: La precisione a livello di micron (ad esempio, concentricità <0,5μm) richiesta per questi connettori viene ottenuta utilizzando le stesse capacità di produzione di precisione che impieghiamo per il nostro substrato ceramico AlN e i moduli ad alta frequenza .

Passaggi di integrazione e gestione

1. Ispezione: al ricevimento, ispezionare tutti i componenti per eventuali danni visibili o contaminazione.
2. Pulizia: pulire le superfici ottiche con i solventi consigliati (ad esempio, alcool isopropilico) e salviette prive di pelucchi.
3. Manipolazione: maneggiare i connettori dal corpo, non dalla ghiera, per evitare danni.
4. Allineamento: garantisce un allineamento assiale preciso durante l'accoppiamento del connettore per ridurre al minimo la perdita ottica e lo stress fisico.
5. Installazione: seguire i valori di coppia specificati per i componenti filettati per evitare di sollecitare eccessivamente la ceramica.
6. Test: verifica dei parametri chiave delle prestazioni (perdita di inserimento, perdita di ritorno) dopo l'installazione.

Scenari applicativi

I nostri dispositivi ottici ceramici sono fondamentali nelle applicazioni che richiedono precisione, affidabilità e prestazioni:

• Reti in fibra a lungo raggio e metropolitane: fornitura di trasmissione, amplificazione e instradamento del segnale a bassa perdita su grandi distanze.
• Data center ad alta velocità: abilitazione di interconnessioni ottiche ad alta densità e bassa latenza tra server e switch.
• 5G e infrastruttura di telecomunicazioni: gestione del backhaul in fibra ottica nelle stazioni base, spesso interfacciandosi con componenti a microonde RF costruiti sui nostri substrati ceramici.
• Rilevamento avanzato e LiDAR: utilizzato in sistemi di rilevamento ottico di precisione, reti di comunicazione quantistica e LiDAR automobilistico dove l'affidabilità è fondamentale.
• Sistemi ibridi: questi dispositivi completano il nostro portafoglio più ampio, supportando la produzione di sistemi completi che includono circuiti integrati e packaging di sensori .

Proposta di valore per gli integratori di sistemi

L'integrazione dei dispositivi ottici ceramici di Puwei offre vantaggi significativi a livello di sistema:

• Tempo di attività della rete migliorato: tassi di guasto e costi di manutenzione ridotti grazie alla durata eccezionale.
• Integrità del segnale superiore: ottieni velocità dati più elevate e una portata più lunga con tassi di errore bit (BER) più bassi.
• Costo totale di proprietà ridotto: la lunga durata dei componenti e le prestazioni costanti riducono i costi operativi nel tempo.
• Sinergia tecnica: sfruttare la nostra esperienza interdisciplinare nella ceramica sia per i domini ottici che elettronici, dalle applicazioni optoelettroniche all'imballaggio elettronico .

Certificazioni e conformità

La nostra produzione è certificata secondo i più alti standard internazionali, tra cui ISO 9001:2015 . I prodotti sono progettati per soddisfare le specifiche prestazionali del settore (ad esempio, Telcordia GR-326 per connettori). Codice certificato: GXLH41023Q10642R0S .

Opzioni di personalizzazione (OEM e ODM)

Forniamo una personalizzazione completa per soddisfare i vostri precisi requisiti ottici e meccanici:

• Geometrie personalizzate: percorsi della guida d'onda, dimensioni della ghiera del connettore e ingombro del dispositivo su misura.
• Ingegneria dei materiali: composizioni specifiche per ottenere gli indici di rifrazione, le proprietà termiche o meccaniche desiderate.
• Integrazione ibrida: modelli di metallizzazione specializzati su ceramica per moduli ibridi elettro-ottici.
• Dal prototipo alla produzione: supporto dalla prototipazione di ricerca e sviluppo alla produzione in grandi volumi.
• Capacità di grande formato: Sfruttiamo la nostra esperienza con substrati fino a 240 mm x 280 mm per progetti di componenti unici.

Processo di produzione e garanzia di qualità

1. Preparazione del materiale: selezione e purificazione di polveri ceramiche ad elevata purezza (Zirconia, SiC, YIG).
2. Formatura di precisione: pressatura uniassiale/isostatica o stampaggio a iniezione per creare corpi grezzi.
3. Lavorazione CNC: rettifica ad alta precisione di pezzi grezzi o pre-sinterizzati per ottenere tolleranze strette.
4. Sinterizzazione controllata: cottura ad alta temperatura in forni ad atmosfera controllata per ottenere densità e proprietà finali.
5. Lucidatura ottica: le superfici ottiche critiche vengono lucidate con una levigatezza a livello nanometrico (<0,02 μm).
6. Ispezione rigorosa: ispezione dimensionale al 100% e campionamento per test delle prestazioni ottiche.
7. Imballaggio per camera bianca: confezionato in ambienti controllati per garantire una consegna priva di contaminazioni.

Questo processo controllato verticalmente, condiviso con le nostre linee di substrato ceramico DBC e AMB , garantisce la qualità e la coerenza richieste per le reti ottiche mission-critical.
