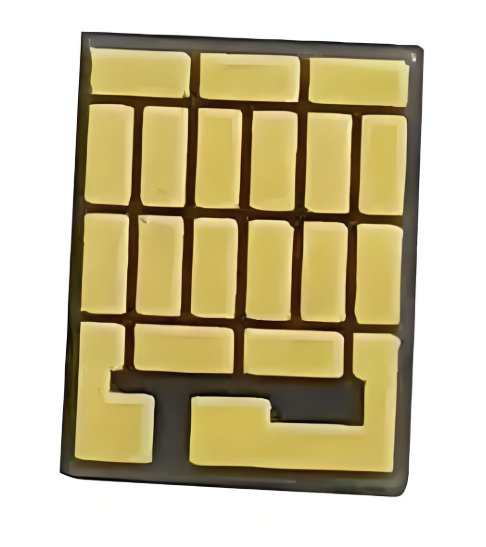

Substrato DBC in rame rivestito AlN per moduli termoelettrici ad alte prestazioni
Il substrato in rame rivestito direttamente in rame (DBC) di Puwei è una soluzione ingegnerizzata di alta qualità progettata per rivoluzionare la gestione termica nei moduli termoelettrici avanzati. Integrando la ceramica al nitruro di alluminio (AlN) di elevata purezza con robusti strati di rame, questo substrato offre una dissipazione del calore e un isolamento elettrico senza precedenti, rendendolo un componente fondamentale per applicazioni impegnative in dispositivi di potenza, imballaggi microelettronici e piastre di moduli semiconduttori termoelettrici ad alta efficienza. È la base ideale per applicazioni che sfruttano l'effetto Peltier per un raffreddamento o una generazione di energia precisi.

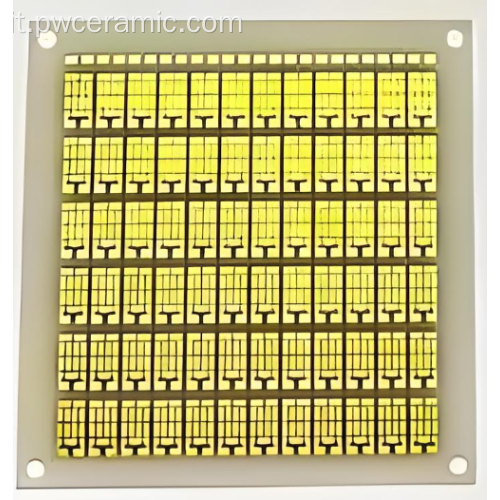

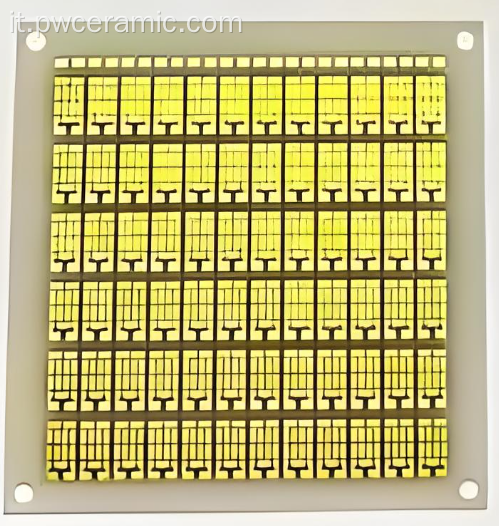

Documentazione visiva del prodotto

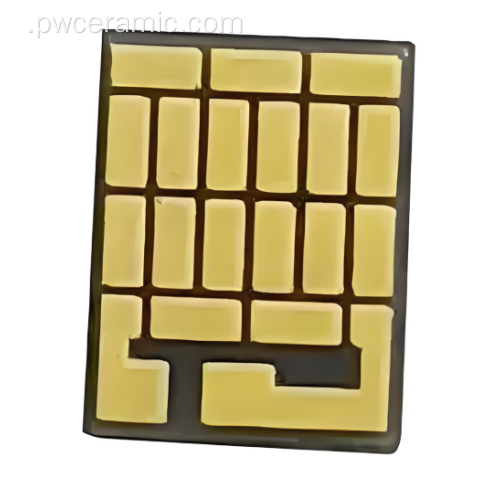

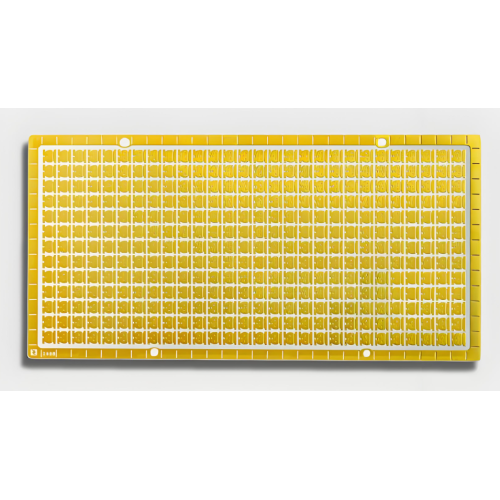

Substrato AlN DBC ottimizzato per prestazioni migliorate del modulo termoelettrico.

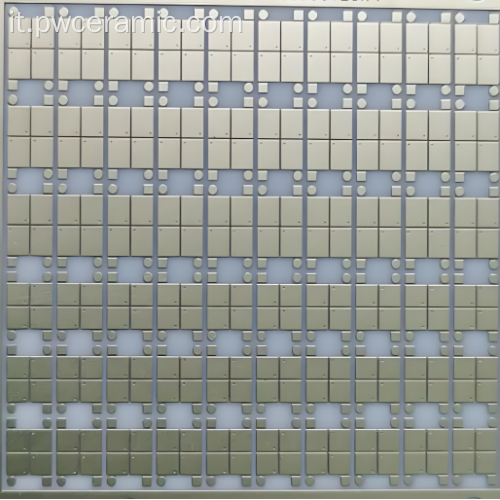

Nucleo di gestione termica affidabile per sistemi di raffreddamento termoelettrico (TEC).
Dati prestazionali completi che garantiscono decisioni di progettazione informate
Specifiche tecniche
Composizione del materiale: nucleo ceramico AlN (nitruro di alluminio) di elevata purezza, conduttore in rame ad alta conduttività privo di ossigeno, legato tramite tecnologia Direct Bonded Copper (DBC).
Principali parametri prestazionali: conducibilità termica 170–200 W/(m·K); rigidità dielettrica >2,5 kV; resistenza alla pelatura ≥5,0 N/mm; coefficiente di dilatazione termica (CTE) 4,5–5,5 ppm/K; intervallo di temperatura di funzionamento da -50°C a +350°C.
Caratteristiche del prodotto e principio di funzionamento
Questo substrato funziona come la spina dorsale di un modulo termoelettrico. Quando la corrente scorre attraverso gli elementi semiconduttori (utilizzando l'effetto Peltier), il calore viene pompato da un lato all'altro. Gli strati di rame del nostro substrato distribuiscono in modo efficiente la corrente e trasferiscono il calore, mentre la ceramica AlN fornisce un isolamento elettrico essenziale e una resistenza termica minima, massimizzando l'efficienza di conversione energetica. Questo principio è fondamentale per i moduli termoelettrici per la generazione di energia elettrica e i sistemi di raffreddamento di precisione.
Vantaggi distintivi
- Termica superiore rispetto all'allumina: l'AlN offre una conduttività termica 5-7 volte superiore rispetto all'Al₂O₃ standard, riducendo drasticamente i punti caldi: ideale per componenti microelettronici ad alta potenza e raffreddamento di diodi laser.
- Interfaccia robusta: il processo DBC crea un legame metallurgico, prevenendo la delaminazione in ambienti ad alte vibrazioni come l'elettronica automobilistica, garantendo affidabilità a lungo termine negli imballaggi elettronici e nei dispositivi di alimentazione.
- Idoneità alle alte frequenze: le eccellenti proprietà dielettriche lo rendono adatto per moduli ad alta frequenza, applicazioni a microonde e circuiti RF.
- Inerzia chimica: resiste all'ossidazione e alla corrosione, garantendo stabilità in ambienti difficili per applicazioni optoelettroniche e imballaggi di sensori.
- Flessibilità di progettazione: supporta modelli complessi per microcircuiti ibridi a film spesso e componenti a microonde.
Guida all'integrazione: passaggi chiave per l'assemblaggio termoelettrico
- Design e layout: definisci le dimensioni del substrato e il modello del rame per adattarli al tuo array di elementi termoelettrici e al tuo dissipatore di calore, sfruttando la nostra capacità di piastre ceramiche nude personalizzate.
- Preparazione della superficie: pulire i cuscinetti di rame con IPA per garantire una saldabilità ottimale per il fissaggio dei componenti.
- Collegamento dell'elemento: posizionare con precisione i pellet termoelettrici P/N sui cuscinetti utilizzando pasta saldante o resina epossidica.
- Interconnessione: forma collegamenti elettrici in serie tra gli elementi tramite giunzione di fili o saldatura.
- Interfaccia termica: applicare TIM e collegare i dissipatori di calore su entrambi i lati per completare il percorso termico.
- Convalida: test del delta termico, della resistenza elettrica e dell'integrità dell'isolamento prima dell'integrazione del sistema.
Scenari applicativi primari
Controllo preciso della temperatura
Apparecchiature diagnostiche mediche, strumenti di laboratorio e raffreddamento CCD in cui la stabilità è fondamentale per il confezionamento dei sensori e i circuiti integrati.
Raccolta di energia e produzione di energia
Conversione del calore di scarto proveniente dagli scarichi automobilistici o dai processi industriali in elettricità utilizzabile utilizzando moduli termoelettrici per la generazione di energia elettrica.
Gestione termica elettronica avanzata
Stabilizzazione termica per diodi laser ad alta potenza, amplificatori RF (componenti a microonde) e componenti microelettronici ad alta potenza.
Automotive e aerospaziale
Gestione termica della batteria nei veicoli elettrici, climatizzazione dei sedili e raffreddamento dell'avionica che richiedono estrema affidabilità, utilizzando elementi isolanti e dispositivi di alimentazione.
Ulteriori applicazioni includono dispositivi di comunicazione in fibra ottica, moduli elettronici automobilistici, sistemi a microonde ad alta frequenza e industria dei LED, sfruttando l'elevata conduttività termica del substrato per dissipatori di calore a diodi laser e substrati ceramici automobilistici.
Vantaggi principali e garanzia di qualità
Perché scegliere il nostro substrato AlN DBC?
- Efficienza del modulo massimizzata: l'eccezionale conduttività termica garantisce un rapido trasferimento del calore, migliorando significativamente il coefficiente di prestazione (COP) dei vostri sistemi termoelettrici.
- Affidabilità senza pari: la resistenza alla pelatura superiore (≥5,0 N/mm) e l'ampio intervallo di temperature operative garantiscono una durata a lungo termine in condizioni di cicli termici e stress meccanici, essenziali per il packaging microelettronico e i moduli IGBT.
- Libertà di progettazione per l'innovazione: supporta dimensioni personalizzate, modelli di circuiti complessi e dimensioni di grande formato, consentendo progetti di prossima generazione in microcircuiti ibridi ed elettronica di potenza.
- Mitigazione del rischio e garanzia della qualità: prodotto secondo gli standard ISO 9001 in piena conformità RoHS/REACH, garantendo accettazione globale e prestazioni costanti per circuiti integrati critici e imballaggi di sensori.
Certificazioni e conformità
Ogni substrato Puwei AlN DBC è prodotto secondo un rigoroso sistema di gestione della qualità certificato ISO 9001. Tutti i materiali e i processi sono conformi alle direttive RoHS e REACH, garantendo la sicurezza ambientale e l'accettazione del mercato globale. La nostra integrazione verticale, dalla selezione dei materiali alla lavorazione di precisione, garantisce tracciabilità e coerenza, fornendovi un substrato ceramico affidabile pronto per l'assemblaggio ad alto rendimento.
