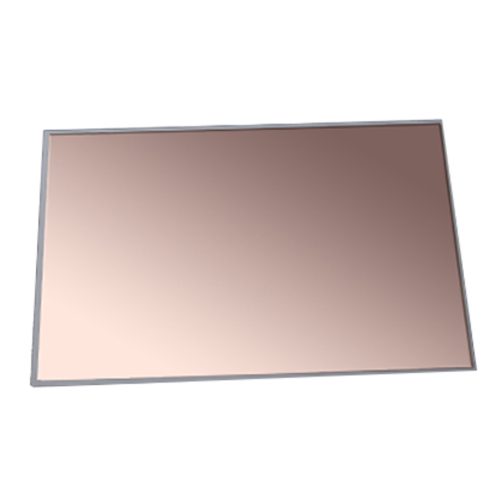

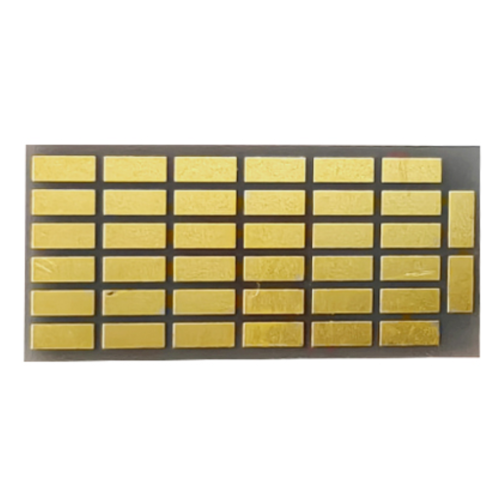

Metallizzazione DBC con rame legato direttamente del substrato AlN





Metallizzazione DBC con rame legato direttamente del substrato AlN

Metallizzazione DBC con rame legato direttamente del substrato AlN

Metallizzazione DBC con rame legato direttamente del substrato AlN

Metallizzazione DBC con rame legato direttamente del substrato AlN

$5
≥50 Piece/Pieces

contattaci ora

Tipo di pagamento: T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 50 Piece/Pieces
Trasporti: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

descrizione

Caratteristiche del prodotto

Modello: customize

marchio: Ceramica Puwei

Origin: Cina

Sertifikasi: GXLH41023Q10642R0S

Luogo D'origine: Cina

Tipi Di: Ceramica ad alta frequenza

Materiale: Nitruro di alluminio

Substrato DBC In Ceramica Aln: Metallizzazione DBC in rame incollato diretto del substrato ceramico Aln

Confezionamento e consegna

Unità vendibili:	Piece/Pieces
Tipo pacchetto:	I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi
Esempio immagine:

Capacità di fornitura e informazioni aggiuntive

Pacchetto: I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi

produttività: 1000000

Trasporti: Ocean,Air,Express

Luogo di origine: Cina

Supportare: The annual output of ceramic substrate products is 1 million pieces.

Certificati : GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Tipo di pagamento: T/T

Incoterm: FOB,CIF,EXW

Metallizzazione DBC in rame incollato diretto del substrato ceramico Aln

00:17

Substrati DBC di allumina

00:24

Descrizione del prodotto

Rame legato direttamente (DBC) su substrato di nitruro di alluminio: la soluzione termica ed elettrica definitiva

Panoramica del prodotto

I substrati in nitruro di alluminio in rame legato direttamente (DBC) di Puwei rappresentano una svolta nella tecnologia dei circuiti stampati ad alte prestazioni. Progettati per gli ambienti termici ed elettrici più esigenti, combinano l'eccezionale conduttività termica della ceramica AlN (170-230 W/m·K) con la conduttività elettrica e la forza di adesione superiori del rame puro. Questo prodotto è progettato specificamente per affrontare le sfide critiche nei dispositivi di potenza , nei moduli ad alta frequenza e negli imballaggi elettronici avanzati, offrendo affidabilità e prestazioni senza pari per circuiti integrati e componenti microelettronici ad alta potenza .

Perché Puwei DBC AlN è la scelta preferita dagli ingegneri

Gestione termica senza rivali (170-230 W/m·K): allontana attivamente il calore dai componenti microelettronici ad alta potenza , consentendo una maggiore densità di potenza e prevenendo guasti termici nei circuiti integrati .
Eccezionale forza di adesione del rame (>8 N/mm): il processo di incollaggio diretto crea un legame metallurgico permanente che resiste a cicli termici estremi senza delaminazione, garantendo affidabilità a lungo termine per microcircuiti ibridi e microcircuiti ibridi a film spesso .
Prestazioni superiori ad alta frequenza: la bassa perdita dielettrica e la costante dielettrica stabile lo rendono ideale per applicazioni a microonde , circuiti RF e moduli ad alta frequenza , riducendo al minimo la distorsione del segnale nell'infrastruttura 5G.
CTE abbinato ai semiconduttori: il coefficiente di espansione termica (4,5×10⁻⁶/°C) corrisponde strettamente al silicio e all'arseniuro di gallio, riducendo lo stress e aumentando la durata dei chip montati nell'imballaggio dei sensori e nell'imballaggio della microelettronica .
Completa libertà di progettazione e personalizzazione: da modelli di circuiti personalizzati a spessori specifici, forniamo soluzioni su misura per gruppi di raffreddamento termoelettrici , applicazioni optoelettroniche e dispositivi di alimentazione complessi.

DBC Ceramic Substrate Performance Specifications and Comparison Chart

Specifiche prestazionali complete e confronto dei materiali per i substrati DBC AlN.

Specifiche tecniche

I substrati Puwei DBC AlN sono prodotti secondo specifiche precise per garantire risultati coerenti e ad alte prestazioni nella vostra applicazione.

Materiale di base e proprietà chiave

Materiale del substrato: ceramica di nitruro di alluminio (AlN) di elevata purezza.
Conduttività termica: 170 - 230 W/(m·K).
Costante dielettrica (εr): 8,5 - 9,0 a 1 MHz.
Tensione di rottura: > 15 kV/mm.
Resistività del volume: > 10¹⁴ Ω·cm.
Coefficiente di dilatazione termica (CTE): 4,5 × 10⁻⁶/°C (RT-400°C).
Rugosità superficiale (Ra): ≤ 0,4 μm (lucido).

Strato di rame e costruzione

Tipo di rame: rame ad alta conduttività privo di ossigeno ≥99,9%.
Spessore rame: 0,1 mm - 0,6 mm (standard), personalizzabile.
Forza di adesione (Peel Test): > 8 N/mm.
Spessore del substrato standard: 0,25 mm - 1,5 mm.
Dimensioni massime del pannello standard: 150 mm × 150 mm.
Intervallo di temperatura operativa: da -55°C a 850°C.

Tecnologia e vantaggi competitivi

Il processo DBC: creare un legame indissolubile

A differenza dei metodi placcati o stampati, il processo di incollaggio diretto prevede una reazione ad alta temperatura tra rame e AlN in un'atmosfera controllata. Ciò forma un robusto legame eutettico rame-ossigeno che è parte integrante della ceramica, con conseguente eccezionale trasferimento termico e stabilità meccanica per le piastre ceramiche nude utilizzate negli assemblaggi finali.

Principali vantaggi prestazionali rispetto alle alternative

rispetto all'allumina (Al2O3) DBC: conduttività termica 8-10 volte superiore per una dissipazione del calore di gran lunga superiore nei dispositivi di potenza .
rispetto ai substrati metallici isolati (IMS): temperatura operativa più elevata, migliore rigidità dielettrica e prestazioni superiori nei moduli ad alta frequenza e nei componenti a microonde .
rispetto al rame placcato diretto (DPC): strati di rame più spessi per una maggiore capacità di trasporto di corrente e una forza di adesione più forte per moduli termoelettrici affidabili per la generazione di energia elettrica .
rispetto all'ossido di berillio (BeO): offre prestazioni termiche comparabili senza problemi di tossicità, rendendolo un'alternativa più sicura e moderna per l'imballaggio elettronico .

Linee guida per la progettazione e l'integrazione

Analisi termica del sistema: modella i requisiti di dissipazione di potenza utilizzando i nostri dati di conducibilità termica DBC AlN (170-230 W/m·K) per ottimizzare il layout dei dispositivi di potenza .
Progettazione di modelli di circuiti: invia il tuo layout personalizzato per fotolitografia e incisione: supportiamo geometrie complesse per circuiti stampati a film spesso e microcircuiti ibridi .
Collegamento dei componenti: saldare o brasare componenti microelettronici ad alta potenza direttamente sulle superfici in rame utilizzando processi di assemblaggio standard.
Interfaccia termica: montare il substrato DBC sul dissipatore di calore o sulla piastra fredda utilizzando materiali di interfaccia termica appropriati per massimizzare il trasferimento di calore.
Convalida dell'affidabilità: esegui cicli termici (da -55°C a 150°C) e test elettrici per verificare le prestazioni del tuo specifico packaging di sensori o applicazioni a microonde .

Scenari applicativi primari

1. Elettronica di potenza e convertitori

La pietra angolare dei moderni dispositivi di potenza come i moduli IGBT, i convertitori di potenza SiC/GaN e gli azionamenti dei motori. DBC AlN gestisce in modo efficace il calore proveniente dagli interruttori ad alta corrente, consentendo sistemi più piccoli, più efficienti e più affidabili per veicoli elettrici e automazione industriale.

2. Comunicazioni RF e microonde

Essenziale per componenti a microonde , amplificatori di potenza RF (LDMOS, GaN) e moduli ad alta frequenza nelle infrastrutture 5G, radar e comunicazioni satellitari. Le sue proprietà elettriche stabili garantiscono una perdita di segnale e una distorsione minime.

3. Packaging avanzato per microelettronica e optoelettronica

Fornisce una piattaforma ad alte prestazioni per applicazioni optoelettroniche (diodi laser, LED ad alta potenza), packaging di sensori e packaging microelettronico complesso. Funge da elemento isolante critico e diffusore di calore nei moduli multi-chip.

4. Sistemi specializzati di gestione termica

Utilizzato nei gruppi di raffreddamento termoelettrici (dispositivi Peltier) e nei moduli di generazione di energia, dove un efficiente trasferimento di calore attraverso la giunzione è fondamentale per prestazioni e longevità.

5. Aerospaziale e difesa ad alta affidabilità

Resiste a cicli termici e vibrazioni estremi, rendendolo adatto per sistemi radar, controlli di volo e gestione dell'energia satellitare dove i componenti ceramici devono funzionare in modo impeccabile.

Valore strategico per le vostre operazioni

Aumenta la densità di potenza del 40-60%: la conduttività termica superiore consente progetti più compatti con una maggiore gestione della potenza, fondamentale per gli imballaggi elettronici di prossima generazione.
Migliora l'affidabilità del sistema: l'adattamento CTE riduce i guasti da stress termico fino al 50%, mentre la forza di adesione >8 N/mm previene la delaminazione durante il ciclo termico.
Semplifica i processi di assemblaggio: la saldabilità diretta alle superfici in rame elimina ulteriori passaggi di metallizzazione, riducendo la complessità della produzione.
Estendere la durata del prodotto: l'inerzia chimica e la robustezza meccanica garantiscono una durata di servizio 5-10 volte più lunga rispetto alle alternative a base di polimeri in ambienti difficili.
Accelera il time-to-market: prototipi personalizzati disponibili in 2-3 settimane per una rapida convalida e iterazione del progetto.

Servizi di personalizzazione e ingegneria OEM/ODM

Puwei è specializzata nella co-progettazione di substrati DBC AlN per soddisfare i vostri precisi requisiti elettrici, termici e meccanici. Supportiamo i prototipi per la produzione in grandi volumi di microcircuiti ibridi a film spesso e assemblaggi complessi.

Parametri personalizzabili

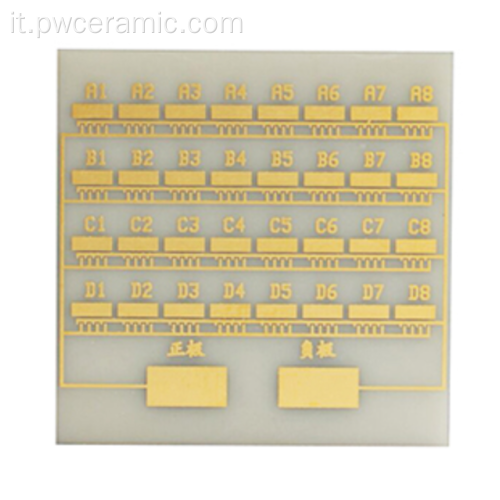

Modello di circuito: fotolitografia e incisione personalizzate per tracce, pad e geometrie precise, ideali per circuiti RF e componenti a microonde .
Dimensioni e forma: dimensioni, contorni e ritagli non standard disponibili per pannelli fino a 150 mm.
Struttura a strati: costruzioni DBC a lato singolo, doppio o multistrato per componenti microelettronici ad alta potenza .
Finitura superficiale: oro per immersione (ENIG), argento, nichel o rame nudo per saldatura/brasatura in gruppi di raffreddamento termoelettrici .
Integrazione: può essere combinato con altri componenti ceramici Puwei come dischi AlN forati con precisione o substrati ceramici di allumina per soluzioni ibride.

Processo di produzione e garanzia di qualità

La nostra produzione controllata verticalmente garantisce che ogni substrato soddisfi i più elevati standard di qualità e coerenza per le applicazioni di circuiti integrati e dispositivi di potenza .

Approvvigionamento e ispezione dei materiali: certificazione di polvere AlN di elevata purezza e foglio di rame privo di ossigeno.
Fabbricazione di substrati ceramici: formatura di precisione e sinterizzazione ad alta temperatura per ottenere densità e proprietà ottimali, producendo piastre ceramiche nude di qualità eccezionale.
Incollaggio diretto: incollaggio in forno ad atmosfera controllata per creare l'interfaccia permanente rame-ceramica.
Modellazione di precisione: fotolitografia e incisione avanzate per definire modelli di circuiti per circuiti stampati a film spesso e microcircuiti ibridi .
Ispezione finale rigorosa: test elettrico al 100%, forza di adesione (test di pelatura), verifica dimensionale e ispezione visiva al microscopio.

Certificazioni, conformità e affidabilità

Puwei Ceramic si impegna a rispettare gli standard ambientali e di qualità globali, fornendo un componente affidabile e conforme per i mercati di tutto il mondo.

Gestione della qualità: produzione certificata ISO 9001:2015.
Conformità ambientale: pienamente conforme alle direttive RoHS e REACH: sicuro per la distribuzione globale.
Sicurezza dei materiali: alternativa non tossica e sicura alla ceramica BeO.
Test di affidabilità: sono disponibili protocolli standard di test di cicli termici, umidità e alta tensione per convalidare le prestazioni per la specifica applicazione di circuito integrato o packaging di sensori .
