Substrato rivestito di rame in ceramica di allumina

Substrato rivestito di rame in ceramica di allumina

$2
≥50 Piece/Pieces

contattaci ora

Tipo di pagamento: T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 50 Piece/Pieces
Trasporti: Ocean,Air,Express
Porta: Shanghai,Beijing,Xi’an

descrizione

Caratteristiche del prodotto

marchio: Ceramica Puwei

Luogo D'origine: Cina

Tipi Di: Ceramica ad alta frequenza

Substrato AMB: Substrato rivestito di rame in ceramica di allumina

Confezionamento e consegna

Unità vendibili:	Piece/Pieces
Tipo pacchetto:	I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi
Esempio immagine:

Capacità di fornitura e informazioni aggiuntive

Pacchetto: I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi

produttività: 1000000

Trasporti: Ocean,Air,Express

Luogo di origine: Cina

Supportare: The annual output of ceramic substrate products is 1 million pieces.

Certificati : GXLH41023Q10642R0S

Porta: Shanghai,Beijing,Xi’an

Tipo di pagamento: T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Substrato rivestito in rame AMB in ceramica di allumina

Panoramica del prodotto

Il substrato rivestito in rame AMB in ceramica di allumina di Puwei Ceramic rappresenta l'equilibrio ottimale tra prestazioni e convenienza nelle soluzioni di imballaggio elettronico avanzate. Essendo uno dei materiali di substrato più utilizzati nel processo AMB, i substrati ceramici di allumina offrono eccezionale affidabilità e versatilità per un'ampia gamma di applicazioni di elettronica di potenza.

Vantaggi prestazionali principali

Eccezionale resistenza meccanica: elevata resistenza e durezza sopportano notevoli sollecitazioni meccaniche e carichi di impatto
Stabilità termica superiore: eccellente resistenza alle alte temperature e resistenza alla corrosione per un funzionamento stabile a lungo termine
Isolamento elettrico affidabile: eccezionale resistenza all'usura e proprietà di isolamento per la protezione del circuito
Soluzione economicamente vantaggiosa: rapporto costi-prestazioni ottimale con processi di produzione maturi
Affidabilità comprovata: ampia convalida del settore in applicazioni impegnative

I nostri substrati ceramici di allumina sono progettati per fornire la base ideale per applicazioni di imballaggio elettronico e microelettronico , combinando prestazioni comprovate con redditività economica. La tecnologia di produzione matura garantisce qualità costante e prestazioni affidabili in diverse condizioni operative.

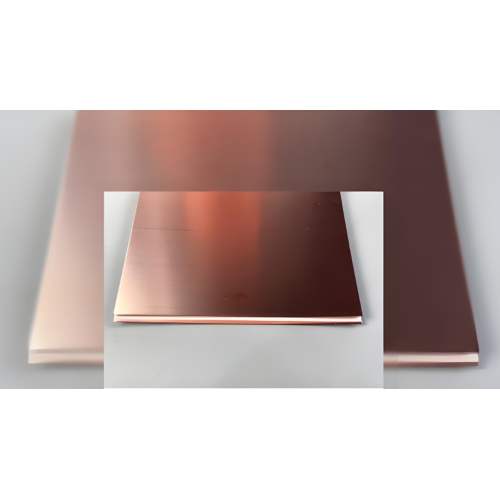

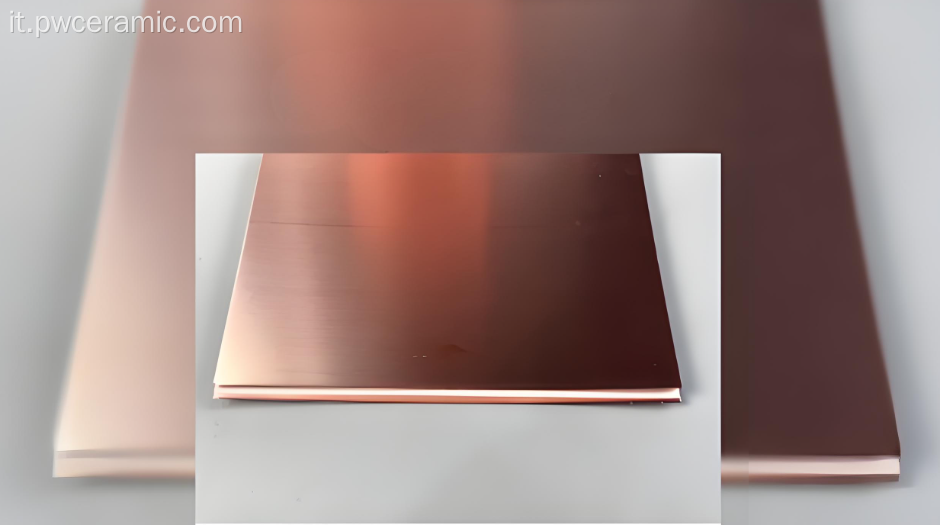

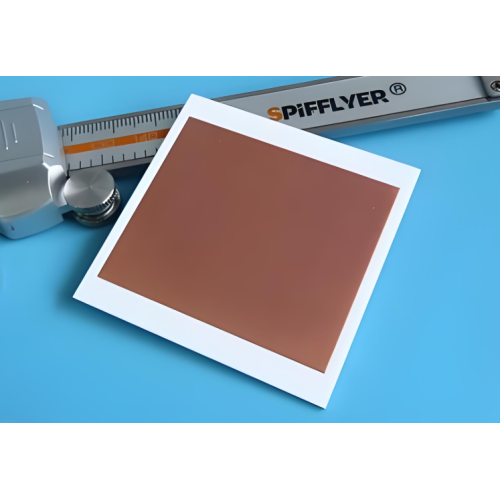

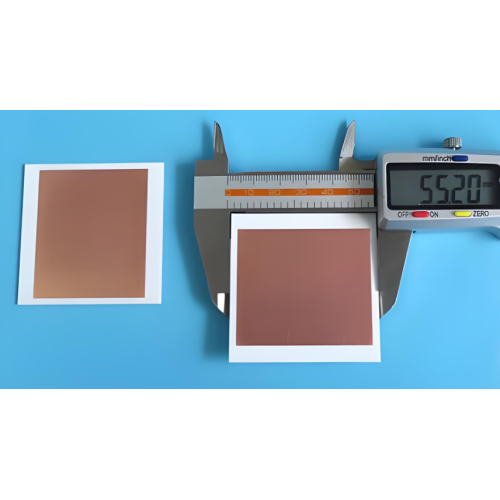

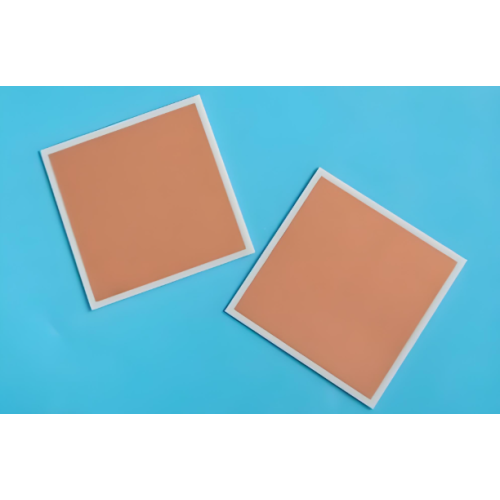

Documentazione visiva del prodotto

High-performance AMB Alumina Ceramic Substrate for power electronics

Substrato ceramico di allumina AMB Premium - Progettato per garantire affidabilità ed efficienza dei costi nelle applicazioni elettroniche

Specifiche tecniche

Proprietà dei materiali

Materiale di base: ceramica di ossido di alluminio di elevata purezza (Al₂O₃).
Materiale di rivestimento: rame ad alta conduttività privo di ossigeno
Conduttività termica: 20-30 W/m·K ottimale per applicazioni di potenza standard
Resistenza alla flessione: >300 MPa per la durabilità meccanica
Coefficiente di dilatazione termica: 6,5-8,0 ppm/°C
Rigidità dielettrica: >10 kV/mm per un isolamento elettrico affidabile
Resistenza alla pelatura: >60 N/cm per un robusto legame rame-ceramica

Dimensioni e tolleranze standard

Spessore ceramica: intervallo standard 0,25 mm-1,5 mm
Spessore del rame: 0,1 mm-0,6 mm personalizzabile
Dimensioni massime: capacità di grande formato 240 mm × 280 mm
Planarità superficiale: <15μm/cm
Opzioni di finitura superficiale: Stagno per immersione, OSP, Ni/Au, ENIG

Caratteristiche e vantaggi del prodotto

Eccezionale resistenza meccanica e durezza

I substrati ceramici di allumina dimostrano notevole resistenza e durezza, in grado di resistere a notevoli sollecitazioni meccaniche e carichi di impatto senza danni. Questa robustezza meccanica li rende ideali per applicazioni che richiedono elementi isolanti durevoli in ambienti difficili.

Resistenza superiore alle alte temperature e alla corrosione

L'eccellente resistenza alle alte temperature e agli ambienti corrosivi garantisce un funzionamento stabile a lungo termine anche in condizioni difficili. Questa stabilità termica è fondamentale per prestazioni affidabili nei dispositivi di potenza e nelle applicazioni industriali.

Eccezionale resistenza all'usura e isolamento elettrico

La combinazione di eccezionale resistenza all'usura e proprietà affidabili di isolamento elettrico fornisce una protezione completa per i componenti del circuito. Questa doppia funzionalità rende i substrati di allumina ideali per circuiti integrati e applicazioni elettroniche sensibili.

Rapporto costi-prestazioni ottimale

Essendo substrati ceramici facilmente disponibili ed economici, l'allumina offre la migliore proposta di valore nel processo AMB. Le tecniche di produzione mature e ben sviluppate garantiscono una qualità costante pur mantenendo prezzi competitivi per i componenti microelettronici ad alta potenza .

Vantaggi della tecnologia AMB avanzata

Il processo di brasatura attiva dei metalli crea legami metallurgici superiori tra gli strati di ceramica di allumina e rame, con conseguente miglioramento delle prestazioni del ciclo termico e affidabilità a lungo termine rispetto ai metodi di legame tradizionali. Questo approccio produttivo avanzato garantisce prestazioni ottimali nelle applicazioni più esigenti di imballaggio elettronico , pur mantenendo il rapporto costo-efficacia.

Linee guida per l'implementazione e l'integrazione

Analisi dei requisiti dell'applicazione
Valuta i tuoi specifici requisiti energetici e termici per determinare se i substrati AMB in allumina soddisfano i tuoi obiettivi in termini di prestazioni e costi per le applicazioni di microelettronica .
Progettazione termica ed elettrica
Utilizza i dati sulle proprietà dei materiali per la simulazione e l'ottimizzazione del sistema, assicurando che la progettazione del substrato soddisfi i requisiti di gestione termica e prestazioni elettriche.
Progettazione di substrati personalizzati
Fornisci il layout del tuo circuito e le specifiche per la fabbricazione di substrati personalizzati, sfruttando la nostra esperienza nella produzione di substrati in ceramica di allumina .
Sviluppo e test del prototipo
Realizza campioni di validazione per test completi in condizioni operative simulate per verificare prestazioni e affidabilità.
Ottimizzazione del processo di assemblaggio
Adattare le procedure di assemblaggio per sfruttare le caratteristiche specifiche dei substrati AMB in allumina, garantendo una gestione termica e un'integrità meccanica ottimali.
Convalida delle prestazioni
Condurre test elettrici, termici e meccanici approfonditi per verificare che il substrato soddisfi gli standard di settore e i requisiti specifici dell'applicazione.
Aumento della produzione in volumi
Transizione alla produzione di massa con i nostri consolidati sistemi di garanzia della qualità, garantendo prestazioni costanti in tutti i lotti di produzione.

Scenari applicativi

Sistemi di illuminazione a LED

Ampiamente adottato nei dispositivi di dissipazione del calore LED di potenza medio-bassa, dove il rapporto ottimale costo-prestazioni dei substrati di allumina fornisce un'eccellente gestione termica pur mantenendo la fattibilità economica per la produzione di volumi elevati.

Moduli di potenza per l'elettronica di consumo

Essenziale per la conversione e la gestione dell'energia nei dispositivi elettronici di consumo, dove affidabilità, convenienza e prestazioni comprovate sono requisiti critici per le applicazioni del mercato di massa.

Sistemi di controllo industriale

Fondamentale per l'automazione industriale, gli azionamenti di motori e i sistemi di controllo che richiedono una solida gestione termica, isolamento elettrico e durata meccanica in ambienti di produzione esigenti.

Elettronica automobilistica

Sempre più adottato nei sistemi di alimentazione automobilistici, nella gestione delle batterie e nelle unità di controllo elettroniche dove l'affidabilità e l'ottimizzazione dei costi sono considerazioni altrettanto importanti.

Sistemi di energia rinnovabile

Applicato negli inverter solari, nei convertitori di energia eolica e nei sistemi di accumulo dell'energia in cui l'equilibrio tra prestazioni, affidabilità ed efficienza dei costi determina un'economia di sistema ottimale.

Tendenze di sviluppo futuro

Con il continuo progresso dei moduli a semiconduttore di potenza, i requisiti per i substrati di dissipazione del calore sono sempre più esigenti. I substrati ceramici di allumina mantengono un valore applicativo significativo nel processo AMB, in particolare nelle applicazioni sensibili ai costi in cui prestazioni ed economia devono essere bilanciate.

Campi di applicazione in espansione

Mentre la tecnologia di processo AMB continua a svilupparsi e migliorare, le applicazioni per i substrati ceramici di allumina si stanno espandendo nelle ferrovie ad alta velocità, nella generazione di energia eolica, nei sistemi automobilistici, nel settore aerospaziale, nel trasporto ferroviario e nelle reti elettriche industriali. La comprovata affidabilità e i vantaggi in termini di costi posizionano l’allumina come il substrato preferito per numerose applicazioni emergenti.

Evoluzione tecnologica

I continui miglioramenti nelle formulazioni ceramiche di allumina e nelle tecniche di lavorazione AMB continuano a migliorare le caratteristiche prestazionali, estendendo l'applicabilità dei substrati di allumina ad ambienti sempre più esigenti pur mantenendo i loro fondamentali vantaggi in termini di costi.

Vantaggi per il cliente e proposta di valore

Affidabilità comprovata: un'ampia convalida del settore e processi di produzione maturi garantiscono prestazioni costanti
Ottimizzazione dei costi: equilibrio ottimale tra prestazioni ed economia per prezzi competitivi dei prodotti
Flessibilità di progettazione: dimensioni e configurazioni personalizzabili per soddisfare requisiti applicativi specifici
Stabilità della catena di fornitura: materiali prontamente disponibili e una produzione consolidata garantiscono una fornitura affidabile
Supporto tecnico: accesso alla vasta esperienza di Puwei nei prodotti ceramici elettronici e nell'ingegneria delle applicazioni
Time-to-Market ridotto: la tecnologia matura e i processi di produzione accelerano i cicli di sviluppo del prodotto

Processo produttivo e garanzia della qualità

Selezione delle materie prime
Selezione accurata di polvere di allumina di elevata purezza con proprietà elettriche e meccaniche verificate per prestazioni costanti.
Formatura della ceramica
Formatura di precisione di corpi verdi ceramici utilizzando tecniche avanzate per ottenere densità e microstruttura ottimali.
Sinterizzazione ad alta temperatura
Processo di sinterizzazione controllata per sviluppare la microstruttura ceramica ottimale per resistenza, proprietà termiche e caratteristiche elettriche.
Preparazione della superficie
Levigatura e lucidatura di precisione per ottenere specifiche esatte di spessore, planarità e qualità della superficie.
Brasatura attiva dei metalli
Processo AMB avanzato che utilizza leghe brasanti specializzate per creare forti legami metallurgici tra la ceramica di allumina e gli strati di rame.
Schema di circuiti
Fotolitografia e incisione precise per modelli di circuiti in rame personalizzati con percorsi di corrente e gestione termica ottimali.
Finitura superficiale
Applicazione di finiture protettive e saldabili per garantire processi di assemblaggio affidabili e stabilità delle prestazioni a lungo termine.
Test di qualità
Ispezione completa e test delle prestazioni per verificare che le proprietà elettriche, termiche e meccaniche soddisfino le specifiche.
Imballaggio e consegna
Imballaggio sicuro per evitare danni durante la spedizione e garantire l'integrità del prodotto all'arrivo presso le strutture del cliente.

Certificazioni di Qualità e Conformità

Puwei Ceramic mantiene i più alti standard di qualità attraverso certificazioni internazionali complete che garantiscono componenti affidabili e di livello professionale per i mercati globali:

Certificazione del Sistema di Gestione della Qualità ISO 9001:2015
IATF 16949:2016 Standard di gestione della qualità automobilistica
Conformità RoHS per la sicurezza ambientale
Certificazione REACH per la gestione delle sostanze chimiche
Riconoscimento UL per gli standard di sicurezza
Certificazioni di qualità specifiche del settore per applicazioni elettroniche

Opzioni di personalizzazione e servizi OEM/ODM

Offriamo servizi di personalizzazione completi per soddisfare le vostre specifiche esigenze applicative nel confezionamento elettronico e nell'elettronica di potenza, fornendo soluzioni su misura che bilanciano prestazioni ed efficienza dei costi.

Funzionalità di personalizzazione

Dimensioni e geometria: dimensioni e forme personalizzate per soddisfare i progetti specifici dei moduli e i requisiti del fattore di forma
Ottimizzazione dello spessore: spessore della ceramica da 0,2 mm a 2,0 mm per soddisfare esigenze elettriche e meccaniche specifiche
Progettazione del modello di circuito: modello di rame personalizzato ottimizzato per i percorsi di corrente specifici e i requisiti di gestione termica
Finiture superficiali: varie opzioni di placcatura tra cui Ni/Au, stagno a immersione, OSP ed ENIG per una migliore saldabilità e protezione
Ottimizzazione specifica per l'applicazione: formulazioni di materiali e parametri di lavorazione su misura per il vostro ambiente operativo specifico

Soluzioni ceramiche complete

In qualità di specialisti in materiali ceramici avanzati, offriamo una gamma completa di soluzioni tra cui ceramica di allumina, ceramica di nitruro di alluminio, ceramica di carburo di silicio, ceramica di nitruro di silicio e materiali di metallizzazione ceramica. La nostra esperienza nella ceramica metallizzata ci consente di fornire soluzioni innovative che offrono prestazioni ottimali e vantaggi in termini di costi per le vostre esigenze specifiche, sia che abbiate bisogno di stabilità alle alte temperature, maggiore resistenza meccanica, isolamento elettrico affidabile o resistenza alla corrosione.
