Disco ceramico in nitruro di alluminio lucidato a specchio su entrambi i lati

Disco ceramico in nitruro di alluminio lucidato a specchio su entrambi i lati

$2
≥50 Piece/Pieces

contattaci ora

Tipo di pagamento: T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 50 Piece/Pieces
Trasporti: Ocean,Air,Express

descrizione

Caratteristiche del prodotto

marchio: Ceramica Puwei

Origin: Cina

Sertifikasi: GXLH41023Q10642R0S

Luogo D'origine: Cina

Tipi Di: Ceramica piezoelettrica, Ceramica isolante, Ceramica elettrotermica, Ceramica ad alta frequenza, Ceramica dielettrica

Materiale: Nitruro di alluminio

Polished AlN Ceramic Disc: Double Sided Polished Mirror Aluminum Nitride Ceramic Disc

Confezionamento e consegna

Unità vendibili:	Piece/Pieces
Tipo pacchetto:	I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi
Esempio immagine:

Capacità di fornitura e informazioni aggiuntive

Pacchetto: I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi

produttività: 1000000

Trasporti: Ocean,Air,Express

Luogo di origine: Cina

Supportare: The annual output of ceramic substrate products is 1 million pieces.

Certificati : GXLH41023Q10642R0S

Tipo di pagamento: T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

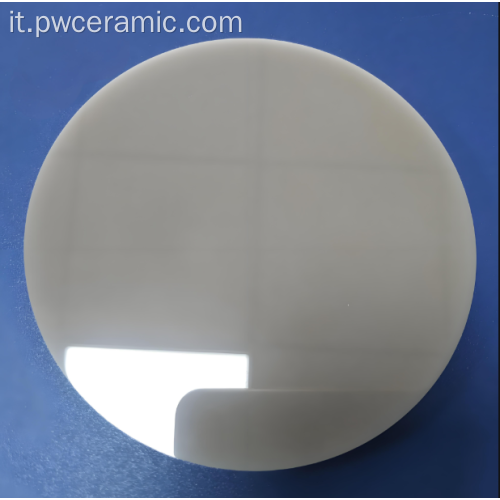

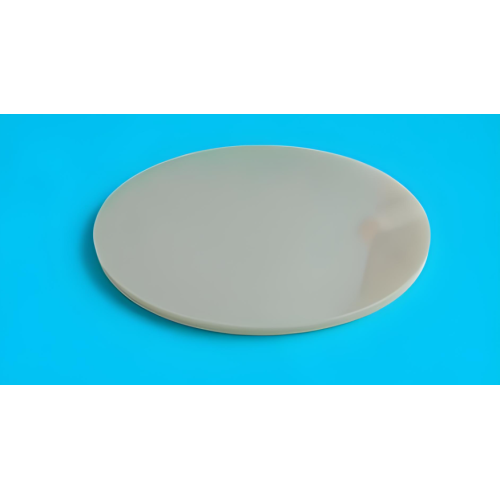

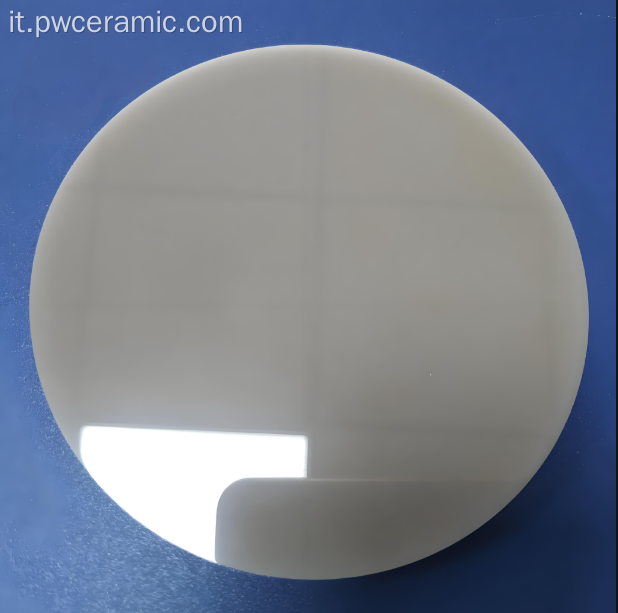

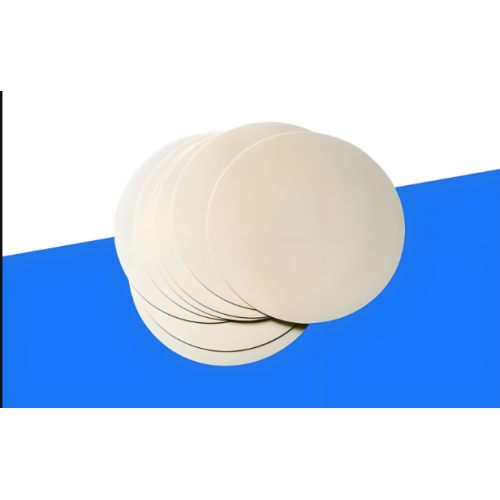

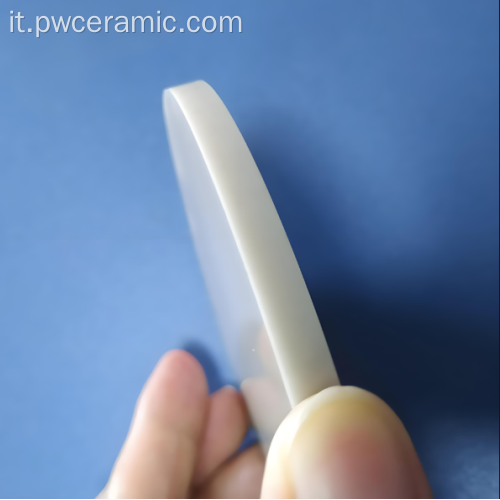

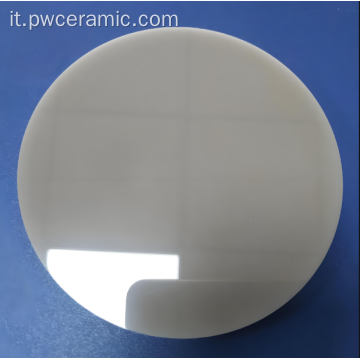

Disco ceramico in nitruro di alluminio lucidato a specchio su entrambi i lati: superficie di grado ottico e massimo controllo termico

Panoramica del prodotto

Double Sided Polished Mirror Aluminum Nitride Ceramic Disc

Il disco ceramico in nitruro di alluminio a specchio lucido su entrambi i lati di Puwei Ceramic rappresenta l'apice della tecnologia di finitura superficiale ceramica. Questo prodotto ceramico ad alte prestazioni combina eccezionali capacità di gestione termica con una qualità superficiale di livello ottico, rendendolo ideale per applicazioni di imballaggio elettronico e microelettronica che richiedono sia una dissipazione del calore superiore che proprietà ottiche precise.

La lucidatura a specchio su entrambi i lati raggiunge valori di rugosità superficiale inferiori a 0,1μm Ra, creando superfici eccezionalmente lisce che migliorano le caratteristiche di riflessione e trasmissione della luce. In qualità di specialista in substrati in nitruro di alluminio e ceramica metallizzata , Puwei offre una qualità senza pari in componenti ceramici avanzati per applicazioni tecnologiche esigenti.

Specifiche tecniche

Performance parameter table of aluminum nitride ceramic disc

Proprietà del materiale e della superficie

Conduttività termica: 170–200 W/m·K
Rugosità superficiale (entrambi i lati): ≤0,1 μm Ra
Planarità: ≤10 μm/pollice
Parallelismo: ≤15 μm
Costante dielettrica: 8,9 a 1 MHz
Rigidità dielettrica: 15–20 kV/mm

Proprietà meccaniche

Resistenza alla flessione: 300–400 MPa
Resistenza alla compressione: 2000–2500 MPa
Modulo di Young: 310–330 GPa
Durezza: 1200–1400 HV
Densità: ≥3,28 g/cm³

Proprietà termiche

CET (RT–400°C): 4,5×10⁻⁶/°C
Temperatura operativa massima: 1800°C (inerte)
Resistenza allo Shock Termico: ΔT > 500°C

Caratteristiche e vantaggi del prodotto

Finitura superficiale di grado ottico

La lucidatura a specchio su entrambi i lati raggiunge una ruvidità superficiale inferiore a 0,1μm Ra, fornendo un'eccezionale riflettività e una dispersione della luce minima. Ideale per applicazioni che coinvolgono sistemi laser, sensori ottici e circuiti ad alta frequenza in applicazioni a microonde .

Gestione termica superiore

La conduttività termica di 170–200 W/m·K offre eccezionali capacità di dissipazione del calore pur mantenendo una perfetta planarità della superficie, completando la nostra gamma di soluzioni di substrato ceramico DBC per dispositivi di potenza .

Eccellente isolamento elettrico

L'elevata rigidità dielettrica (15–20 kV/mm) e la resistività di volume (>10¹⁴ Ω·cm) garantiscono un isolamento elettrico affidabile nelle applicazioni ad alta tensione e alta frequenza, essenziale per gli elementi isolanti nell'elettronica moderna.

Stabilità meccanica eccezionale

L'elevata resistenza alla flessione (300–400 MPa) e la resistenza allo shock termico (ΔT > 500°C) mantengono la stabilità dimensionale in condizioni di cicli termici estremi.

Inerzia chimica

Resistente alla maggior parte degli acidi, alcali e gas corrosivi, garantisce affidabilità a lungo termine in ambienti chimici difficili e applicazioni di lavorazione al plasma.

Controllo dimensionale di precisione

Tolleranze strette sulla planarità (≤10 μm/pollice) e sul parallelismo (≤15 μm) garantiscono prestazioni costanti nelle applicazioni di assemblaggio di precisione, come l'imballaggio dei sensori .

Linee guida per una corretta gestione e installazione

Pulizia e preparazione della superficie: pulire entrambe le superfici lucidate utilizzando alcool isopropilico e salviette prive di pelucchi in un ambiente di camera bianca.
Precauzioni per la manipolazione: utilizzare guanti puliti e strumenti di aspirazione con aspirazione per evitare impronte digitali e danni alla superficie.
Montaggio e assemblaggio: utilizzare materiali di interfaccia termica adeguati e garantire una distribuzione uniforme della pressione.
Integrazione della gestione termica: integrazione con i sistemi di raffreddamento considerando il percorso termico migliorato.
Allineamento ottico: utilizzare dispositivi di allineamento di precisione per applicazioni ottiche.
Verifica delle prestazioni: verifica delle prestazioni termiche, dell'isolamento elettrico e delle proprietà ottiche.

Scenari applicativi

Produzione di elettronica e semiconduttori di alta precisione

Funge da substrati premium per componenti elettronici di alta precisione. La combinazione di eccellente dissipazione del calore, isolamento elettrico e superfici lisce a specchio migliora significativamente le prestazioni dei componenti nei circuiti RF/microonde, amplificatori di potenza e moduli ad alta frequenza . Ideale per circuiti RF e componenti a microonde .

Sistemi ottici avanzati e tecnologia laser

Utilizzato in dispositivi ottici che richiedono superfici ultra lisce per un'interazione precisa della luce. Le applicazioni includono supporti per diodi laser, piattaforme di sensori ottici, diffusori di calore LED e superfici di montaggio ottico di precisione in cui la gestione termica e la qualità della superficie sono fondamentali per le applicazioni optoelettroniche .

Elettronica di potenza e gestione termica

Componenti integrali nei gruppi di substrato ceramico AMB e nei moduli elettronici di potenza. Le superfici con finitura a specchio migliorano l'efficienza dell'interfaccia termica fornendo allo stesso tempo isolamento elettrico per IGBT, convertitori di potenza e dispositivi di commutazione ad alta corrente: ideali per dispositivi di potenza e componenti microelettronici ad alta potenza .

Attrezzature per ricerca e laboratorio

Ideale per sistemi ad altissimo vuoto, strumenti scientifici e apparecchiature di ricerca in cui sono richiesti finitura superficiale, stabilità termica e isolamento elettrico eccezionali in ambienti sperimentali difficili. Utilizzati anche come WAFER IN NITRURO DI ALLUMINIO per ricerca e sviluppo.

Sistemi aerospaziali e di difesa

Utilizzato nei sistemi radar, nell'avionica e nell'elettronica militare dove l'affidabilità in condizioni estreme, una gestione termica precisa e proprietà dielettriche stabili sono essenziali per applicazioni mission-critical. Comunemente specificate come piastre in ceramica nuda per l'assemblaggio di circuiti integrati.

Vantaggi per i clienti

Prestazioni ottiche migliorate: le superfici con finitura a specchio riducono al minimo la dispersione della luce e migliorano la riflettività.
Efficienza dell'interfaccia termica migliorata: le superfici ultra lisce garantiscono un contatto ottimale con i dissipatori di calore.
Maggiore affidabilità del prodotto: l'eccezionale stabilità termica e meccanica prolunga la durata dei componenti.
Costi di assemblaggio ridotti: il controllo dimensionale di precisione riduce al minimo la necessità di ulteriori operazioni di finitura.
Flessibilità di progettazione: compatibile con varie tecniche di incollaggio e metallizzazione (film spesso, film sottile).
Vantaggio competitivo: caratteristiche prestazionali superiori forniscono differenziazione sul mercato.

Certificazioni e Conformità

Puwei Ceramic mantiene i più alti standard di qualità con il numero di certificazione: GXLH41023Q10642R0S . Il nostro impianto di produzione opera secondo rigorosi protocolli di controllo qualità, tra cui la certificazione ISO 9001:2015, RoHS e conformità REACH per la sicurezza ambientale.

I test completi includono ispezione visiva al 100%, misurazione della rugosità superficiale, verifica della planarità con interferometri ottici, test di conduttività termica secondo ASTM E1461 e verifica della rigidità dielettrica secondo gli standard IEC 60243.

Opzioni di personalizzazione

Puwei Ceramic è specializzata in servizi OEM e ODM per dischi ceramici in nitruro di alluminio lucidato su entrambi i lati su misura per requisiti specifici nel confezionamento di sensori e applicazioni elettroniche avanzate.

Intervallo di spessore: da 0,2 mm a 2,00 mm con stretto controllo di tolleranza
Diametro e dimensioni: formati personalizzati compresi substrati di grande formato fino a 240×280×1 mm
Finitura superficiale: vari livelli di lucidatura, da specchio standard a super lucidatura (Ra <0,05μm)
Tolleranze dimensionali: pacchetti di tolleranze personalizzate per applicazioni critiche
Metallizzazione: rivestimenti metallici personalizzati per brasatura, saldatura o unione di fili, ideali per circuiti stampati a film spesso e microcircuiti ibridi a film spesso
Trattamento dei bordi: varie opzioni di finitura dei bordi tra cui smussatura e arrotondamento

⚙️ Parte del portafoglio ceramico avanzato di Puwei: imballaggi microelettronici , microcircuiti ibridi , piastre per moduli semiconduttori termoelettrici , COMPONENTI CERAMICI , elementi resistori a film , resistori a film spesso , substrato ceramico di allumina (Al2O3) e altro ancora.
