Substrati Isolanti Ceramici per Moduli Termoelettrici
Panoramica del prodotto: il fondamento delle prestazioni termoelettriche

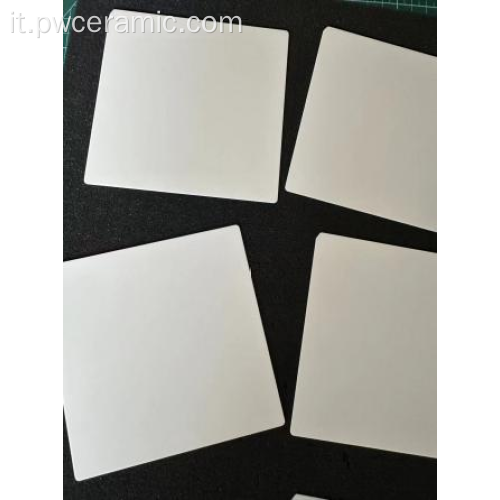

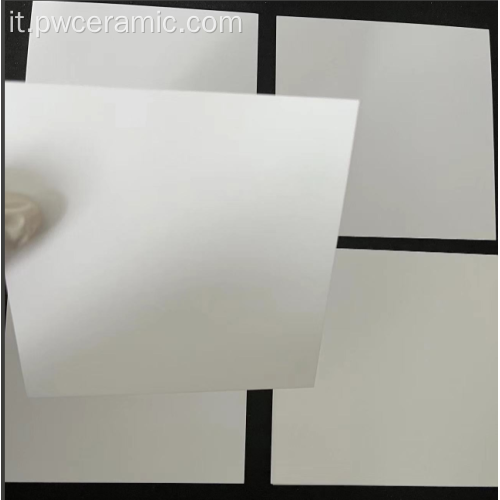

Puwei Ceramic è specializzata in substrati isolanti ceramici ad alte prestazioni progettati come base fondamentale per moduli termoelettrici affidabili ed efficienti. Progettato per applicazioni che vanno dal raffreddamento di precisione al recupero del calore di scarto industriale, il nostro substrato ceramico di allumina (Al2O3) fornisce l'isolamento elettrico, il percorso termico e il supporto meccanico essenziali necessari per gruppi di raffreddamento termoelettrici e sistemi di generazione di energia ottimali. Questo substrato funge da robusto elemento isolante e da piastra di base strutturale, garantendo stabilità e prestazioni a lungo termine per i moduli che operano sull'effetto Peltier . Essendo un componente ceramico centrale, consente il funzionamento affidabile di moduli termoelettrici per la generazione di energia elettrica e soluzioni di raffreddamento a stato solido.
Substrati di allumina realizzati con precisione, pronti per l'incollaggio di elementi termoelettrici.
Vantaggi principali per le applicazioni termoelettriche
- Isolamento elettrico superiore: una resistività di volume superiore a 10¹⁴ Ω·cm garantisce un isolamento completo tra le coppie termoelettriche, prevenendo perdite di corrente e cortocircuiti che degradano l'efficienza del modulo negli imballaggi elettronici e microelettronici .
- Conduttività termica ottimizzata: con una conduttività termica di 20-30 W/m·K, il substrato trasferisce in modo efficiente il calore da e verso gli elementi termoelettrici, mantenendo il gradiente di temperatura critico per un'efficace conversione dell'energia nei moduli termoelettrici per la generazione di energia elettrica .
- Coefficiente di espansione termica (CTE): il CTE di 7,2-8,4 × 10⁻⁶/°C è progettato per adattarsi perfettamente ai comuni materiali semiconduttori termoelettrici (come il tellururo di bismuto), riducendo al minimo lo stress interfacciale e prevenendo la delaminazione durante i cicli termici, fondamentale per l'affidabilità dei dispositivi di potenza .
- Eccezionale resistenza meccanica: l'elevata resistenza alla flessione (>300 MPa) fornisce una piattaforma rigida e durevole che protegge i fragili elementi termoelettrici da shock meccanici e vibrazioni, garantendo l'integrità del modulo in ambienti impegnativi come i sistemi automobilistici e industriali.
Specifiche tecniche
Materiale e caratteristiche fisiche: Materiale: ossido di alluminio ad elevata purezza (Al₂O₃) · Purezza: dal 95% al 99,6% · Densità: 3,9-4,0 g/cm³ · Rugosità superficiale: Ra < 0,5 μm.
Proprietà elettriche: Rigidità dielettrica: >10 kV/mm · Resistività di volume: >10¹⁴ Ω·cm · Costante dielettrica: 9,0-10,5.
Proprietà termiche: Conducibilità termica: 20-30 W/m·K · Temperatura di funzionamento: da -50°C a 1600°C · Espansione termica: 7,2-8,4 × 10⁻⁶/°C.
Proprietà meccaniche: Resistenza alla flessione: >300 MPa · Resistenza alla compressione: >2000 MPa.
Applicazioni chiave e casi d'uso
I nostri substrati consentono prestazioni affidabili in diverse applicazioni termoelettriche:
- Controllo di precisione della temperatura: presente nei gruppi di raffreddamento termoelettrici per dispositivi medici, apparecchiature di laboratorio e imballaggi di sensori , dove è richiesto un raffreddamento stabile e privo di vibrazioni.
- Raccolta di energia industriale e automobilistica: utilizzata in moduli che convertono il calore di scarto proveniente dai sistemi di scarico o dai processi industriali in elettricità, funzionando come robusti moduli termoelettrici per la generazione di energia elettrica .
- Gestione termica dell'elettronica di consumo: integrata in dispositivi di raffreddamento compatti per CPU ad alte prestazioni, diodi laser e apparecchiature di telecomunicazione, dove lo spazio è limitato e l'affidabilità è fondamentale: ideale per moduli ad alta frequenza e applicazioni optoelettroniche .
- Sistemi di raffreddamento/riscaldamento specializzati: impiegati in pirometri elettronici a termocoppia basati sull'effetto Peltier e in unità di refrigerazione specializzate che richiedono un controllo affidabile della temperatura a stato solido.
Guida all'implementazione: dal substrato al modulo funzionale
- Design e specifiche: determina le dimensioni del substrato, lo spessore e la purezza dell'allumina (96% per il rapporto costo-efficacia, 99,6% per le massime prestazioni) in base ai requisiti di tensione, corrente e carico termico del modulo.
- Metallizzazione e modellazione: applicare modelli di elettrodi conduttivi sul substrato. Puwei può fornire questo servizio utilizzando tecniche di circuito stampato a film spesso (serigrafia) o deposizione di film sottile per creare i collegamenti elettrici necessari per le coppie termoelettriche.
- Collegamento di elementi termoelettrici: collega con precisione il tellururo di bismuto o altri pellet di semiconduttori ai cuscinetti metallizzati utilizzando saldatura, resina epossidica conduttiva o collegamento in fase liquida transitoria per un contatto termico ed elettrico ottimale.
- Assemblaggio e incapsulamento del modulo: completare l'assemblaggio con il secondo substrato, stabilire collegamenti elettrici in serie e applicare rivestimenti protettivi o composti di impregnazione per garantire la protezione ambientale e la stabilità meccanica.
- Test delle prestazioni: convalida dei parametri chiave del modulo completato: differenziale di temperatura massimo (ΔTmax), capacità massima di pompaggio del calore (Qmax) e resistenza di isolamento elettrico in condizioni operative.
Processo di produzione e garanzia di qualità
La nostra produzione verticale garantisce qualità e prestazioni costanti:
- Preparazione delle polveri: selezione e macinazione di polvere di allumina ad elevata purezza con distribuzione granulometrica controllata.
- Formatura di precisione: i substrati vengono modellati mediante pressatura a secco o colata su nastro per un controllo uniforme della densità e dello spessore.
- Sinterizzazione ad alta temperatura: cottura in forni a temperature fino a 1600°C per ottenere la massima densità, resistenza e stabilità.
- Lavorazione CNC e finitura superficiale: rettifica e lappatura di precisione per ottenere dimensioni esatte e la planarità superficiale richiesta (Ra <0,5μm) per un'interfaccia termica ottimale.
- Metallizzazione (facoltativa): applicazione di argento, oro o altre paste conduttive in modelli personalizzati tramite serigrafia, essenziale per microcircuiti ibridi a film spesso e integrazione di circuiti RF .
- Ispezione finale rigorosa: verifica dimensionale al 100% e test in batch per le proprietà elettriche e termiche per garantire che ogni substrato soddisfi le specifiche.
Il nostro impianto di produzione è certificato ISO 9001:2015 , implementando un rigoroso controllo statistico del processo (SPC) dalla materia prima al prodotto finito, garantendo coerenza lotto per lotto e conformità agli standard internazionali tra cui RoHS e REACH.
Opzioni di personalizzazione e valore aziendale
Offriamo un'ampia personalizzazione per soddisfare il progetto specifico del vostro modulo termoelettrico:
- Dimensioni e geometria: spessore personalizzato (da 0,2 mm), lunghezza e larghezza. Opzioni per fori, tacche o forme complesse per adattarsi al tuo assemblaggio: ideali per piastre in ceramica nude (DA UTILIZZARE NEL GRUPPO MFG DEL CIRCUITO ELETTRONICO INTEGRATO) .
- Grado del materiale: scelta tra Al₂O₃ standard al 96% o Al₂O₃ al 99,6% ad alte prestazioni per proprietà termiche ed elettriche migliorate, a complemento dei nostri substrati ceramici AlN per applicazioni ad alta potenza.
- Finitura superficiale e metallizzazione: varie finiture superficiali (come cotto, rettificato, lucidato) e servizi di metallizzazione completa con modelli di elettrodi personalizzati, che consentono l'integrazione con progetti di circuiti stampati a film spesso .
Valore per la tua azienda: fornendo un substrato con CTE abbinato e isolamento eccellente, ti aiutiamo a costruire moduli più affidabili con una maggiore efficienza di conversione e una maggiore durata. Ciò si traduce in una riduzione dei guasti sul campo, in un costo totale di proprietà inferiore e in un prodotto più competitivo nei mercati del raffreddamento, del riscaldamento e della raccolta di energia, sia per i circuiti integrati che per i componenti microelettronici ad alta potenza .
