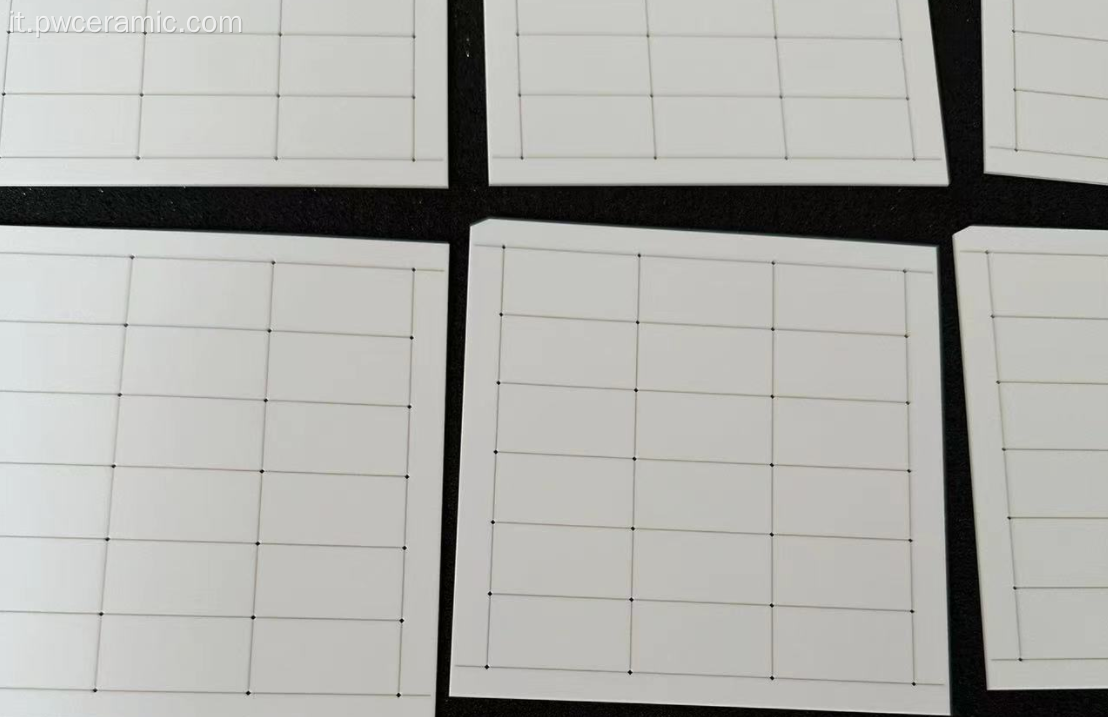

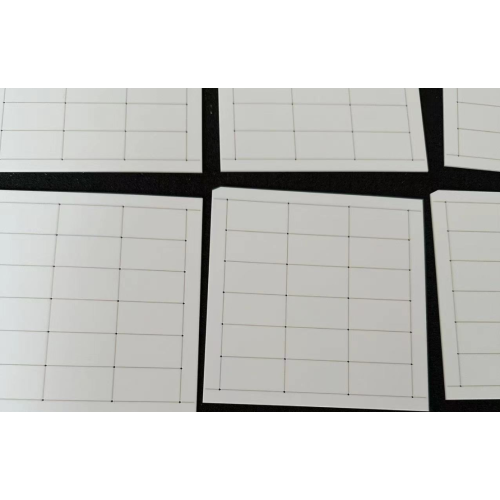

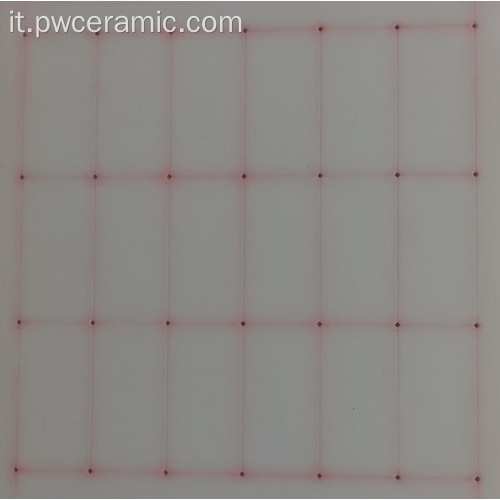

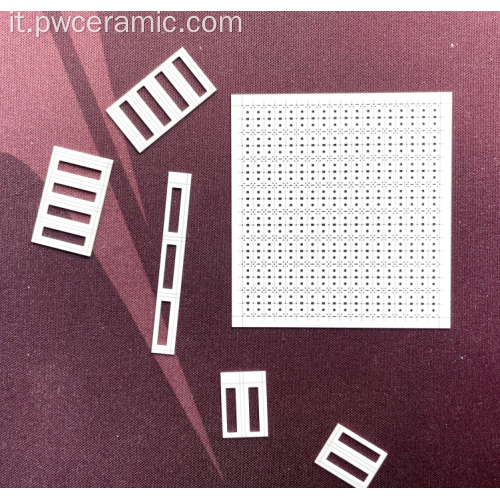

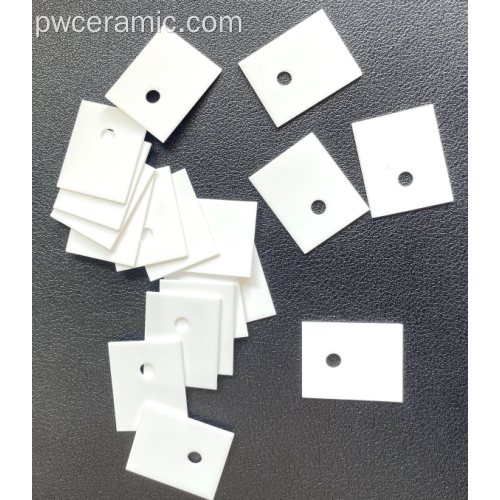

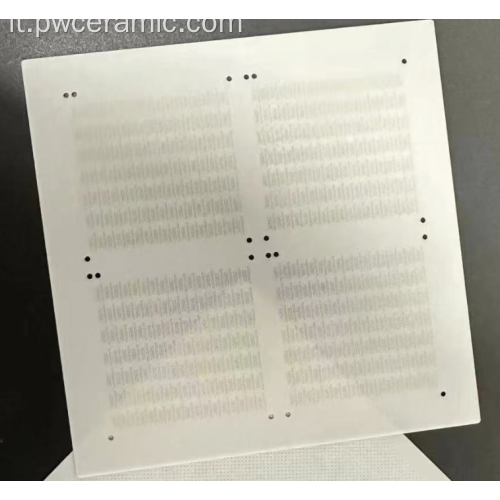

Substrato ceramico di allumina per perforazione laser
Substrato ceramico di allumina per perforazione laser
Substrato ceramico di allumina per perforazione laser
Substrato ceramico di allumina per perforazione laser
Substrato ceramico di allumina per perforazione laser

Substrato ceramico di allumina per perforazione laser

  • $2

    ≥50 Piece/Pieces

contattaci ora
Ombra:
  • Tipo di pagamento: T/T
  • Incoterm: FOB,CIF,EXW
  • Quantità di ordine minimo: 50 Piece/Pieces
  • Trasporti: Ocean,Air,Express
  • Porta: S,h,a
descrizione
Caratteristiche del prodotto

marchio: Ceramica Puwei

Origin: Cina

Sertifikasi: GXLH41023Q10642R0S

Confezionamento e consegna
Unità vendibili: Piece/Pieces
Tipo pacchetto: I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi
Esempio immagine:
Capacità di fornitura e informazioni aggiuntive

Pacchetto: I substrati ceramici sono imballati in cartoni con rivestimenti in plastica per evitare graffi e umidità. I cartoni robusti vengono impilati su pallet, fissati con reggette o pellicola termoretraibile. In questo modo garantisce stabilità, facilità di movi

produttività: 1000000

Trasporti: Ocean,Air,Express

Luogo di origine: Cina

Supportare: The annual output of ceramic substrate products is 1 million pieces.

Certificati : GXLH41023Q10642R0S

Porta: S,h,a

Tipo di pagamento: T/T

Incoterm: FOB,CIF,EXW

Substrato di ceramica di allumina di perforazione
00:58
99,6% di substrato in ceramica di allumina per diodi laser ad alta potenza
00:31
Ceramica di allumina al 96%
00:14
Descrizione del prodotto

Substrato ceramico di allumina per perforazione laser Puwei: abilitazione dell'imballaggio elettronico di nuova generazione

Il substrato ceramico di allumina per perforazione laser di Puwei è una soluzione progettata con precisione per l'esigente mondo degli imballaggi microelettronici avanzati e delle interconnessioni ad alta densità. Utilizzando la microlavorazione laser UV/picosecondo all'avanguardia su Al₂O₃ ad elevata purezza, produciamo substrati con micro-vie ultra precise che consentono l'instradamento di circuiti 3D complessi. Questa tecnologia risponde direttamente alle esigenze critiche del settore in termini di miniaturizzazione dei dispositivi, gestione termica superiore e integrità impeccabile del segnale, rendendola la base ideale per imballaggi elettronici sofisticati e circuiti integrati ad alte prestazioni.

Caratteristiche principali e vantaggi prestazionali

  • Micro-Vias ultraprecisi (±10μm): l'eccezionale precisione dei fori garantisce interconnessioni affidabili e ad alta densità, fondamentali per moduli miniaturizzati ad alta frequenza e circuiti RF avanzati.
  • Integrità superiore del segnale: con una resistività di volume >10¹⁴ Ω·cm, i nostri substrati forniscono un isolamento elettrico affidabile, riducendo al minimo la perdita di segnale nelle applicazioni a microonde più impegnative e nei progetti digitali ad alta velocità.
  • Gestione termica migliorata (15-30 W/m·K): dissipa efficacemente il calore dai componenti microelettronici ad alta potenza . I passaggi possono essere progettati e riempiti strategicamente per fungere da percorsi termici efficienti, migliorando l'affidabilità e la durata del dispositivo.
  • Robusta resistenza meccanica: resiste a stress meccanici, vibrazioni e cicli termici significativi, garantendo prestazioni a lungo termine in ambienti automobilistici, aerospaziali e industriali difficili.
  • Ottimizzato per la metallizzazione: pareti laterali pulite e coniche controllate garantiscono un'adesione eccellente per la successiva metallizzazione, rendendo questi substrati perfetti per microcircuiti ibridi a film spesso affidabili e fori passanti placcati.
Microscopic view of laser-drilled vias in Alumina Ceramic Substrate showing precision and cleanliness

Specifiche tecniche e capacità

I nostri substrati sono prodotti secondo standard rigorosi, garantendo prestazioni costanti per applicazioni ad alta affidabilità.

Proprietà del materiale e della base

  • Materiale: 96% o 99% Al₂O₃ ad alta purezza (allumina)
  • Spessore: 0,25 mm, 0,38 mm, 0,5 mm, 0,635 mm, 1,0 mm (opzioni personalizzate disponibili)
  • Dimensioni del pannello: fino a 150 mm x 150 mm standard (formati più grandi disponibili su richiesta)
  • Resistenza alla flessione: 250 - 400 MPa

Capacità di perforazione laser

  • Diametro passante minimo: 50 μm (Standard), fino a 25 μm (Avanzato)
  • Tolleranza diametro: ±10 μm (standard), ±5 μm (precisione)
  • Proporzioni: fino a 10:1
  • Tecnologia: Laser UV/Picosecondi per zone minime interessate dal calore e ablazione pulita

Proprietà elettriche e termiche

  • Resistività del volume: > 10¹⁴ Ω·cm
  • Costante dielettrica (εr): ~9,7 @ 1 MHz
  • Tensione di rottura: > 15 kV/mm
  • Conduttività termica: 15 - 30 W/(m·K)

Tecnologia avanzata di perforazione laser: il principio della precisione

Puwei utilizza un processo di ablazione "a freddo" con laser UV/picosecondi, che riduce al minimo lo stress termico sul materiale ceramico. Ciò produce vie eccezionalmente pulite e prive di crepe, un fattore critico per l'affidabilità a lungo termine in applicazioni come l'imballaggio dei sensori . Rispetto alla tradizionale foratura meccanica, la nostra tecnologia laser offre distinti vantaggi:

  • Nessuna usura degli strumenti: garantisce una qualità costante e ripetibile su ogni substrato.
  • Libertà geometrica: in grado di creare forme complesse, slot e via con proporzioni elevate non possibili con i metodi meccanici.
  • Prototipazione digitale rapida: accelera i cicli di sviluppo per nuove applicazioni di microelettronica e optoelettronica.

Diversi scenari applicativi

RF e microonde/elettronica ad alta frequenza

Essenziale per componenti a microonde ad alte prestazioni come filtri, accoppiatori e antenne utilizzati nelle infrastrutture 5G/6G, nei sistemi radar e nelle comunicazioni satellitari. I via di precisione garantiscono un'impedenza controllata e percorsi di messa a terra a bassa perdita.

Packaging avanzato per semiconduttori e multi-chip

Fondamentale per il packaging di circuiti integrati 2.5D/3D, System-in-Package (SiP) e Fan-Out Wafer Level Packaging (FOWLP). Fornisce interconnessioni verticali ad alta densità all'interno di interposer ceramici, consentendo un'integrazione eterogenea.

Elettronica di potenza e moduli

Ideale come substrato isolante con vie termiche integrate per dispositivi di potenza IGBT, SiC e GaN. Questi substrati gestiscono in modo efficiente l'intenso calore generato dai die attivi, garantendo un funzionamento stabile dei moduli di potenza.

Microelettronica ibrida e MEMS

Funge da piattaforma fondamentale per microcircuiti ibridi a film spesso e imballaggi MEMS. Consente interconnessioni affidabili e cavità definite con precisione per il montaggio di CERAMIC CHIPS e altri componenti sensibili nel settore aerospaziale, dell'elettronica medica e dell'automazione industriale.

Guida alla progettazione e all'integrazione: un processo passo dopo passo

Per integrare perfettamente i nostri substrati nel tuo progetto, ti consigliamo il seguente processo di collaborazione:

  1. Definisci i tuoi requisiti: specifica le tue esigenze elettriche, termiche e meccaniche. Fornire file CAD iniziali che descrivono posizioni, diametri e dimensioni del pannello.
  2. Revisione e consulenza del progetto: il nostro team di ingegneri esamina il tuo progetto per verificarne la producibilità, fornendo consulenza di esperti su dimensioni, passo, proporzioni e selezione dei materiali per ottimizzare prestazioni e costi.
  3. Prototipazione e verifica: produciamo prototipi per la vostra validazione. Questo passaggio consente di eseguire test delle prestazioni, come i parametri RF S o l'imaging termico, garantendo che il progetto soddisfi le specifiche prima della produzione in serie.
  4. Selezione della metallizzazione: in base alla vostra applicazione, scegliete il metodo di metallizzazione ottimale: il riempimento con pasta conduttiva economicamente vantaggioso per circuiti stampati a film spesso o la galvanica avanzata per requisiti di alta frequenza e corrente elevata.
  5. Assemblaggio e test finale: procedere con il montaggio dei componenti ed eseguire test elettrici, termici e di affidabilità standard per confermare che l'assemblaggio finale soddisfi tutti i criteri prestazionali.

Servizi di personalizzazione e co-ingegneria

Oltre ai prodotti standard, Puwei offre una co-ingegneria completa per adattare i substrati ceramici alla vostra architettura unica e ai vostri obiettivi prestazionali. Siamo specializzati nella creazione di COMPONENTI CERAMICI personalizzati per applicazioni specializzate.

  • Disegni completamente personalizzati: dimensioni dei pannelli, spessori e modelli complessi unici per adattarsi al tuo layout specifico.
  • Geometrie avanzate: integrazione di vie cieche/interrate, fessure e fori rastremati per schemi di interconnessione complessi.
  • Caratteristiche integrate: cavità e trincee tagliate al laser per il posizionamento preciso dei componenti negli assiemi ibridi.
  • Metallizzazione completa: servizi interni di stampa e placcatura di film spesso per un substrato completamente finito pronto per l'assemblaggio.
  • Prototipazione rapida: campioni in tempi rapidi per accelerare la convalida del progetto e il time-to-market.

Processo di produzione e garanzia di qualità

Il nostro processo di produzione controllato e trasparente garantisce precisione e affidabilità dalla materia prima al prodotto finito, adatto a settori ad alta affidabilità come quello automobilistico e aerospaziale.

  1. Preparazione del pezzo grezzo in Al₂O₃ ad elevata purezza tramite colata su nastro o pressatura a secco, seguita da sinterizzazione di precisione.
  2. Foratura laser di precisione controllata da computer con monitoraggio ottico in tempo reale per garantire la precisione.
  3. Processi specializzati di pulizia post-foratura per rimuovere eventuali detriti, garantendo un'adesione ottimale della metallizzazione.
  4. Metallizzazione e modellazione interne opzionali utilizzando tecniche di serigrafia o galvanica.
  5. Singolazione finale tramite taglio laser o cubettatura, seguita da ispezione al 100% mediante ispezione ottica automatizzata (AOI) e rigorosa verifica dimensionale.

Certificazioni e conformità globale

Il nostro impegno per la qualità è supportato da certificazioni riconosciute a livello internazionale, che ti danno fiducia in ogni spedizione.

  • Gestione della qualità: certificazione ISO 9001:2015 per processi coerenti e miglioramento continuo.
  • Conformità ambientale: tutti i materiali sono conformi alle norme RoHS e REACH e soddisfano gli standard ambientali globali.
  • Controllo del processo: il controllo statistico del processo (SPC) viene implementato per garantire la coerenza tra batch e identificare le tendenze.
  • Tracciabilità completa: per ogni lotto di produzione vengono conservati registri completi dei materiali e della produzione, garantendo responsabilità e supporto per i controlli di qualità.
