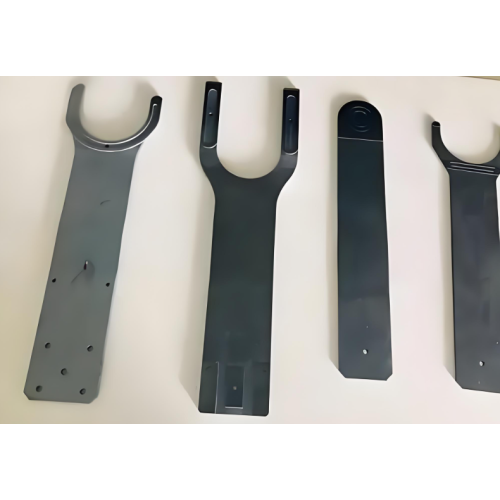

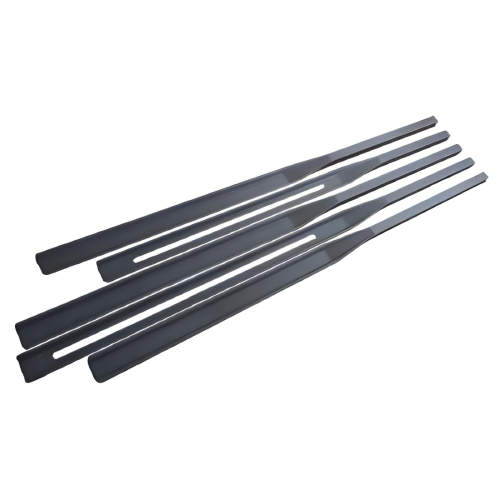

Braccio robotico ceramico SiC per la produzione di semiconduttori
Il braccio robotico ceramico in carburo di silicio (SiC) di Puwei rappresenta l'apice della tecnologia di automazione di precisione per la produzione avanzata di semiconduttori. Progettati in ceramica di carburo di silicio di elevata purezza, questi bracci robotici offrono prestazioni ineguagliabili negli ambienti di fabbricazione di semiconduttori più esigenti, garantendo un funzionamento privo di contaminazioni e un'affidabilità eccezionale per la produzione di chip di prossima generazione. Essendo un componente critico nelle linee di confezionamento elettronico e microelettronico , i nostri bracci SiC consentono la movimentazione di precisione richiesta per i dispositivi nodo avanzati.
Vantaggi prestazionali critici
- Purezza ultraelevata: generazione di particelle e degassamento pari a zero negli ambienti delle camere bianche, essenziali per l'imballaggio dei sensori e la fabbricazione di dispositivi sensibili.
- Eccezionale stabilità termica: mantiene la precisione dimensionale a temperature fino a 1600°C per processi termici impegnativi.
- Resistenza chimica superiore: resiste ai prodotti chimici e ai gas corrosivi utilizzati nella produzione di circuiti integrati .
- Eccezionale resistenza meccanica: elevato rapporto rigidità/peso per il posizionamento di precisione di componenti microelettronici ad alta potenza .
Tecnologia avanzata del braccio robotico in ceramica SiC

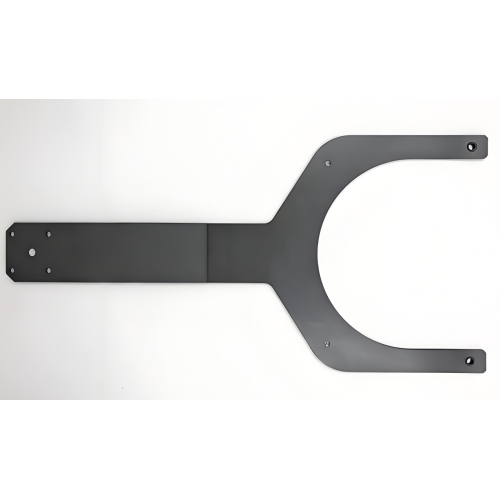

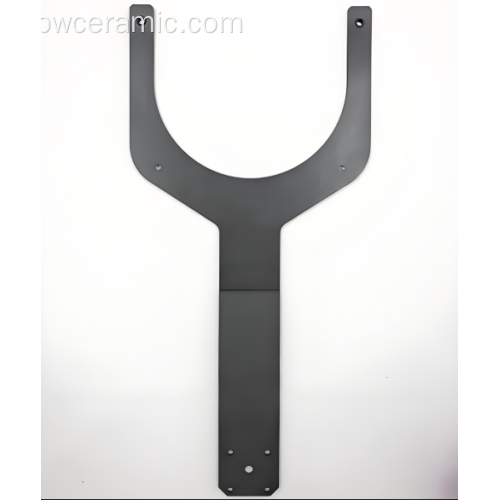

Braccio robotico ceramico SiC avanzato - Progettato per la precisione dei semiconduttori
Specifiche tecniche
Proprietà dei materiali
- Materiale: carburo di silicio (SiC) di elevata purezza
- Densità: 3,10 - 3,20 g/cm³
- Durezza: HV 2400-2800 (Knoop 100g)
- Rugosità superficiale: Ra ≤ 0,2 μm (finitura priva di particelle)
Proprietà meccaniche
- Resistenza alla flessione: 400 - 500 MPa
- Resistenza alla compressione: >2000 MPa
- Modulo elastico: 410 - 450 GPa
- Resistenza alla frattura: 4,0 - 4,5 MPa·m¹/²
Proprietà termiche
- Temperatura operativa massima: 1600°C in aria
- Conducibilità termica: 120 - 140 W/(m·K)
- Coefficiente di espansione termica: 4,0 - 4,5 × 10⁻⁶/K (corrisponde alla lavorazione Si)
- Resistenza allo shock termico: eccellente per rapidi cicli termici
Specifiche delle prestazioni
- Precisione di posizionamento: ripetibilità di ±5 μm
- Generazione di particelle: <1 particella/cm³ (>0,1μm) – Compatibile con camere bianche di Classe 1
- Compatibilità con il vuoto: nominale per vuoto ultra elevato (UHV)
- Tasso di degassamento: <1×10⁻¹⁰ Torr·L/sec·cm²
Caratteristiche principali e vantaggi competitivi
Funzionamento ultra pulito
I bracci robotici in ceramica SiC generano praticamente zero particelle e presentano un degassamento minimo, mantenendo gli standard delle camere bianche di Classe 1 e prevenendo la contaminazione dei wafer durante i processi critici dei semiconduttori, comprese le applicazioni di imballaggio microelettronico e di imballaggio di sensori .
Stabilità termica eccezionale
Con un'eccezionale resistenza agli shock termici e un'espansione termica minima (4,0-4,5×10⁻⁶/K), i nostri bracci SiC mantengono l'accuratezza del posizionamento di precisione attraverso cicli di temperatura estremi incontrati nella crescita epitassiale e nel trattamento termico per componenti microelettronici e dispositivi di potenza ad alta potenza.
Resistenza chimica superiore
Resistente alle sostanze chimiche di processo corrosive tra cui HF, HCl, H₂SO₄ e gas di processo aggressivi, garantisce affidabilità a lungo termine in ambienti di produzione di semiconduttori difficili in cui la stabilità chimica è fondamentale per la produzione di circuiti integrati .
Elevata rigidità e precisione
L'elevato modulo elastico (410-450 GPa) e l'eccezionale durezza del SiC forniscono un rapporto rigidità/peso superiore, consentendo un controllo del movimento preciso e privo di vibrazioni, essenziale per la lavorazione di semiconduttori su scala nanometrica e la produzione di moduli ad alta frequenza .
Compatibilità con vuoto ultra elevato
Specificamente progettato per applicazioni ad alto vuoto e camere bianche estreme in cui la generazione di particelle e il degassamento devono essere ridotti al minimo per evitare perdite di rendimento nella produzione avanzata di semiconduttori a nodi per applicazioni a microonde e applicazioni optoelettroniche .
Tecnologia di gestione dei wafer di precisione

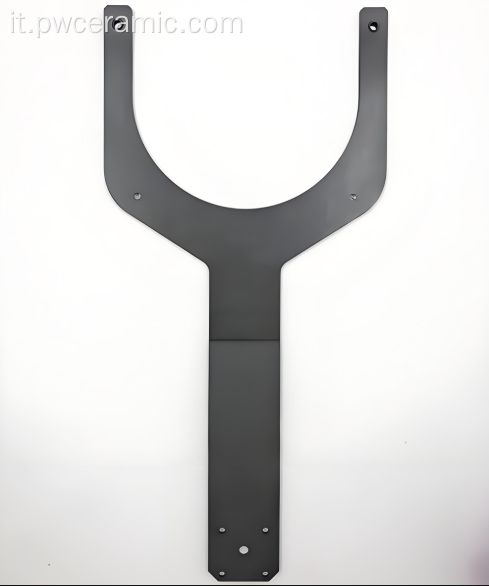

Braccio di precisione per la movimentazione dei wafer: ottimizzato per la lavorazione dei wafer da 300 mm e 450 mm
Applicazioni per la produzione di semiconduttori
Trasferimento e gestione dei wafer
Fondamentale per il trasporto automatizzato dei wafer tra apparecchiature di processo, inclusi sistemi CVD, PVD, incisione e impianto. I nostri bracci SiC garantiscono una movimentazione senza danni dei wafer da 300 mm e dei wafer emergenti da 450 mm con una precisione di posizionamento inferiore al micron, essenziale per i processi avanzati di confezionamento elettronico .
Operazioni di lavorazione di precisione
Essenziale per i processi di litografia, incisione e deposizione che richiedono precisione su scala nanometrica. L'eccezionale stabilità dimensionale del SiC garantisce prestazioni costanti nei sistemi di posizionamento multiasse per la produzione di componenti microelettronici e a microonde.
Camere di processo ad alta temperatura
Ideale per processi di crescita, diffusione e ricottura epitassiale in cui i materiali convenzionali si degraderebbero. Il SiC mantiene l'integrità meccanica e la precisione a temperature superiori a 1000°C, supportando la produzione di dispositivi di potenza avanzati.
Ambienti sottovuoto e ultra-puliti
Specificamente progettato per applicazioni ad alto vuoto e camere bianche estreme in cui la generazione di particelle e il degassamento devono essere ridotti al minimo per evitare perdite di rendimento nella produzione avanzata di semiconduttori a nodi per applicazioni a microonde e applicazioni optoelettroniche .
Vantaggi per il cliente e proposta di valore
Eccellenza operativa
- Maggiore rendimento e affidabilità: la contaminazione particellare ridotta al minimo e l'eccezionale affidabilità si traducono in rendimenti di produzione più elevati e tempi di inattività ridotti negli impianti di fabbricazione di semiconduttori multimiliardari.
- Durata di servizio estesa: la resistenza all'usura e la stabilità chimica superiori garantiscono una durata di servizio estesa (3-5 volte più lunga del metallo) rispetto ai materiali convenzionali, riducendo la frequenza di manutenzione e il costo totale di proprietà.
- Ottimizzazione del processo: consente processi a temperature più elevate, tempi di ciclo più rapidi e un controllo del processo più rigoroso grazie alle eccezionali proprietà termiche e meccaniche della ceramica SiC.
- Efficienza energetica: l'eccellente conduttività termica (120-140 W/m·K) riduce i requisiti di raffreddamento e migliora l'efficienza energetica complessiva nei processi di produzione dei semiconduttori.
- Prestazioni a prova di futuro: progettato per la gestione di wafer da 450 mm di nuova generazione e requisiti avanzati di nodi fino a 3 nm e oltre.
Processo di implementazione e integrazione
- Analisi dei requisiti e consulenza tecnica : valutazione completa dei requisiti di produzione dei semiconduttori, comprese le specifiche di processo, la classificazione delle camere bianche e l'integrazione con i sistemi di automazione esistenti per moduli ad alta frequenza e altre applicazioni.
- Progettazione e ingegneria personalizzata : fase di progettazione tecnica dettagliata che comprende analisi degli elementi finiti, modellazione termica e simulazione delle prestazioni per ottimizzare il braccio robotico per i requisiti applicativi specifici.
- Produzione di precisione e controllo qualità : processi di produzione avanzati tra cui sintesi di materiali ad elevata purezza, formatura di precisione e sinterizzazione in atmosfera controllata per ottenere proprietà meccaniche e termiche ottimali.
- Convalida e test delle prestazioni : test rigorosi tra cui verifica dimensionale, test delle proprietà meccaniche, analisi della superficie e convalida delle prestazioni delle camere bianche per garantire la conformità agli standard del settore dei semiconduttori.
- Integrazione e messa in servizio : installazione professionale con calibrazione precisa e supporto di integrazione per garantire prestazioni ottimali nel vostro ambiente di produzione di semiconduttori.
Processo di produzione avanzato
- Sintesi e preparazione del materiale — Sintesi di polvere SiC ad elevata purezza (minimo 99,99%) con distribuzione granulometrica controllata e contenuto minimo di impurità per proprietà meccaniche e termiche ottimali.
- Formatura di precisione : tecniche di formatura avanzate tra cui stampaggio a iniezione, pressatura o fusione per creare geometrie complesse di bracci robotici con stretto controllo dimensionale.
- Sinterizzazione ad alta temperatura — Sinterizzazione in atmosfera controllata a temperature superiori a 2000°C per ottenere la massima densità e una microstruttura ottimale per la massima resistenza e affidabilità.
- Lavorazione meccanica di precisione : molatura e lucidatura del diamante per ottenere tolleranze a livello di micron, superfici critiche e l'eccezionale finitura superficiale (Ra ≤ 0,2 μm) richiesta per le applicazioni in camera bianca.
- Verifica della qualità : test completi tra cui verifica dimensionale, test delle proprietà meccaniche, analisi della superficie e convalida delle prestazioni delle camere bianche.
Certificazioni di qualità e conformità
- Certificato ISO 9001:2015 Sistema di Gestione della Qualità
- Conformità agli standard SEMI per apparecchiature a semiconduttore
- Protocolli di produzione per camere bianche (Classe 100 e superiori)
- Certificazione della purezza del materiale (minimo 99,99%)
- Certificazioni specifiche del settore e documentazione di conformità
- Tracciabilità completa dei lotti e certificazioni dei materiali
Funzionalità di personalizzazione
Puwei offre servizi OEM e ODM completi per i produttori di apparecchiature per semiconduttori, fornendo soluzioni su misura per requisiti di produzione specifici:
- Geometrie personalizzate: progetti su misura per requisiti specifici di strumenti per semiconduttori e vincoli di spazio, inclusi effettori finali specializzati per wafer da 300 mm/450 mm.
- Finiture superficiali: vari trattamenti superficiali e rivestimenti per esigenze applicative specifiche e condizioni ambientali, comprese opzioni di resistenza chimica migliorata.
- Caratteristiche di integrazione: interfacce di montaggio personalizzate, punti di connessione e compatibilità con i sistemi di automazione esistenti per un'integrazione perfetta.
- Modifiche dei materiali: formulazioni SiC su misura e materiali compositi per requisiti prestazionali specifici, inclusa una migliore conduttività termica.
- Test di convalida: test delle prestazioni specifici dell'applicazione, protocolli di qualificazione e supporto della documentazione per la qualificazione delle apparecchiature.
