Lastre di substrato ceramico in nitruro di silicio ad alte prestazioni
I fogli di substrato ceramico in nitruro di silicio di Puwei rappresentano l'apice della tecnologia ceramica avanzata, offrendo eccezionale resistenza meccanica, stabilità termica e affidabilità per le applicazioni industriali più esigenti. In qualità di specialisti in prodotti ceramici elettronici avanzati, forniamo questi substrati premium progettati per resistere a condizioni estreme dove altri materiali falliscono.
I nostri substrati in nitruro di silicio combinano proprietà meccaniche ineguagliabili con prestazioni termiche superiori, rendendoli ideali per applicazioni che richiedono durata e affidabilità eccezionali in ambienti difficili. Questi substrati sono particolarmente preziosi nei dispositivi di potenza e nelle applicazioni ad alto stress in cui i materiali tradizionali come i substrati ceramici di allumina non possono soddisfare i requisiti prestazionali.
Documentazione visiva del prodotto

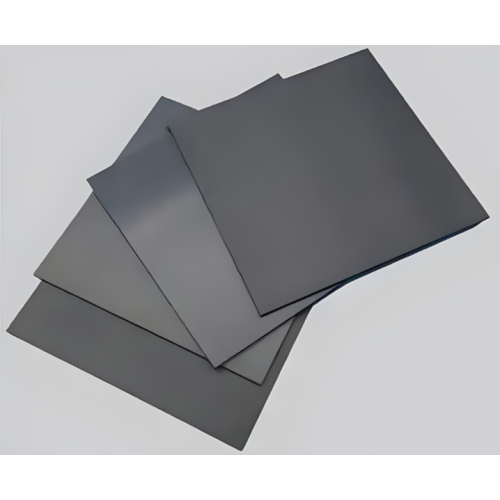

Substrato ceramico di alta qualità in nitruro di silicio - Progettato per condizioni estreme

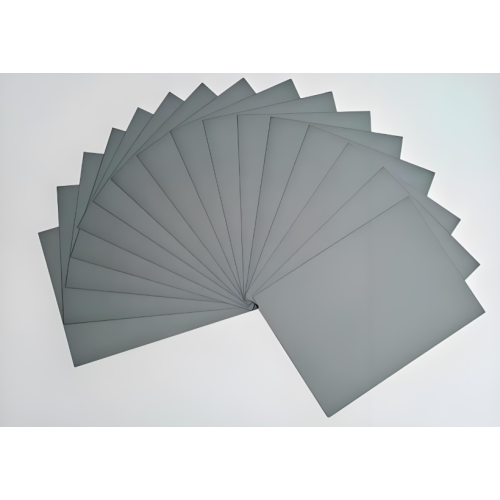

Substrato Si₃N₄ progettato con precisione - Ottimizzato per applicazioni ad alte prestazioni
Specifiche tecniche
Composizione del materiale: nitruro di silicio di elevata purezza (Si₃N₄) con densità di 3,15-3,25 g/cm³ e caratteristica colorazione dal grigio al grigio-nero.
Proprietà meccaniche: resistenza alla flessione ≥900 MPa; tenacità alla frattura 6-8 MPa·m¹/²; modulo elastico 300-320 GPa; resistenza alla compressione >2500 MPa; durezza HRA 92-94.
Prestazioni termiche: temperatura operativa massima 1300-1600°C; conducibilità termica 23-25 W/(m·K); coefficiente di dilatazione termica 2,95-3,0×10⁻⁶/°C; resistenza agli shock termici superiori a ΔT 1000°C.
Caratteristiche Elettriche: Rigidità dielettrica >15 kV/mm; resistività di volume >10¹⁴ Ω·cm a 25°C, rendendoli adatti per imballaggi elettronici ed elementi isolanti esigenti in applicazioni ad alta tensione.
Capacità dimensionali: Intervallo di spessore da 0,2 mm a 2,00 mm; grande formato fino a 240×280×1mm; rugosità superficiale personalizzabile in base ai requisiti applicativi.
Caratteristiche e vantaggi del prodotto
Prestazioni meccaniche eccezionali
La combinazione del nitruro di silicio tra elevata resistenza alla flessione (≥900 MPa) e resistenza alla frattura superiore (6-8 MPa·m¹/²) fornisce un'affidabilità meccanica senza pari in applicazioni impegnative, superando significativamente le prestazioni dei materiali tradizionali. Ciò li rende ideali per applicazioni che richiedono elementi isolanti robusti in ambienti ad alto stress come moduli di potenza automobilistici e apparecchiature industriali.
Funzionalità di gestione termica superiori
Grazie all'eccezionale resistenza agli shock termici (ΔT >1000°C) e al basso coefficiente di dilatazione termica, i nostri substrati in nitruro di silicio mantengono l'integrità strutturale attraverso cicli di temperatura estremi, rendendoli ideali per applicazioni in cui rapidi cambiamenti di temperatura distruggerebbero altri materiali. Questa stabilità termica è fondamentale per i componenti microelettronici ad alta potenza e per l'elettronica di potenza, dove l'affidabilità sotto stress termico è fondamentale.
Eccellente resistenza all'usura e alla corrosione
La durezza intrinseca (HRA 92-94) e l'inerzia chimica del nitruro di silicio forniscono un'eccezionale resistenza all'usura, all'abrasione e agli attacchi chimici, garantendo una lunga durata in ambienti operativi difficili. Questa durabilità supporta prestazioni affidabili nelle applicazioni industriali, automobilistiche e aerospaziali in cui l'accesso per la manutenzione è limitato.
Compatibilità avanzata della metallizzazione
I nostri substrati in nitruro di silicio sono ottimizzati per processi di metallizzazione avanzati, inclusa la tecnologia AMB (Active Metal Brazing) specializzata per substrati rivestiti in rame. Ciò consente prestazioni affidabili in applicazioni elettroniche ad alta potenza e supporta lo sviluppo di sofisticati microcircuiti ibridi a film spesso e moduli ad alta frequenza che richiedono una solida gestione termica.
Proprietà dielettriche superiori
Con resistività di volume >10¹⁴ Ω·cm e rigidità dielettrica >15 kV/mm, i nostri substrati forniscono un eccellente isolamento elettrico per circuiti integrati e applicazioni di confezionamento di sensori , prevenendo perdite di segnale e garantendo un funzionamento affidabile in ambienti ad alta tensione.
Linee guida per l'implementazione
- Fase di progettazione: collabora con il nostro team di ingegneri per ottimizzare la progettazione del substrato per i requisiti applicativi specifici e le condizioni di stress, inclusi i profili di ciclo termico e i carichi meccanici.
- Selezione del materiale: scegli lo spessore del substrato e la finitura superficiale appropriati in base alle esigenze di prestazioni meccaniche, termiche ed elettriche per la tua applicazione di packaging microelettronico .
- Pianificazione della metallizzazione: determina l'approccio di metallizzazione ottimale (AMB, DBC o film sottile) per i requisiti del circuito e le esigenze di gestione della potenza.
- Integrazione dei componenti: montare dispositivi a semiconduttore e componenti passivi utilizzando tecniche di collegamento appropriate e materiali di interfaccia termica adatti al funzionamento ad alta temperatura.
- Assemblaggio del sistema: integra l'assemblaggio del substrato nel prodotto finale, garantendo un supporto meccanico e una gestione termica adeguati per prestazioni ottimali.
- Convalida delle prestazioni: esegui test completi, tra cui cicli termici, sollecitazioni meccaniche e verifica delle prestazioni elettriche per convalidare le ipotesi di progettazione.
Scenari applicativi
Elettronica di potenza e sistemi a semiconduttori
I nostri substrati in nitruro di silicio eccellono nei moduli IGBT ad alta potenza, negli imballaggi di semiconduttori di potenza, nei sistemi di alimentazione per veicoli elettrici e nei convertitori di energia rinnovabile. Le prestazioni superiori del ciclo termico e l'affidabilità sotto stress termico li rendono essenziali per l'elettronica di potenza di prossima generazione che richiede robuste soluzioni di packaging microelettronico per i dispositivi di potenza .
Componenti Industriali e Meccanici
Nelle applicazioni industriali più impegnative, i nostri substrati fungono da basi affidabili per cuscinetti, utensili da taglio, componenti di motori ed elementi di turbine. L'eccezionale resistenza all'usura e la resistenza meccanica garantiscono prestazioni a lungo termine in condizioni operative difficili, supportando apparecchiature di produzione e lavorazione avanzate.
Apparecchiature per il trattamento ad alta temperatura
Per dispositivi di saldatura e brasatura, gruppi di elementi riscaldanti, supporti per riscaldamento a induzione e tubi di protezione per termocoppie, i nostri substrati in nitruro di silicio forniscono la stabilità termica e la resistenza chimica necessarie per un funzionamento affidabile a temperature elevate. Ciò li rende ideali per il confezionamento di sensori in ambienti ad alta temperatura e per il controllo dei processi industriali.
Sistemi aerospaziali e di difesa
Nelle applicazioni aerospaziali, tra cui componenti di turbine, avionica e sistemi di difesa, i nostri substrati offrono l'affidabilità e la stabilità delle prestazioni necessarie per il funzionamento in condizioni estreme dove il guasto non è un'opzione. La combinazione di proprietà leggere e resistenza eccezionale li rende preziosi per applicazioni sensibili al peso.
Sistemi elettronici avanzati
I substrati in nitruro di silicio eccellono anche nelle applicazioni a microonde , nelle applicazioni optoelettroniche e come piastre ceramiche nude per assemblaggi elettronici personalizzati in cui rigidità dielettrica, gestione termica e affidabilità meccanica sono essenziali per prestazioni a lungo termine.
