Tubo ceramico in ossido di alluminio denso: progettato per prestazioni estreme
Panoramica del prodotto: la soluzione definitiva per ambienti estremi

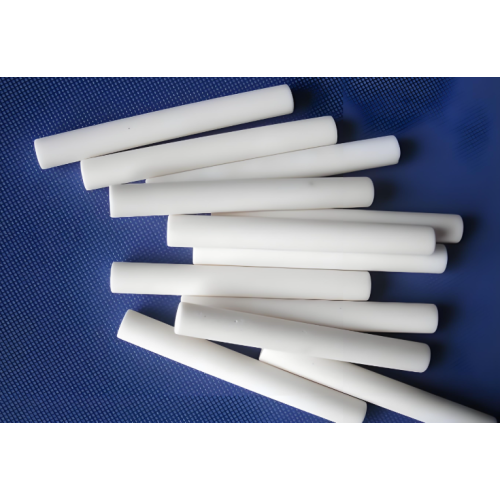

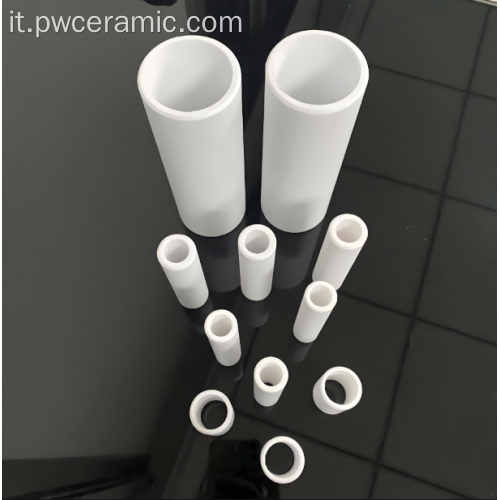

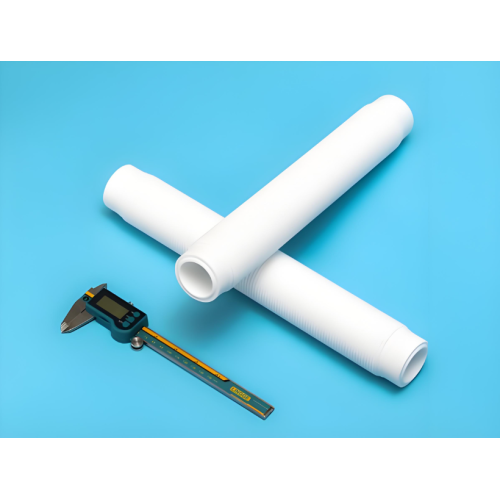

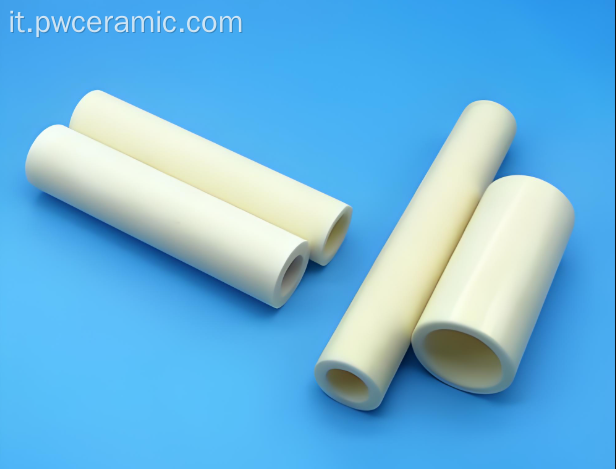

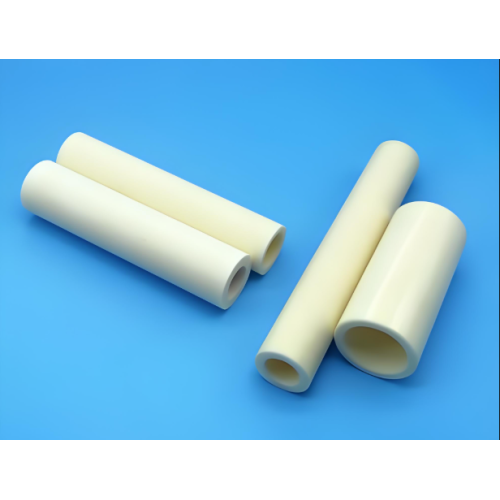

Il tubo ceramico in ossido di alluminio denso di Puwei Ceramic rappresenta la soluzione definitiva per applicazioni che richiedono eccezionale stabilità termica, eccezionale resistenza meccanica e inerzia chimica superiore. Realizzati in allumina di elevata purezza (Al₂O₃) con tecnologia di sinterizzazione avanzata, questi tubi sono progettati per superare le prestazioni dei materiali tradizionali come acciaio inossidabile, quarzo e tecnopolimeri negli ambienti industriali, di ricerca ed elettronici più esigenti. In qualità di produttore specializzato di COMPONENTI CERAMICI ad alte prestazioni, Puwei sfrutta decenni di esperienza nella scienza dei materiali per fornire tubi che fungono da elementi isolanti critici, guaine protettive e componenti strutturali in sistemi in cui il guasto non è un'opzione, inclusi dispositivi di alimentazione , moduli ad alta frequenza e imballaggi microelettronici .
Vantaggi chiave e applicazioni industriali
I nostri tubi in allumina densa risolvono sfide critiche in molteplici settori offrendo una combinazione unica di proprietà ineguagliate da metalli o polimeri.
- Resistenza alla temperatura e agli agenti chimici senza pari: resistono al funzionamento continuo fino a 1750°C e agli attacchi della maggior parte degli acidi, degli alcali e dei metalli fusi, rendendoli ideali per rivestimenti di forni, protezione di termocoppie e apparecchiature per processi chimici.
- Integrità meccanica e resistenza all'usura superiori: l'elevata durezza (80-90 HRA) e l'eccezionale resistenza alla flessione (300-400 MPa) garantiscono stabilità dimensionale e lunga durata in ambienti abrasivi o con carichi elevati, come manicotti di guida, componenti di cuscinetti e parti soggette ad usura.
- Eccellenti proprietà dielettriche e di isolamento elettrico: la resistività di volume >10¹⁴ Ω·cm e l'elevata rigidità dielettrica (15-20 kV/mm) rendono questi tubi perfetti per isolatori ad alta tensione, passanti e involucri per dispositivi di potenza ed elettronica sensibile.
- Elevata purezza e funzionamento privo di contaminazioni: la superficie inerte e non porosa previene la contaminazione e il degassamento del prodotto, fondamentali per la lavorazione dei semiconduttori, la produzione di celle solari e la manipolazione di sostanze chimiche ad elevata purezza, essenziali per l'imballaggio dei sensori e la produzione di circuiti integrati .
- Ingegneria di precisione e personalizzazione: disponibile in un'ampia gamma di diametri, lunghezze, spessori di parete e gradi di purezza dell'allumina (dal 95% al 99,8%). Forniamo supporto OEM completo per geometrie, tolleranze e finiture superficiali personalizzate.
Specifiche tecniche e proprietà dei materiali
I tubi in allumina densa di Puwei sono disponibili in diversi gradi di purezza per bilanciare prestazioni e costi. Le seguenti specifiche sono tipiche del nostro grado Al₂O₃ al 99,5%.
Proprietà generali dei materiali
Composizione primaria: ossido di alluminio (Al₂O₃) · Gradi di purezza standard: 95%, 99,5%, 99,6%, 99,8% · Densità: 3,7 - 3,9 g/cm³ · Assorbimento d'acqua: 0% (completamente denso) · Colore: bianco/avorio
Proprietà meccaniche
Resistenza alla flessione (flessione a 3 punti): 300 - 400 MPa · Resistenza alla compressione: 2000 - 3000 MPa · Durezza (Rockwell A): 80 - 90 HRA (≈ 1500-1700 HV) · Resistenza alla frattura (K1C): 3,5 - 4,5 MPa·m¹/² · Modulo elastico: 300 - 380 GPa
Proprietà termiche
Temperatura massima di utilizzo continuo: 1600°C - 1750°C (a seconda del grado) · Conduttività termica: 18 - 30 W/(m·K) a 20°C · Coefficiente di espansione termica (CTE): 6,0 - 8,0 x 10⁻⁶/°C (20-1000°C) · Resistenza allo shock termico: eccellente (ΔT ~200-300°C)
Proprietà elettriche
Resistività del volume: > 10¹⁴ Ω·cm @ 20°C; > 10¹⁰ Ω·cm @ 500°C · Rigidità dielettrica: 15 - 20 kV/mm · Costante dielettrica (εr): 9,0 - 10,0 @ 1 MHz, 20°C · Tangente di perdita dielettrica (tan δ): < 0,0004 @ 1 MHz
Resistenza chimica
Eccellente resistenza alla maggior parte degli acidi, alcali e solventi organici. Non consigliato per l'esposizione prolungata all'acido fluoridrico (HF), all'acido fosforico ad alta temperatura o agli alcali fusi forti.
Selezione dei materiali: perché l'allumina densa supera le alternative
La scelta del materiale giusto è fondamentale per l’affidabilità e il rapporto costo-efficacia. Ecco come si confronta l'allumina densa:
- rispetto all'acciaio inossidabile: durata utile 5-10 volte più lunga in ambienti corrosivi/ossidanti ad alta temperatura. Elettricamente isolante e non magnetico.
- rispetto a Quarzo/Silice Fusa: Maggiore resistenza meccanica e durezza, migliore resistenza agli alcali e agli shock termici. Può funzionare a temperature più elevate.
- rispetto ai tecnopolimeri (PEEK, PTFE): capacità di temperatura, resistenza all'usura e stabilità dimensionale di gran lunga superiori. Non striscia e non degassisce.
- rispetto alla porcellana tradizionale/steatite: maggiore purezza, densità, resistenza meccanica e conduttività termica.
Suggerimento per la selezione: per il miglior equilibrio tra prestazioni e costi, scegli Al₂O₃ al 95% per applicazioni meccaniche/termiche, Al₂O₃ al 99,5%+ per isolamento elettrico e ambienti ad elevata purezza e prendi in considerazione il nostro substrato ceramico di allumina (Al2O3) per applicazioni su piastre piane negli imballaggi elettronici e microelettronici .
Scenari applicativi primari
1. Forni industriali ad alta temperatura e trattamenti termici
Utilizzati come tubi radianti, muffole, guaine di protezione per termocoppie e tubi di forni a diffusione nel trattamento termico, nella sinterizzazione e nella crescita dei cristalli. L'elevata purezza impedisce la contaminazione di materiali sensibili come i wafer di silicio.
2. Industria chimica e petrolchimica
Ideale per rivestimenti di valvole e pompe, spie, parti interne di reattori e tubi ad immersione che gestiscono sostanze chimiche corrosive, acidi e solventi a temperature e pressioni elevate.
3. Isolamento elettrico ed elettronico
Funge da isolanti ad alta tensione, boccole, corpi di candele e involucri di ampolle sotto vuoto. Le sue eccellenti proprietà dielettriche sono fondamentali per dispositivi di potenza , moduli ad alta frequenza e componenti a microonde .
4. Attrezzature per la produzione di semiconduttori e LED
Utilizzati come tubi di processo, supporti per wafer e componenti di incisione al plasma nelle fabbriche di semiconduttori e come tubi riflettenti o incapsulanti nella produzione di LED ad alta potenza, spesso integrati con packaging microelettronico e soluzioni applicative optoelettroniche .
5. Attrezzature per la ricerca e il laboratorio
Essenziale per forni tubolari da laboratorio, navicelle di combustione, portacampioni e apparecchi personalizzati nella ricerca in scienza dei materiali, chimica e fisica grazie alla sua versatilità e purezza.
6. Automotive e aerospaziale
Utilizzato negli alloggiamenti dei sensori (ad esempio, sensori di ossigeno), componenti di accensione e sistemi di barriera termica dove l'affidabilità in caso di cicli termici e vibrazioni è fondamentale: ideale per l'imballaggio dei sensori .
Linee guida per l'installazione, il funzionamento e la gestione
Per garantire prestazioni ottimali ed evitare danni alla ceramica, seguire queste migliori pratiche.
Manipolazione e ispezione
- Ispezione al ricevimento: verificare la presenza di eventuali scheggiature, crepe o danni visibili prima dell'uso.
- Utilizzare una manipolazione corretta: indossare guanti per prevenire la contaminazione. Evitare di far cadere o urtare il tubo contro superfici dure. Supportare adeguatamente i tubi lunghi per evitare sollecitazioni di flessione.
- Pulizia: pulire con detergenti delicati, alcol isopropilico o acetone. Per la contaminazione ostinata, la pulizia ad ultrasuoni è efficace. Evitare detergenti abrasivi.
Installazione e assemblaggio
- Progettazione per l'assemblaggio: consentire disallineamenti di dilatazione termica con i supporti metallici. Utilizzare guarnizioni conformi o tenute flessibili (ad esempio, grafite, fibra ceramica) per accogliere l'espansione differenziale.
- Evitare carichi puntuali e flessioni: distribuire uniformemente le forze di serraggio utilizzando cuscinetti morbidi. Non stringere mai eccessivamente i morsetti né forzare i componenti in posizione.
- Allineamento: garantire il corretto allineamento assiale e radiale per evitare concentrazioni di sollecitazioni.
Funzionamento e ciclismo termico
- Velocità di riscaldamento/raffreddamento: per la massima longevità, limitare la velocità di riscaldamento e raffreddamento a 200-300°C all'ora, soprattutto per tubi a pareti spesse.
- Evitare shock termici: non esporre un tubo caldo a un rapido raffreddamento con acqua o flussi di aria fredda.
- Limiti di temperatura: non superare la temperatura massima di utilizzo continuo per il grado di allumina specifico.
- Esposizione chimica: sebbene altamente resistente, evitare l'esposizione all'acido fluoridrico (HF) e all'acido fosforico concentrato caldo o alle soluzioni caustiche.
Personalizzazione e servizi OEM/ODM
Le dimensioni standard spesso non si adattano ad applicazioni uniche. Puwei fornisce supporto tecnico completo per sviluppare tubi in ceramica su misura per le vostre precise esigenze.
Parametri personalizzabili
- Dimensioni: diametro esterno: da 2 mm a 300 mm+ | Lunghezza: fino a 1500 mm | Spessore della parete: da 0,5 mm a 50 mm.
- Tolleranze: tolleranze di lavorazione standard di ±0,1% su diametro/lunghezza. Tolleranze più strette (ad esempio, ±0,05 mm) disponibili per applicazioni di precisione.
- Geometria: tubi diritti, tubi a estremità chiusa, tubi flangiati, tubi conici e tubi con filettatura interna/esterna.
- Grado del materiale: 95% Al₂O₃ (economico), 99,5% Al₂O₃ (standard ad alte prestazioni), 99,6% Al₂O₃ (meccanica migliorata), 99,8% Al₂O₃ (purezza ultraelevata).
- Finitura superficiale: Cotta, rettificata, lappata o lucidata (interno e/o esterno). Le finiture lucide riducono l'attrito e migliorano la pulibilità.
- Lavorazione secondaria: taglio laser, perforazione di fori laterali, scanalatura, metallizzazione (strati di brasatura Mo-Mn, Ti-Ag-Cu) e assemblaggio con altri componenti in ceramica o parti metalliche: ideale per l'integrazione di piastre in ceramica nuda (DA UTILIZZARE NELL'ASSEMBLAGGIO MFG DEL CIRCUITO ELETTRONICO INTEGRATO) .
Processo di produzione avanzato e garanzia di qualità
La nostra produzione integrata verticalmente garantisce il controllo su ogni fase, dalla materia prima all'ispezione finale.
- Controllo delle materie prime: le polveri di allumina ad elevata purezza sono certificate e testate per dimensioni e composizione delle particelle.
- Formatura avanzata: i tubi vengono formati mediante pressatura isostatica (per densità uniforme) o estrusione, a seconda delle dimensioni e della quantità.
- Sinterizzazione di precisione: i tubi verdi vengono sinterizzati in forni ad alta temperatura con atmosfere e profili di temperatura attentamente controllati per ottenere la massima densità e una microstruttura ottimale.
- Lavorazione diamantata CNC: i tubi sinterizzati vengono rettificati con precisione fino alle dimensioni finali utilizzando utensili diamantati su macchine CNC, garantendo tolleranze strette e un'eccellente finitura superficiale.
- Metallizzazione e rivestimento (opzionale): se specificato, gli strati metallici vengono applicati tramite serigrafia, placcatura o deposizione sotto vuoto per brasatura o contatto elettrico.
- Ispezione e test completi: ispezione dimensionale al 100% utilizzando calibri, micrometri e CMM; ispezione visiva per difetti; test su campioni per densità, durezza e proprietà elettriche; test non distruttivi avanzati (ad esempio, ultrasuoni) disponibili per applicazioni critiche.
- Imballaggio certificato: ogni tubo è confezionato singolarmente e imballato con materiali antiurto per garantire un arrivo sicuro.
Certificazioni, conformità e gestione della qualità
Puwei Ceramic opera secondo un sistema di gestione della qualità certificato, garantendo qualità e tracciabilità costanti del prodotto.
- Gestione della qualità: certificazione ISO 9001:2015 (certificato n.: GXLH41023Q10642R0S).
- Conformità ambientale: tutti i materiali e i processi sono conformi alle direttive RoHS e REACH.
- Standard di settore: i nostri prodotti soddisfano o superano gli standard ASTM (C773, F2393) e IEC (60672) pertinenti per la ceramica avanzata.
- Tracciabilità e documentazione: tracciabilità completa dei materiali e dei processi. I certificati di conformità (CoC) e i rapporti sui test dei materiali vengono forniti con ogni ordine.
- Miglioramento continuo: utilizziamo il controllo statistico dei processi (SPC) e conduciamo regolari audit interni per promuovere miglioramenti della qualità.
