Il ruolo dei substrati ceramici negli imballaggi elettronici
Nel mondo dell’elettronica avanzata, l’imballaggio non è semplicemente un guscio protettivo; è un sistema critico che determina prestazioni, affidabilità e longevità. Al centro di questo sistema si trova il substrato dell’imballaggio, un componente che funge da interfaccia cruciale, fornendo interconnessione elettrica, supporto meccanico e il percorso principale per la dissipazione del calore. Tra i materiali disponibili, i substrati ceramici , in particolare i substrati ceramici di allumina , sono diventati la pietra angolare per applicazioni impegnative nei semiconduttori di potenza, RF ed elettronica automobilistica.
Perché la scelta dei materiali è fondamentale nel packaging
Il materiale del substrato influisce direttamente sulle prestazioni del dispositivo. Le sfide principali includono la gestione del calore proveniente dai chip ad alta potenza, la garanzia di connessioni elettriche stabili e il mantenimento dell’integrità strutturale in condizioni di stress termico. Rispetto ai substrati organici o metallici, la ceramica offre un equilibrio superiore di proprietà essenziali.
I vantaggi unici della ceramica
- Elevata conduttività termica: allontana in modo efficiente il calore dai sensibili die dei semiconduttori, prevenendo il surriscaldamento.
- Eccellente isolamento elettrico: previene i cortocircuiti anche in ambienti ad alta tensione.
- CTE (coefficiente di espansione termica) strettamente abbinato: simile al silicio e ad altri materiali semiconduttori, riduce lo stress e i guasti durante i cicli di accensione.
- Elevata resistenza meccanica e stabilità chimica: resiste a condizioni operative difficili e offre affidabilità a lungo termine.
Il ruolo multiforme dei substrati ceramici
Un substrato ceramico Al2O3 esegue diverse funzioni critiche simultanee all'interno di un pacchetto elettronico.
1. Fondazione e supporto meccanico
Il substrato fornisce una piattaforma rigida e stabile per montare il die del semiconduttore, i collegamenti dei cavi e altri componenti. I componenti strutturali in ceramica di allumina di Puwei esemplificano questa robustezza, che è vitale per le applicazioni esposte a vibrazioni, come nei sistemi automobilistici.
2. Hub di interconnessione elettrica
Attraverso la metallizzazione stampata a film spesso o a film sottile, il circuito ceramico crea percorsi conduttivi precisi, collegando il die ai pin o ai conduttori esterni del package.
3. Percorso di gestione termica primaria
Questo è probabilmente il suo ruolo più critico. Essendo un substrato ceramico ad alta conduttività termica , funge da canale principale per trasferire il calore dal chip al dissipatore di calore o all'alloggiamento. Progettazioni efficaci, come quelle utilizzate nel substrato ceramico dei moduli termoelettrici , sono cruciali per le prestazioni.
Substrati ceramici in allumina: il cavallo di battaglia del settore
L'allumina (Al2O3) è il materiale ceramico più utilizzato negli imballaggi elettronici grazie al suo rapporto costo-prestazioni ottimale.
Metriche chiave delle prestazioni

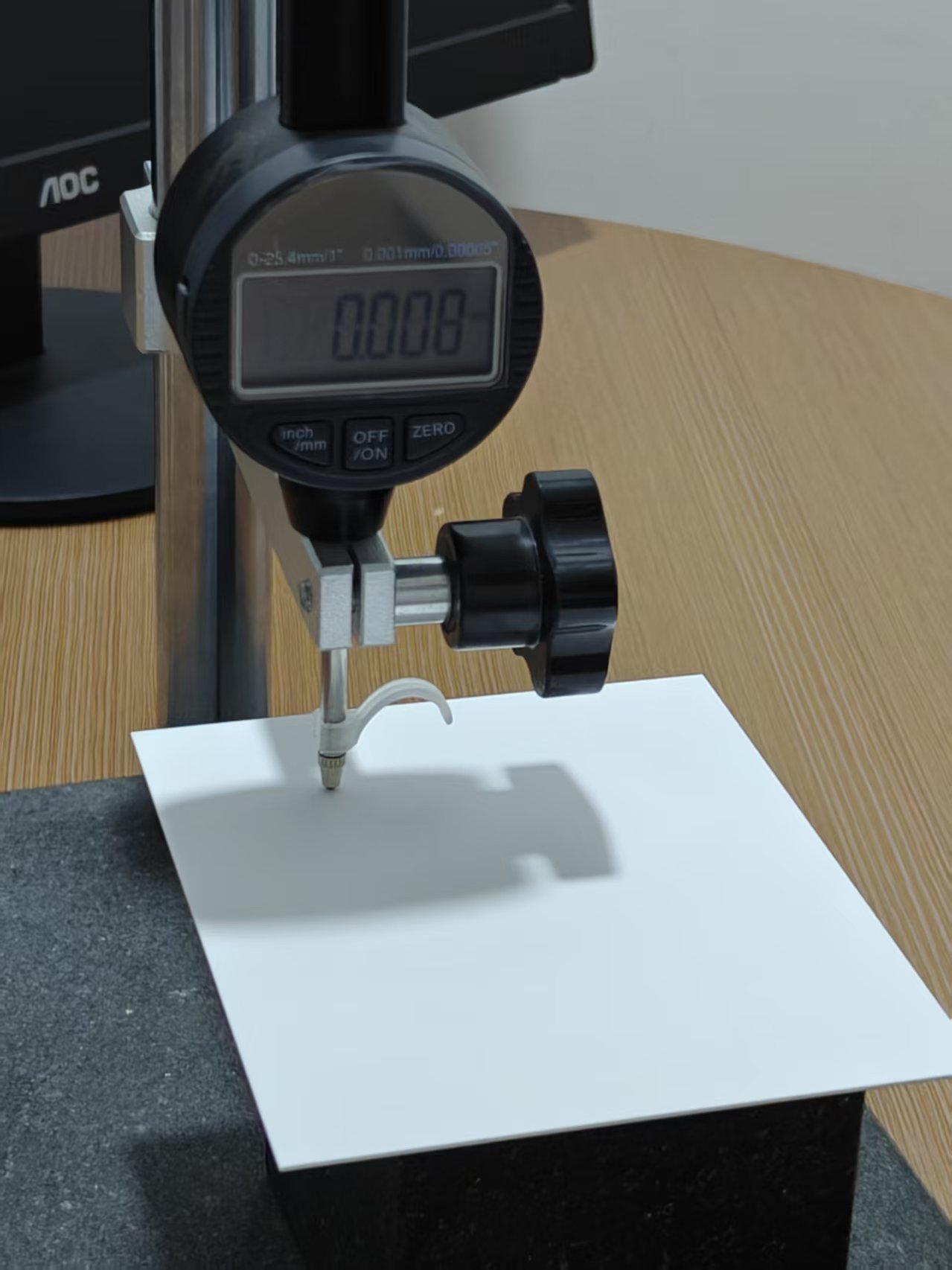

Un substrato ceramico di allumina al 96% offre una miscela ideale per molte applicazioni. Gradi di purezza più elevati, come il nostro substrato ceramico di allumina 99,6 , forniscono proprietà termiche ed elettriche ancora migliori per prestazioni di punta.
L'importanza della finitura superficiale
La superficie del substrato deve essere ottimizzata per la metallizzazione. Le opzioni includono:
Aree di applicazione principali nell'elettronica moderna
La funzionalità dei substrati ceramici li rende indispensabili in tutti i settori.
- Packaging per semiconduttori di potenza: essenziali per IGBT, MOSFET e moduli di potenza, dove fungono da substrati ceramici dei dispositivi di potenza per gestire correnti e calore elevati.
- Imballaggio LED: come piastra base in ceramica LED , garantiscono luminosità e longevità dissipando efficacemente il calore dai chip LED ad alta potenza.
- Elettronica automobilistica: utilizzati nelle unità di controllo del motore, nei sensori e nei convertitori di potenza, questi substrati ceramici elettronici automobilistici devono resistere a temperature e vibrazioni estreme.
- Packaging per microonde e RF: la bassa perdita elettrica rende i substrati ceramici RF per microonde ideali per circuiti ad alta frequenza nelle comunicazioni e nei radar.
Tendenze del settore e progressi tecnologici
La richiesta di una maggiore densità di potenza e di miniaturizzazione sta guidando l’innovazione.
- Maggiore integrazione: i substrati si stanno evolvendo in piattaforme complesse e multifunzionali che integrano componenti passivi.
- Richiesta di una maggiore conduttività termica: sebbene l’allumina rimanga popolare, si registra un crescente utilizzo di AlN e compositi avanzati per applicazioni estreme.
- Precisione e personalizzazione: la necessità di substrati ceramici personalizzati con geometrie, fori o caratteristiche specifiche è in aumento per pacchetti specializzati e robotica, come componenti per sistemi di bracci robotici a semiconduttore .
Domande frequenti (FAQ)
Perché scegliere la ceramica rispetto al PCB con nucleo metallico o organico per l'imballaggio?
La ceramica fornisce la triade perfetta: eccellente isolamento, buona conduttività termica e un CTE corrispondente al chip del semiconduttore. I nuclei metallici richiedono uno strato isolante che possa impedire il flusso di calore, mentre i materiali organici non hanno le prestazioni termiche e la resistenza alle alte temperature della ceramica.
Come faccio a scegliere tra allumina al 96% e allumina di purezza superiore?
Seleziona un substrato ceramico di allumina al 96% per una soluzione conveniente con prestazioni comprovate. Scegliete una purezza più elevata (ad esempio, 99,6%) quando avete bisogno della massima conduttività termica, finitura superficiale superiore e isolamento elettrico migliorato per le applicazioni più impegnative.
Che supporto offre Puwei per soluzioni di imballaggio personalizzate?
Puwei fornisce un supporto tecnico completo, dalla selezione dei materiali e dalla revisione del progetto alla lavorazione e finitura avanzate. Siamo specializzati nella creazione di substrati ceramici personalizzati su misura per i vostri specifici requisiti termici, elettrici e meccanici.
