Substrati ceramici in nitruro di alluminio (AlN): la soluzione di gestione termica per l'elettronica ad alta potenza
A cura del team tecnico Puwei | Approfondimenti sul settore
Mentre l’industria dei semiconduttori si spinge verso densità di potenza più elevate, miniaturizzazione e condizioni operative estreme, la gestione termica è diventata un collo di bottiglia critico. Gli ingegneri dei settori dell'elettronica di potenza, RF/microonde e automobilistico si stanno rivolgendo a materiali avanzati per risolvere questa sfida. I substrati ceramici in nitruro di alluminio (AlN) sono emersi come il materiale preferito, offrendo un equilibrio unico di eccellente conduttività termica e isolamento elettrico che i materiali tradizionali non possono eguagliare.

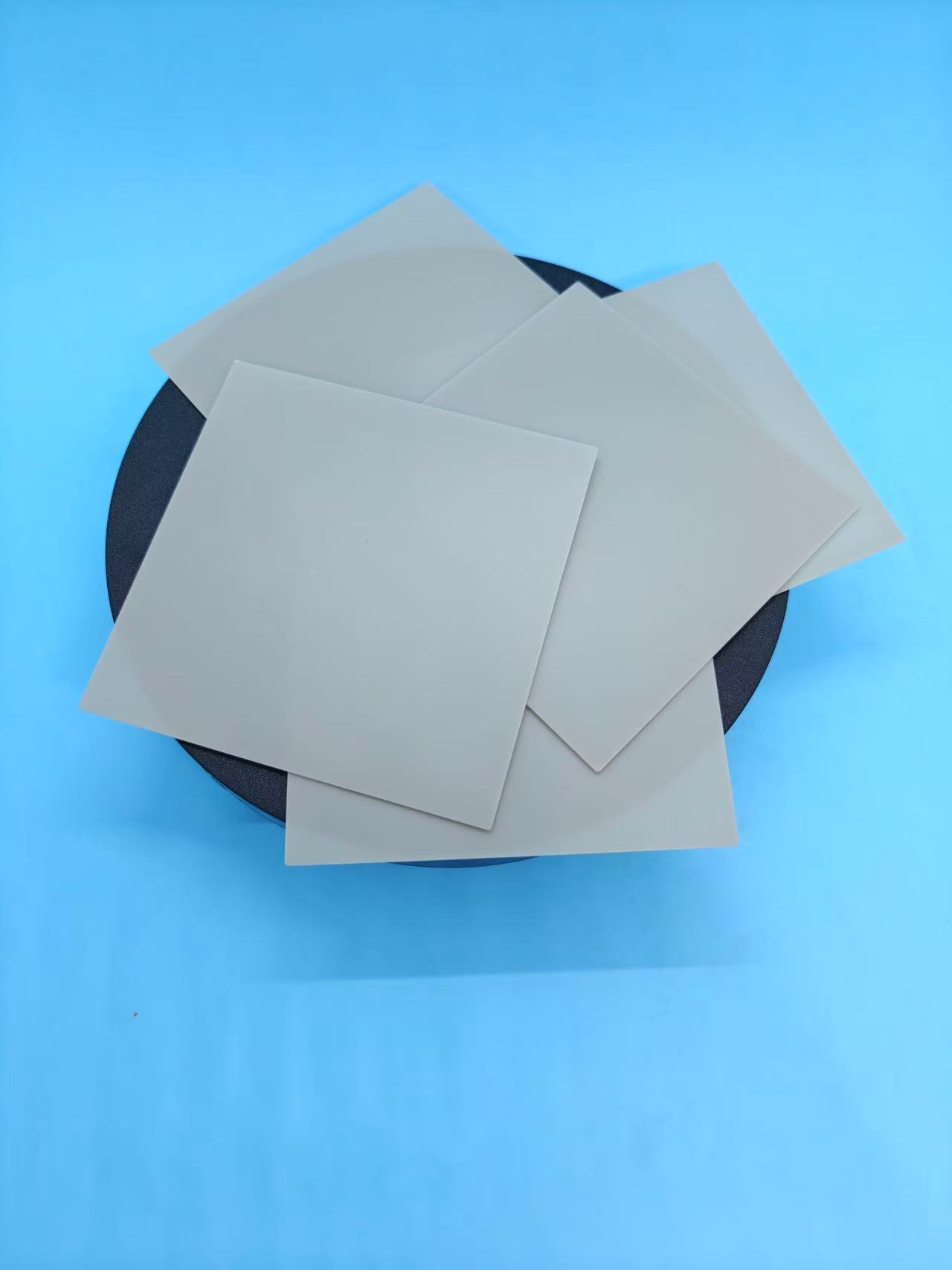

I substrati AlN progettati con precisione di Puwei consentono una gestione termica superiore in design compatti e ad alta potenza.
Perché AlN supera i substrati ceramici tradizionali
Quando si confrontano i materiali del substrato, il nitruro di alluminio occupa una classe a sé stante. Sebbene l'allumina (Al₂O₃) abbia servito bene il settore per decenni, le applicazioni odierne ad alta potenza richiedono di più. AlN offre:
- Prestazioni termiche superiori: con una conduttività termica che raggiunge 170-230 W/m·K, AlN si avvicina alle prestazioni dell'ossido di berillio (BeO) senza i problemi di tossicità associati. Questa capacità del substrato in nitruro di alluminio ad alta conduttività termica garantisce una rapida diffusione del calore dai punti caldi negli IGBT, nei diodi laser e nei moduli di potenza.
- Corrispondenza CTE con i semiconduttori: il coefficiente di espansione termica (CTE) di AlN (4,5 × 10⁻⁶/°C) corrisponde strettamente a quello del silicio e dell'arseniuro di gallio. Questo basso coefficiente di espansione termica riduce al minimo lo stress meccanico durante i cicli termici, prevenendo la rottura dello stampo e l'affaticamento dei giunti di saldatura nei substrati ceramici dei semiconduttori di potenza .
- Isolamento elettrico eccezionale: l'elevata rigidità dielettrica e la resistività volumetrica rendono AlN ideale per applicazioni che richiedono sia un elevato isolamento elettrico che un efficiente trasferimento di calore, una combinazione fondamentale per i substrati ceramici dei dispositivi ad alta potenza .
- Stabilità ambientale: l'AlN mostra un'eccellente resistenza alla corrosione negli ambienti al plasma , rendendolo adatto per apparecchiature di produzione di semiconduttori in cui sono presenti gas reattivi.
Applicazioni critiche nei settori high-tech
L’insieme unico di proprietà di AlN consente l’innovazione in più settori. Ecco dove i substrati ceramici AlN stanno avendo l'impatto più significativo:
Elettronica di potenza e moduli IGBT
Gli inverter per veicoli elettrici, gli azionamenti di motori industriali e i sistemi di energia rinnovabile si affidano a IGBT e MOSFET di potenza che generano una notevole quantità di calore. I substrati ceramici IGBT realizzati in AlN forniscono il percorso termico necessario per mantenere le temperature di giunzione entro limiti di sicurezza. Il risultato: maggiore densità di potenza, minori requisiti del sistema di raffreddamento e maggiore durata del dispositivo. I substrati AlN di Puwei sono ottimizzati per la lavorazione DBC (Direct Bonded Copper), creando robusti substrati rivestiti in rame ceramico di nitruro per applicazioni di alimentazione impegnative.
Sistemi RF e microonde
Nelle infrastrutture 5G, nei sistemi radar e nelle comunicazioni satellitari, l’integrità del segnale dipende dai materiali del substrato con proprietà dielettriche stabili alle alte frequenze. I substrati ceramici RF per microonde basati su AlN offrono una bassa perdita dielettrica e prestazioni costanti a tutta la temperatura, garantendo un'attenuazione minima del segnale nei moduli ad alta frequenza e negli amplificatori di potenza .
Elettronica automobilistica
La transizione ai veicoli elettrici pone l’elettronica in ambienti difficili sotto il cofano con sbalzi di temperatura estremi. I substrati ceramici per l'elettronica automobilistica della linea AlN di Puwei offrono la stabilità termica e la resistenza agli urti necessarie per caricabatterie di bordo, convertitori CC-CC e inverter di trazione. I nostri materiali aiutano i produttori automobilistici a raggiungere gli obiettivi di affidabilità riducendo al contempo il peso e la complessità del sistema.
Diodo laser e packaging optoelettronico
Laser e LED ad alta luminosità generano un intenso calore localizzato che deve essere estratto immediatamente per mantenere l'efficienza e prevenire lo spostamento della lunghezza d'onda. Le soluzioni di dissipatori di calore in ceramica laser che utilizzano AlN forniscono la conduttività termica necessaria per il funzionamento continuo ad alta potenza, consentendo fattori di forma più piccoli e una potenza di uscita più elevata nei sistemi laser industriali e medicali.
Attrezzature per la produzione di semiconduttori
I processi di incisione e deposizione al plasma creano ambienti corrosivi che degradano molti materiali. La resistenza intrinseca alla corrosione dell'AlN negli ambienti al plasma lo rende ideale per parti di apparecchiature di produzione di semiconduttori come suscettori, anelli di messa a fuoco e componenti di riscaldamento. In combinazione con le sue prestazioni termiche, l'AlN prolunga la durata dei componenti in queste applicazioni impegnative.
Portafoglio di substrati AlN di Puwei: precisione progettata per le prestazioni
Con decenni di esperienza nella ceramica avanzata, Puwei fornisce substrati ceramici AlN che soddisfano le specifiche tecniche più esigenti. La nostra produzione integrata verticalmente garantisce una qualità costante dalla polvere grezza fino all'ispezione finale.
Specifiche del prodotto standard:
- Opzioni di spessore: 0,25 mm, 0,385 mm, 0,5 mm, 0,635 mm, 0,8 mm e 1,0 mm
- Finiture superficiali: disponibili superfici cotte, rettificate o lucidate
- Capacità dimensionali: dimensioni personalizzate fino a 150 mm × 150 mm
- Conducibilità Termica: ≥ 170 W/m·K (grado standard); ≥ 200 W/m·K (grado ad alte prestazioni)
Funzionalità di elaborazione avanzate:
- Lavorazione laser di precisione: schemi di fori, vie e contorni complessi con tolleranze fino a ±0,02 mm
- Compatibilità con la metallizzazione: superfici ottimizzate per processi a film sottile, film spesso, DBC e DPC
- Forme personalizzate: da semplici rettangoli a geometrie complesse per componenti di riscaldatori specializzati e dissipatori di calore raffreddati ad acqua
Per gli ingegneri che cercano alternative ai materiali tradizionali, Puwei offre anche soluzioni complementari tra cui il substrato ceramico al nitruro di silicio AMB e il substrato ceramico AMB rivestito in rame Si3N4 per applicazioni che richiedono un'eccezionale resistenza meccanica.
Domande frequenti sui substrati ceramici AlN
D: Come si confronta l'AlN con l'ossido di alluminio (Al₂O₃) per la gestione termica?
R: La differenza è sostanziale. L'allumina standard offre una conduttività termica di circa 24 W/m·K, mentre i substrati AlN di Puwei forniscono 170-230 W/m·K, un miglioramento di 7-10 volte. Per le applicazioni con flusso di calore elevato, come l'elettronica di potenza e i raddrizzatori , questa differenza si traduce direttamente in temperature operative più basse e maggiore affidabilità. L'allumina rimane economicamente vantaggiosa per le applicazioni meno impegnative, ma dove le prestazioni termiche sono critiche, l'AlN è la scelta ingegneristica.
D: I substrati AlN possono essere metallizzati per la formazione di circuiti?
R: Sì, ed è qui che AlN eccelle davvero. I substrati AlN di Puwei presentano superfici ottimizzate per molteplici approcci di metallizzazione: stampa a film spesso con conduttori in argento o oro, deposizione di film sottile per circuiti a linea sottile e processi di rame legato (DBC/DPC). Questa buona compatibilità con la metallizzazione consente la creazione di substrati ceramici per circuiti avanzati con collegamenti elettrici e collegamenti termici affidabili. Il nostro team può consigliare l'approccio di metallizzazione ottimale in base alla densità attuale e ai requisiti dell'ambiente operativo.
D: Il nitruro di alluminio è adatto per applicazioni automobilistiche con cicli termici?
R: Assolutamente. L'elettronica di potenza automobilistica subisce migliaia di cicli termici nel corso della sua vita. La stabilità termica e la resistenza agli urti dell'AlN garantiscono l'integrità meccanica anche in caso di rapidi cambiamenti di temperatura. Se combinati con tecniche di metallizzazione e assemblaggio adeguate, i substrati ceramici per l'elettronica automobilistica basati su AlN soddisfano costantemente AEC-Q101 e altri standard di affidabilità automobilistica. Per applicazioni con esigenze meccaniche estreme, consigliamo anche di valutare il nostro substrato ceramico AMB Si3N4 che offre una maggiore resistenza alla frattura.
D: Quali certificazioni di sicurezza e ambientali si applicano ad AlN?
R: L'AlN è atossico, privo di piombo e pienamente conforme alle direttive RoHS e REACH. A differenza dell'ossido di berillio (BeO), che comporta seri rischi per la salute durante la lavorazione e lo smaltimento, l'AlN può essere lavorato utilizzando apparecchiature ceramiche convenzionali con protocolli di sicurezza standard. Ciò lo rende la scelta preferita per i produttori impegnati sia nelle prestazioni che nella responsabilità ambientale.
Considerazioni sulla progettazione per l'integrazione del substrato AlN
Per massimizzare i vantaggi di AlN nella tua applicazione, considera questi fattori chiave:
- Gestione dell'interfaccia termica: l'interfaccia tra il substrato AlN e il dissipatore di calore è fondamentale. Utilizzare materiali di interfaccia termica (TIM) ad alte prestazioni con spessore minimo per evitare di creare colli di bottiglia termici.
- Selezione della metallizzazione: abbina il metodo di metallizzazione ai requisiti della tua applicazione: film sottile per circuiti a passo fine, DBC per moduli di potenza ad alta corrente o film spesso per circuiti ibridi convenienti.
- Montaggio meccanico: tenere conto della rigidità dei substrati ceramici nella progettazione dell'assieme. Utilizzare tecniche di montaggio conformi per compensare le differenze CTE tra il substrato e i materiali dell'alloggiamento.
- Requisiti di finitura superficiale: specifica la finitura superficiale appropriata in base al processo: come cotto per la maggior parte delle applicazioni a film spesso, rettificato per un controllo preciso dello spessore o lucidato per la deposizione di film sottile.
Il futuro dell'elettronica di potenza con AlN
Man mano che i semiconduttori ad ampio gap di banda (SiC, GaN) diventano mainstream, le richieste sui materiali del substrato non potranno che aumentare. Questi dispositivi commutano più velocemente e funzionano a temperature più elevate rispetto al silicio, richiedendo substrati in grado di tenere il passo. I substrati ceramici AlN , con la loro combinazione di eccellente conduttività termica e prestazioni elettriche, sono posizionati in modo unico per supportare questa prossima generazione di elettronica di potenza.
Puwei continua a far avanzare la tecnologia di produzione AlN, sviluppando finiture superficiali più fini, tolleranze dimensionali più strette e interfacce di metallizzazione migliorate. Che tu stia progettando moduli di potenza per veicoli elettrici, amplificatori RF per 5G o sistemi laser per la lavorazione industriale, il nostro team è pronto a supportare il tuo successo con soluzioni di materiali comprovati.
