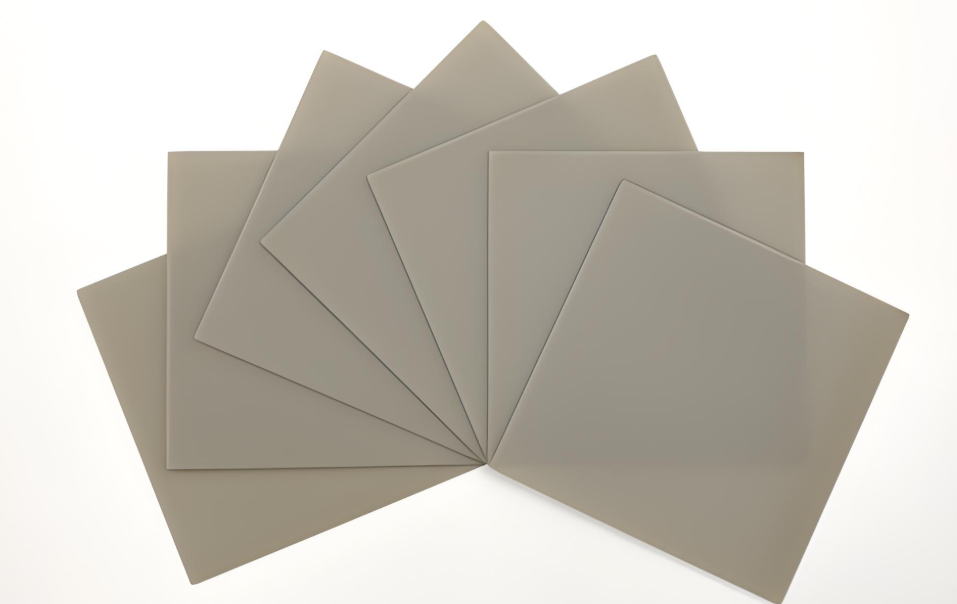

Substrati ceramici AlN: rivoluzionare le applicazioni dei moduli IGBT nell'elettronica di potenza
Negli ultimi anni, il settore dell’elettronica di potenza ha assistito a progressi significativi, con il modulo IGBT (Insulated Gate Bipolar Transistor) che ha svolto un ruolo fondamentale in applicazioni che vanno dai veicoli elettrici ai sistemi di energia rinnovabile. Nel contesto di questi sviluppi, i substrati ceramici AlN ad elevata purezza di Puwei sono emersi come una soluzione rivoluzionaria per i moduli di potenza di prossima generazione, offrendo gestione termica e affidabilità senza precedenti per applicazioni di semiconduttori esigenti.
Perché i substrati ceramici AlN sono fondamentali per le prestazioni degli IGBT
I substrati ceramici AlN offrono una serie di proprietà straordinarie che li rendono ideali per i moduli IGBT e altre applicazioni ad alta potenza. La loro combinazione unica di caratteristiche termiche ed elettriche affronta le sfide fondamentali della densità di potenza e dell'affidabilità nei moderni sistemi elettronici.
Funzionalità di gestione termica senza pari
L' eccellente conduttività termica dell'AlN, tipicamente 5-7 volte superiore rispetto ai tradizionali substrati di allumina, consente un'efficiente dissipazione del calore. In un modulo IGBT, dove la generazione di calore è inevitabile durante il funzionamento, la rapida rimozione del calore è fondamentale per mantenere prestazioni ottimali e prolungare la durata del dispositivo. I substrati AlN ad alta conduttività termica di Puwei possono condurre efficacemente il calore lontano dai chip IGBT, prevenendo il surriscaldamento e potenziali guasti termici mantenendo la stabilità termica e la resistenza agli urti in condizioni operative estreme.
Proprietà di isolamento elettrico superiori
Le ceramiche AlN possiedono elevate caratteristiche di isolamento elettrico , garantendo una corrente di dispersione minima e fornendo un isolamento affidabile tra i diversi componenti elettrici all'interno del modulo IGBT. Questo elevato isolamento elettrico salvaguarda l'integrità del circuito e migliora la sicurezza e la stabilità complessive dei sistemi elettronici di potenza, rendendoli ideali per substrati ceramici di semiconduttori di potenza in applicazioni ad alta tensione.
Riepilogo dei vantaggi dei materiali critici
- Eccellente conduttività termica (>170 W/m·K) per una dissipazione del calore superiore nei dispositivi ad alta potenza
- Elevato isolamento elettrico per un isolamento e una sicurezza affidabili del dispositivo
- Basso coefficiente di dilatazione termica che si avvicina molto ai chip di silicio e SiC
- Stabilità termica e resistenza agli urti per ambienti operativi difficili
- Resistenza alla corrosione in ambienti al plasma per apparecchiature a semiconduttore
- Buona compatibilità con la metallizzazione per la formazione e il collegamento affidabili dei circuiti
Produzione avanzata per applicazioni esigenti
Il processo di produzione dei substrati ceramici AlN si è evoluto per soddisfare le rigorose richieste del mercato IGBT. Puwei impiega tecniche avanzate per produrre substrati con elevata precisione e uniformità di spessore e qualità della superficie. Questa precisione è essenziale poiché influisce direttamente sul collegamento e sull'imballaggio dei chip IGBT, facilitando un migliore trasferimento di calore e connessioni elettriche per substrati ceramici di dispositivi ad alta potenza in applicazioni critiche.
Principali aree di applicazione in tutti i settori
Elettronica di potenza e veicoli elettrici
Le aziende leader nel settore dell'elettronica di potenza hanno subito riconosciuto i vantaggi dei substrati ceramici IGBT . Hanno incorporato questi substrati nelle ultime generazioni di moduli IGBT, ora utilizzati nei veicoli elettrici ad alte prestazioni. La migliore gestione termica fornita dai substrati AlN contribuisce a migliorare la densità di potenza e l’affidabilità, consentendo autonomie più lunghe e una migliore accelerazione nei moderni veicoli elettrici. Questi substrati sono essenziali anche per i substrati ceramici dell'elettronica automobilistica nei caricabatterie di bordo e nei convertitori DC-DC.
Sistemi di energia rinnovabile
Negli inverter solari e nei convertitori di energia eolica, i substrati ceramici ad alta conducibilità termica consentono una conversione energetica più efficiente. Dissipando in modo efficiente il calore durante il processo di conversione, riducono le perdite di potenza e aumentano l’efficienza complessiva del sistema, rendendo la generazione di energia pulita più economicamente fattibile e sostenibile per installazioni su scala industriale.
Sistemi e componenti elettronici avanzati
- Parti di apparecchiature per la produzione di semiconduttori che richiedono resistenza e purezza al plasma
- Substrati elettronici per circuiti ad alta frequenza e ad alta densità
- Componenti del riscaldatore per apparecchiature di trattamento termico rapido
- Elettronica di potenza e raddrizzatori per azionamenti di motori industriali
- Isolatori di alta potenza per l'isolamento elettrico nelle sottostazioni
- Componenti laser e dissipatori ceramici a diodi laser per comunicazioni ottiche
- Dissipatori di calore raffreddati ad acqua per convertitori di potenza ad alta densità
- Parti di apparecchiature LCD per la produzione di display a schermo piatto
- Riempitivi isolanti termicamente conduttivi per compositi avanzati
- Substrati ceramici per circuiti avanzati nel settore aerospaziale e della difesa
- Parti di sistemi di trasporto per sistemi di trazione ferroviaria
Specifiche del prodotto e opzioni di personalizzazione
Puwei offre soluzioni complete di substrati ceramici AlN su misura per le vostre esigenze specifiche. Per le applicazioni che richiedono resistenza meccanica e affidabilità ancora più elevate in cicli termici estremi, offriamo anche soluzioni di substrato ceramico AMB e substrato ceramico al nitruro di silicio AMB per le condizioni più impegnative.
Moduli di prodotto disponibili
- Substrati AlN standard: varie dimensioni e spessori per applicazioni di potenza generali
- Substrati AlN ad alta conduttività termica: formulazioni ottimizzate che raggiungono >200 W/m·K
- Circuiti ceramici AlN: substrati metallizzati pronti per l'assemblaggio del circuito
- Substrati rivestiti in rame AlN: varianti DBC e AMB disponibili per i moduli di potenza
- Forme personalizzate: substrati con fori di precisione, fessure e geometrie complesse secondo disegni tecnici
Processo di personalizzazione in 5 fasi per applicazioni IGBT
- Analisi dell'applicazione: i nostri ingegneri valutano i requisiti specifici del modulo IGBT e le esigenze di gestione termica.
- Selezione del materiale: consigliamo il grado AlN ottimale in base alle specifiche termiche, elettriche e meccaniche.
- Ottimizzazione della progettazione: i disegni tecnici vengono esaminati per garantire la producibilità e l'ottimizzazione delle prestazioni.
- Prototipazione e validazione: i campioni vengono prodotti e testati in condizioni operative reali.
- Produzione in volumi: la produzione scalabile con un rigoroso controllo di qualità garantisce prestazioni costanti.
Domande frequenti
Cosa rende i substrati ceramici AlN superiori all'allumina per i moduli IGBT?
L'AlN offre una conduttività termica significativamente più elevata (5-7 volte quella dell'allumina) pur mantenendo un eccellente isolamento elettrico. Ciò consente ai moduli IGBT di funzionare a densità di potenza più elevate senza surriscaldarsi, rendendo i substrati ceramici AlN la scelta preferita per l'elettronica di potenza ad alte prestazioni. Per le applicazioni che richiedono estrema resistenza meccanica e affidabilità dei cicli termici, il substrato AMB in ceramica Si3N4 fornisce una soluzione alternativa ad alte prestazioni.
I substrati AlN possono essere utilizzati nelle applicazioni a microonde RF?
Sì, i substrati ceramici per microonde RF traggono notevoli vantaggi dall'eccellente conduttività termica e dalle proprietà dielettriche stabili dell'AlN. La combinazione di efficiente dissipazione del calore e prestazioni elettriche costanti li rende ideali per amplificatori RF ad alta potenza, circuiti a microonde e applicazioni di stazioni base in cui la gestione termica è fondamentale per l'affidabilità.
Quali opzioni di metallizzazione sono disponibili per i substrati AlN?
L'AlN offre una buona compatibilità con la metallizzazione attraverso varie tecniche, tra cui la metallizzazione a film sottile (Ti/Pt/Au, NiCr), la lavorazione a film spesso, il rame legato direttamente (DBC) e la brasatura attiva dei metalli (AMB). Per le applicazioni che richiedono prestazioni eccezionali del ciclo termico, il nostro substrato rivestito in rame AMB ceramico Si3N4 offre un'affidabilità superiore.
Come si comportano i substrati AlN nelle applicazioni con diodi laser?
Per le applicazioni con dissipatore di calore ceramico a diodi laser , l'elevata conduttività termica di AlN rimuove in modo efficiente il calore dai diodi laser, garantendo un'uscita di lunghezza d'onda stabile e una durata estesa del dispositivo. Il basso coefficiente di dilatazione termica si adatta bene anche ai materiali laser a semiconduttore, riducendo al minimo lo stress meccanico durante il funzionamento.
Quali misure di controllo della qualità garantiscono l’affidabilità del substrato?
Puwei implementa test rigorosi tra cui la verifica della conducibilità termica, i test di rigidità dielettrica, l'ispezione dell'accuratezza dimensionale e la convalida del ciclo termico per garantire che ogni substrato ceramico AlN soddisfi i severi requisiti dell'elettronica di potenza e delle applicazioni dei semiconduttori. Ogni lotto viene sottoposto a controlli di qualità approfonditi prima della spedizione.
Innovazioni future nella tecnologia AlN
Gli istituti di ricerca e gli esperti del settore continuano a esplorare ulteriori miglioramenti ai substrati ceramici AlN. Gli studi in corso si concentrano sull'ottimizzazione di proprietà come la resistenza meccanica per resistere a condizioni operative difficili e sullo sviluppo di nuovi trattamenti superficiali per migliorare il legame con altri materiali. Il futuro sembra promettente poiché i substrati ceramici AlN sono destinati a svolgere un ruolo ancora più significativo nella prossima ondata di innovazione nella tecnologia dei moduli IGBT, alimentando la crescita di vari settori verso un futuro più efficiente e sostenibile.
Contatta Puwei oggi per discutere i tuoi requisiti specifici del substrato ceramico AlN e scoprire come i nostri materiali avanzati possono rivoluzionare le tue applicazioni di elettronica di potenza. Il nostro team di ingegneri è pronto a fornire supporto tecnico e soluzioni personalizzate su misura per le vostre esigenze.
